2 estilos de Cala francés abrazadera de suspensión

Apenas he empezado a reorganizar mi tienda, y de esta re-org es encontrar un lugar para mi que no es un montón en el piso, o una pila en el Banco, abrazaderas o una pila... usted consigue la idea.

Generalmente uso dos tipos de abrazaderas:

Bessey K cuerpo Revo, y

Irwin Quick Grip

Ambos de estos en una variedad de tamaños.

He decidido utilizar un sistema de Cala francés para una organización de tienda, por lo que he construido estos soportes de suspensión abrazadera para trabajar en eso. Hwoever, la pared calas no construidos o instalados, para no tener fotos de estos 'en uso'.

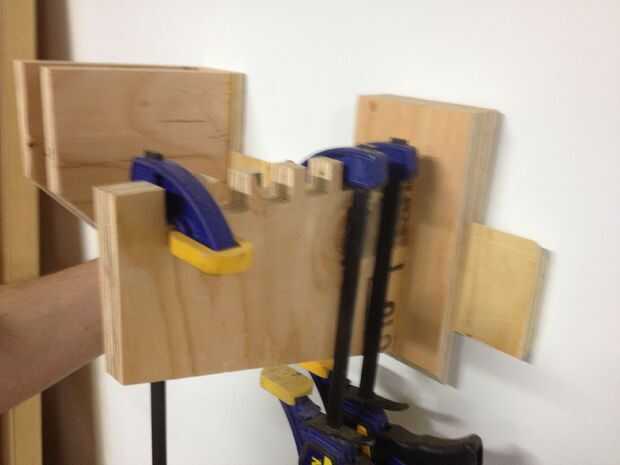

Este fue un proyecto muy rápido, por lo que no tengo las fotos de la construcción. Lo que tengo es una foto de mis planes y fotos del resultado final. Esto debería ser suficiente para que usted pueda copiar esta idea, o modificarla para adaptarse a sus propias abrazaderas. Estoy muy contento con la Quick Grip abrazadera de cremallera, y creo que la parrilla de Bessey funcionará bien. Este es también un diseño simple.

Materiales:

  • 3/4" madera contrachapada (utilicé algunos chatarra madera contrachapada de abeto para esto. Recomendaría también abedul, pero definitivamente no utilizar MDF o aglomerado. Ver los planes para el tamaño)
  • tornillos para madera de 1 1/2" #8
  • Pegamento para madera

Herramientas:

  • Hanon (esto funciona mejor para obtener el grado 45 corte para tacos de francés. He hecho francés grapas utilizando una mesa de fresadora y un bisel de 45 grados poco demasiado)
  • Mitre saw o sierra de banda (las partes angulosas son más fáciles de cortar que con una sierra de mesa)
  • Jigsaw, Sierra caladora o sierra de banda (dientes para el soporte de pinza de agarre rápido)
  • Lijadora orbital o cinturón, o bloque de lijado
  • Broca de avellanar (tornillos necesitan empotrar para asegurar piezas están apretadas juntos, y de modo que no capturan sobre la superficie de la pared detrás)

Tiempo de:

Estos tomaron alrededor de 1 hora cada uno, excepto el tiempo de secado del pegamento.
