Paso 11: Asamblea

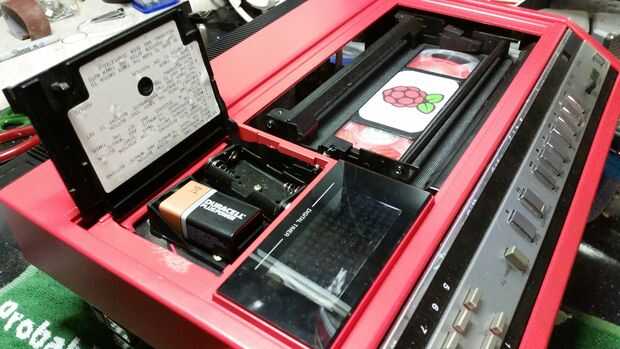

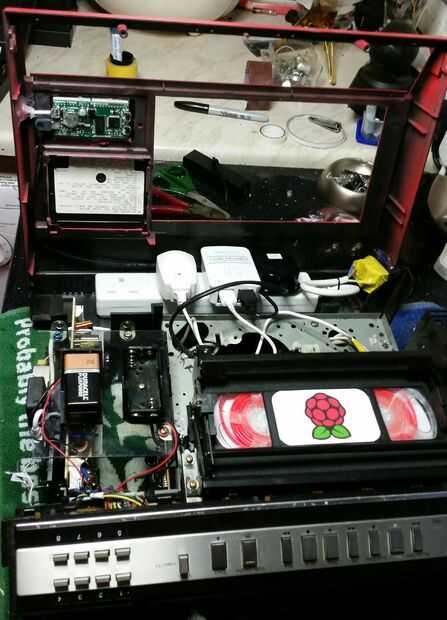

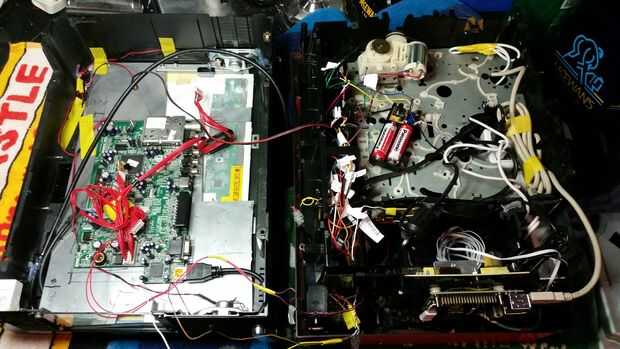

Hasta ahora era la estructura en tres secciones, la parte delantera roja con alimentación incorporada, la sección central con la Pi, botones y circuitos y la parte posterior de la TV. Haber sido difundido a los cuatro rincones del taller que era tiempo de armar este monstruo.

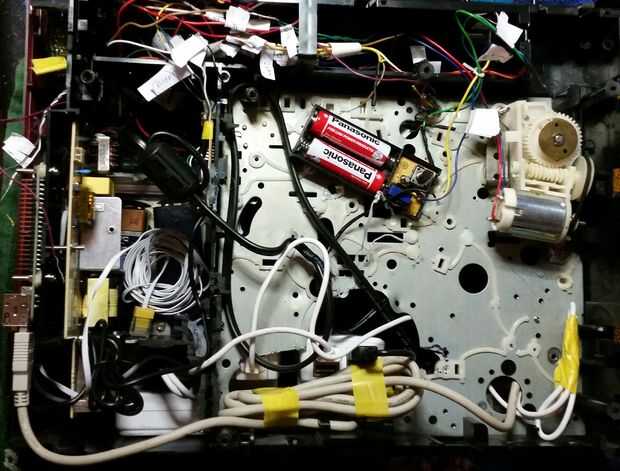

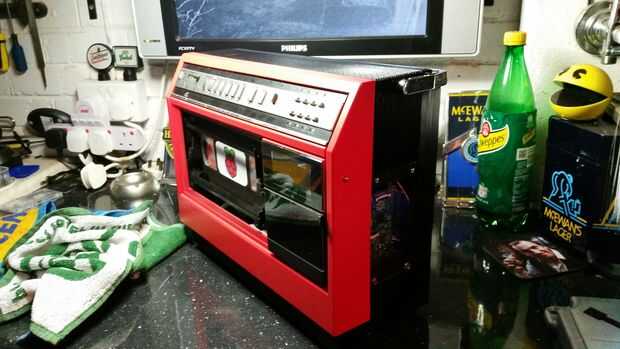

El primer intento de montaje no sale tan bien, con todo lo que juntos había un boquete de unos 3cm entre las secciones delanteras y traseros, por lo que algunas piezas no encajaban claramente. Esto fue un poco decepcionante, pero la única manera de arreglarlo era trabajar a través de cada pulgada cuadrada del vertimiento a granel siempre que sea posible. Arreglado todos los cables internos, abandonó el conector ethernet como un compromiso y reducir algunos de los soportes de plástico con una herramienta giratoria. Después de un tiempo tuve la frente y las secciones medias encaje perfectamente.

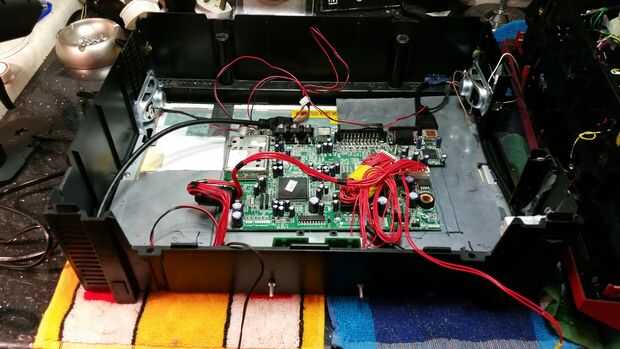

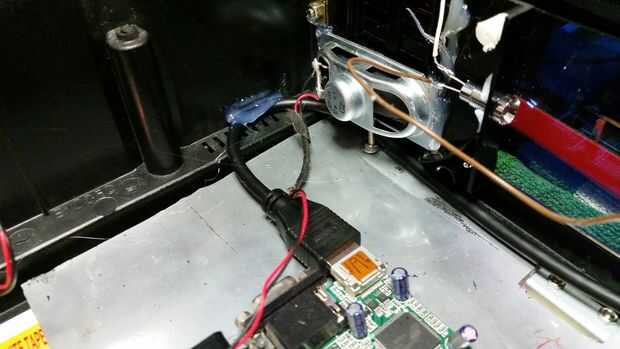

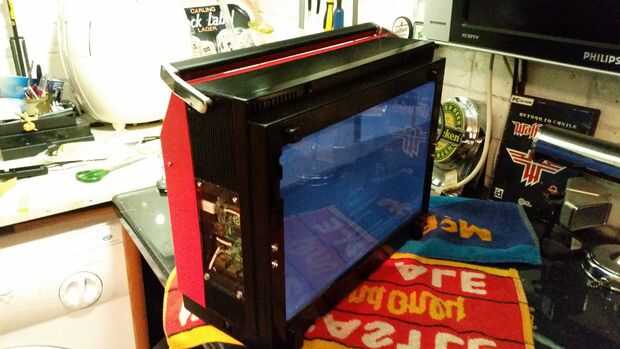

La parte trasera era un problema mayor - la Junta para el sensor de infrarrojos era demasiado ancho para el caso de cerrar completamente literalmente a 5 milímetros y era suciedad directamente contra la parte inferior del chasis de aluminio. Considera reubicar el sensor pero después de cortar un agujero para él y acortado su cable esto sentí como una chapuza. Lo único que para él era cortar una sección de aluminio, no fácil de hacer con cables por todas partes y todo bien atornillados. Usando una sierra para metales habría corría el riesgo de dañar componentes o el caso recien pintado así que poco la bala y se rompió la herramienta rotativa y disco de corte. El aluminio fue aproximadamente de 2mm de espesor pero después de un par de preocuparse un poco duchas de chispas había roto a través.

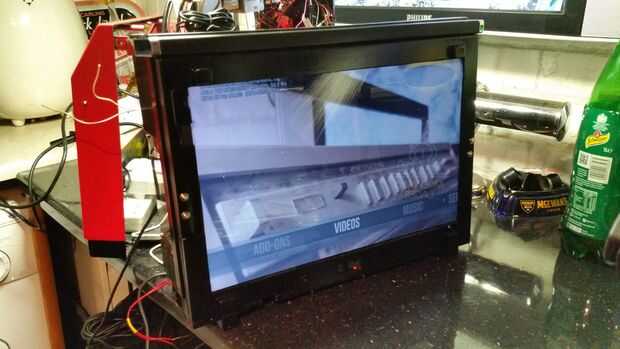

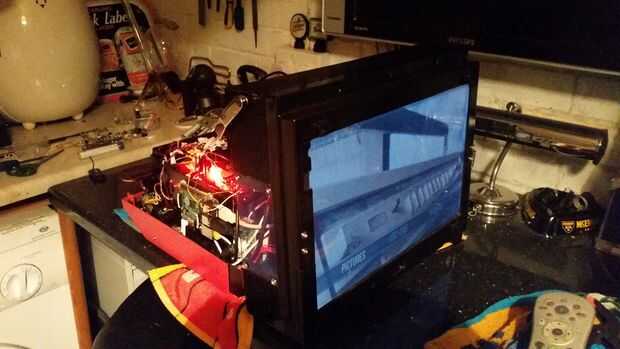

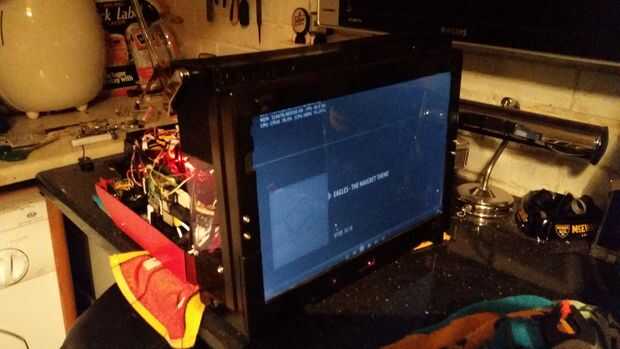

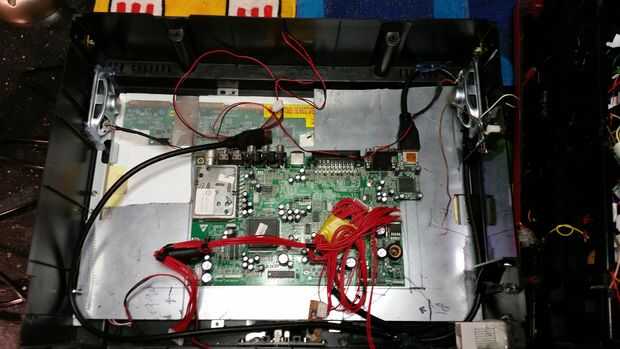

Con más espacio en el caso que ahora instalado junto con un poco de un apretón, así que encendido para probarlo - todo funcionaba excepto la TV, que era lo que había estado temiendo - es siempre un poco chunga la reutilización de circuitos fuera de su caja original y me convencí que había encajado un condensador o algo, que hubiera escrito al final de este proyecto hasta podía encontrarse un televisor idénticamente tamaño. Resultó para ser sólo un corto en el cable entre la TV y el botón de encendido/apagado sin embargo, y con un poco de soldadura surgió a la vida.

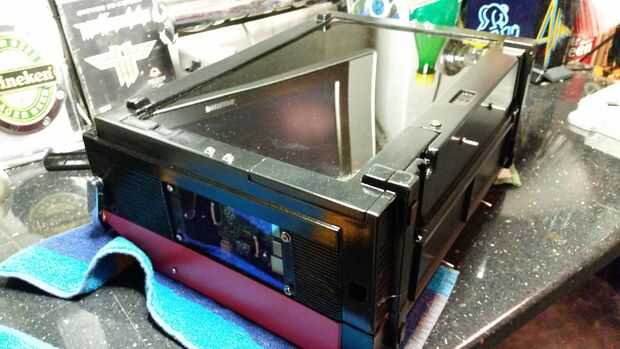

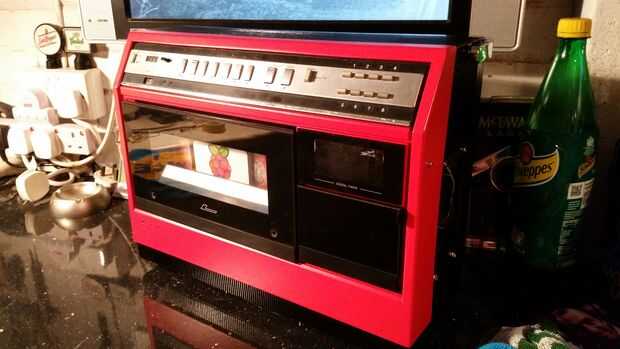

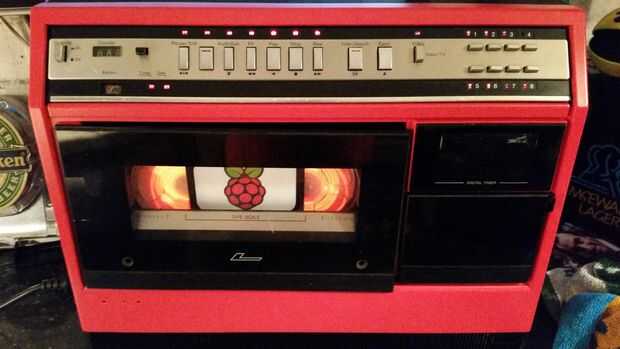

La parte delantera y trasera de la caja atornillan juntos en la parte superior e inferior, intercalando entre la sección central.
