Paso 4: La plataforma de Pi y botones grandes

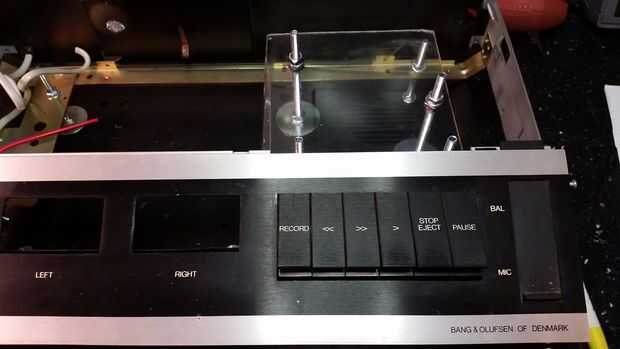

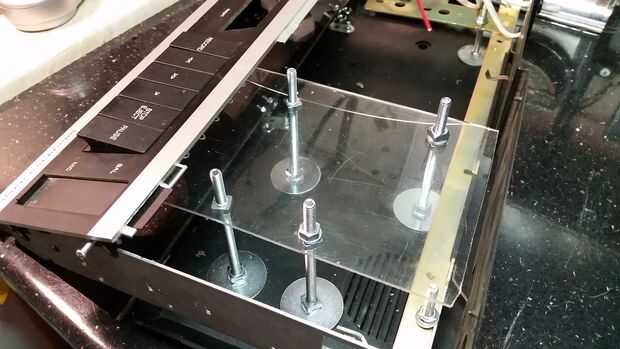

Los pernos de la cubierta funcionados tan bien en el caso de que eran una opción obvia para apoyar esta plataforma flotante. Excavando alrededor de materiales encontré un viejo marco de fotos metacrilato gruesa, ideal para el trabajo. No sólo era más fácil de cortar y trabajar con que el metal, también fue transparente, muy práctico para marcar con precisión a los agujeros de montaje. Primero perforé los orificios para los tornillos del material para techos, entonces con la plataforma de asegurado en su lugar medido (varias veces) que el conjunto del interruptor tendría que montarse. Quería hacer mejor uso de los botones de control de cinta mecánica grande, ya que hay algo realmente sólido y táctiles, como teclas de piano casi.

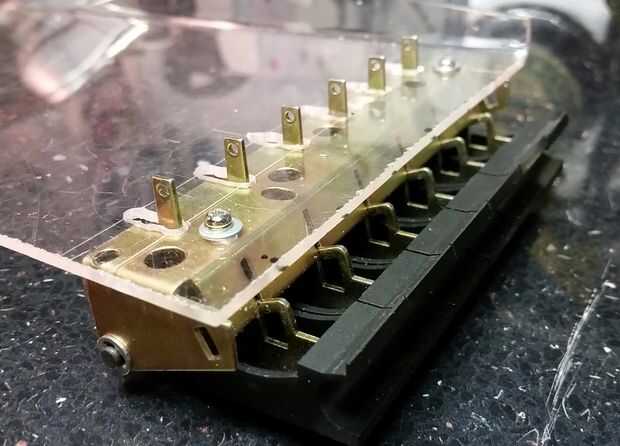

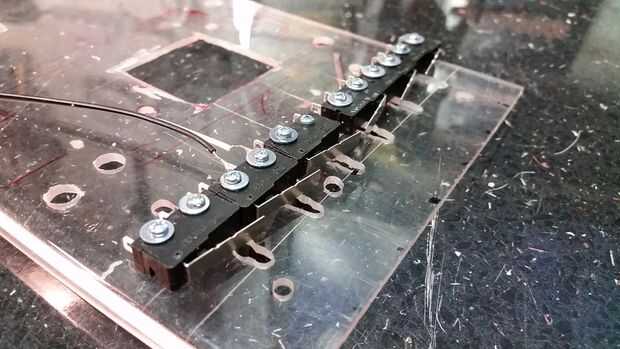

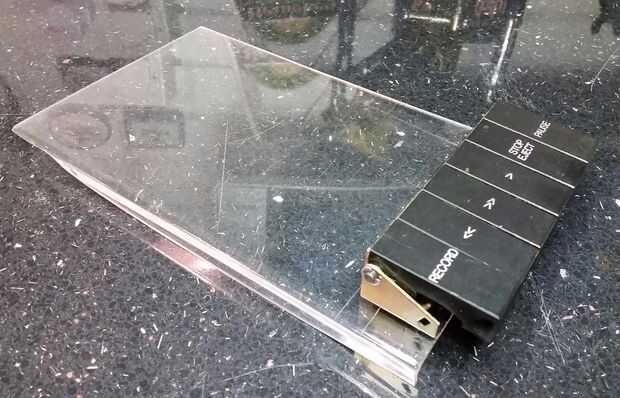

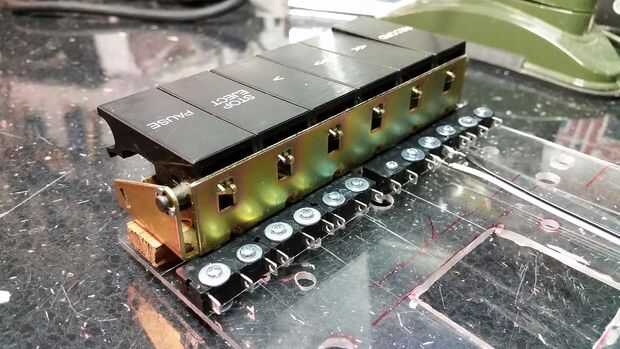

Trabajaron originalmente un sistema complejo de palancas para controlar las funciones de la cinta, y fue genial que desmantelaron en el chasis de la cinta como un subconjunto de autónomos, con sus muelles y palancas intactas. Yo les atornillados a la plataforma de plástico, corte un agujero debajo de cada interruptor de la palanca empujar a través. Un par de mm de cualquier manera haría los interruptores en el caso del palillo para que esto tomó un tiempo. Yo quería estos botones para controlar la radio, así que había atornillado un microinterruptor palanca pequeña detrás de cada uno de ellos, para que la "cola" del botón que originalmente trabajó un mecanismo ahora haga clic en el interruptor. Fue en este punto que tenía que salir y comprar una tuerca nueva y un surtido de pernos, como que ya había agotado mis provisiones!

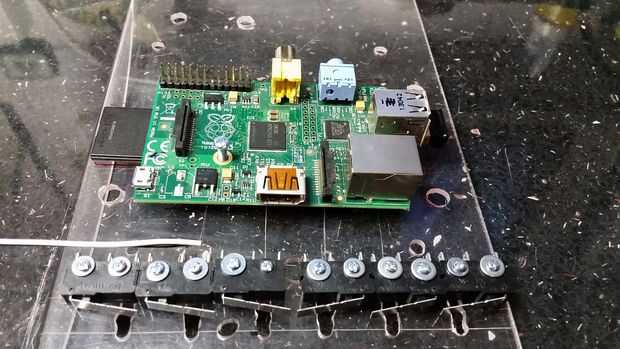

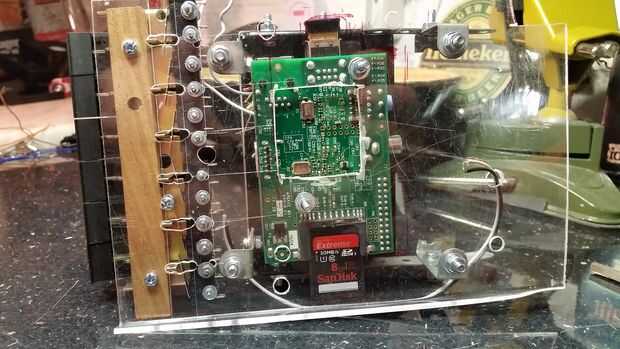

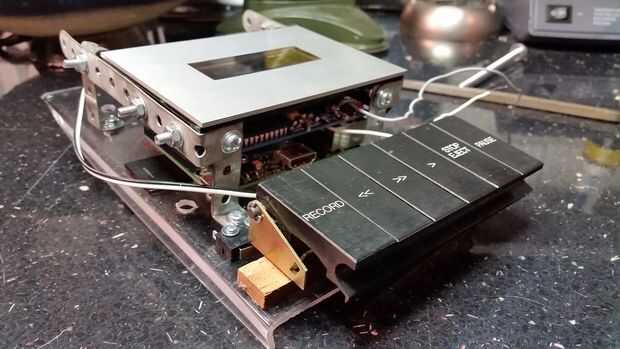

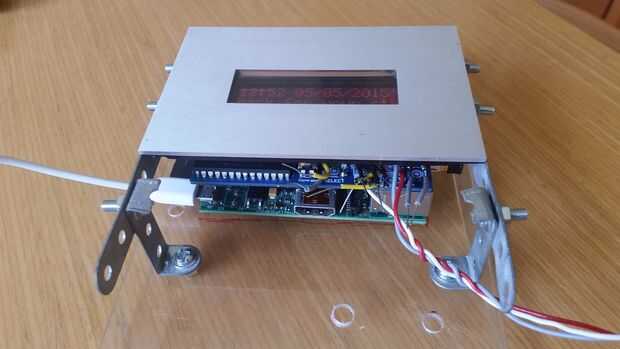

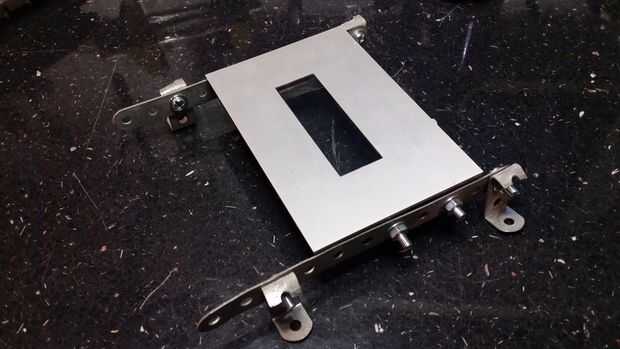

Con los botones y los microinterruptores para la plataforma lo siguiente a montar fue el Pi sí mismo y la tapa de la cinta con la ventana. La tapa tenía varios agujeros de montaje práctico a los lados – incluso más convenientes ya que fueron separados la misma distancia aparte como agujeros meccano! Originalmente había esperado hacer la tapa de la cinta pop-up, revelando la Pi, pero esto era demasiado complicado, así que hice meccano abrazaderas para sujetar firmemente a la plataforma de plexiglás. Ahora que la tapa de la cinta estaba en exactamente el lugar que tenía que hacer lo mismo para el Pi y esto es donde realmente ayudó la plataforma de plexiglás, como pude posicionar el Pi vivió debajo de la tapa y luego marcar con precisión el Pi es agujeros de montaje mirando a través del plexiglás del otro lado.

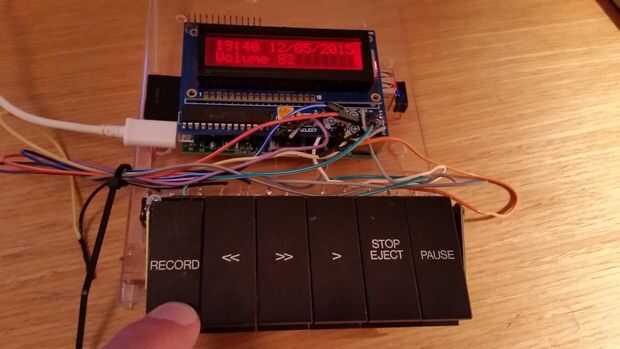

Con el Pi firmemente en su lugar alambré los interruptores de palanca botón frontal hasta los postes del puente en el circuito de exhibición.
