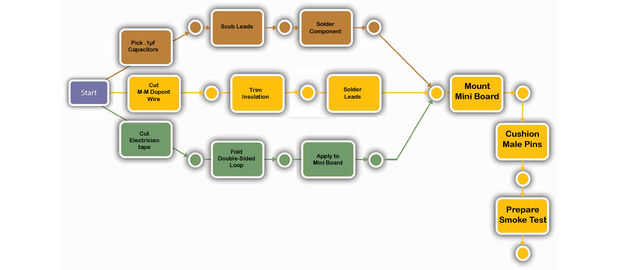

Paso 2: Plan de preparación
Ver el borde de la pantalla de creación de prototipos. Si la pantalla de seda muestra C1 y C2 y los agujeros se fabrican en el tablero que los dos condensadores de .1µf opcional se puede instalar. En teoría, los condensadores ayudan a estabilizar la energía en los rails de 5V pero el escéptico puede scoff en la probabilidad de variación. Sin embargo, si los orificios están allí el trabajo es fácil y por lo menos que este se calentará de un soldador.
Cortar los dos cables de Dupont M-M en su punto medio. Esta longitud es casi perfecta para conectar el interruptor y dos LED con cualquier toma de cabecera en un UNO tamaño escudo. Tira de 1-2mm de los extremos cortado tres de los cables. Guardar la cuarta pieza para el siguiente escudo.
Observando cuidadosamente la primera imagen de artículos, puede verse el propósito de la toma de cabecera de 3 o 4 pin como nada más que un 'esferoide' para las clavijas macho de los cables de retención. Esto interferirá con cualquier prototipo que implica la almohadilla SOIC si encuentra tal como se muestra, pero si es sólo 'virar' soldado lo se quita fácilmente. Si esta opción no es atractiva, un pequeño trozo de espuma aislante pegado a la tarjeta de prototipos también funciona como el alfiletero.
La última opción se refiere a la cinta de electricista y es una cuestión de preferencia. En este proyecto, un trozo pequeño (5-7mm) de cinta de electricista hábilmente se dobla en un bucle de doble cara. La maravilla que resulta de la tecnología entonces se utiliza para pegar la mini-placa en la pantalla de creación de prototipos. Mini protoboard probablemente no desplazarse cuando los pernos se insertan o se extraen, es fácil de quitar sin acetona, alcohol o cualquier otro producto químico áspero y muy económico para volver a montar. Todavía no parece ser ninguna restricción (social o legislativa) para usar el escudo con múltiples breadboards mini.
Después de haber decidido sobre las opciones, los bits necesarios deben ser excavados, pulido con la lija si es necesario y el soldador encendido.
