1602 teclado LCD protector módulo I2C mochila (2 / 6 paso)

Paso 2: Descripción de las partes - módulo serial I2C

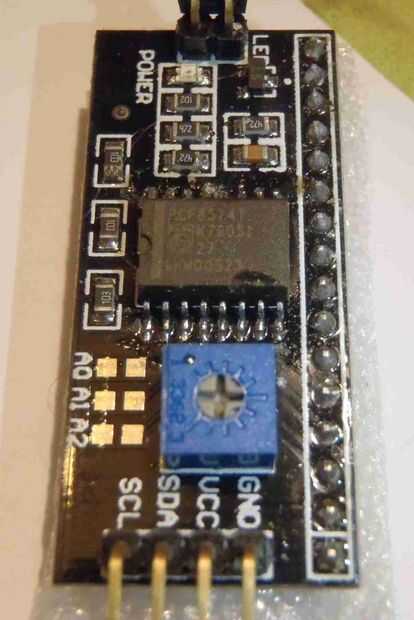

El módulo serial tiene la típica cabecera de 4 pines para I2C y un conjunto de pines de cabecera sin etiquetar que entiendo se pretende enchufar directamente en la parte inferior del módulo LCD. Mediante el estudio de las etiquetas en la pantalla, pude identificar las funciones de los pines en el módulo de serie.

Este módulo está basado en el IC PCF8574T que termina el protocolo I2C, tiene 3 pines para control de dirección (20 a 27) y tiene 8 pines de entrada/salida digitales P0 a P7. Según la hoja de datos de la PCF8574T, cada pin I/O tiene un FET para tirar a tierra por el estado bajo y puede hundirse por lo menos 20 mA. En el estado alto, tiene un pull-up activo transitorio y, a continuación, una corriente continua de pull-up de acerca de 0,1 mA.

En este módulo, todos los pines de I/O digitales, excepto P3, son simplemente sacó a pernos de encabezado (a la derecha en la foto). En el caso de P3, está conectado a la base de un transistor (visible en la foto en la parte superior derecha justo debajo de la etiqueta "LED"). El emisor de ese transistor está conectado a Vss (masa) y el colector está conectado al pin de la cabecera 16, donde puede ser utilizado para controlar la retroiluminación de la LCD. Debido al transistor, el estado de la lógica se invierte en relación a en la biblioteca de software. Es decir, la retroiluminación de la LCD se enciende cuando el pin de P3 es baja, y cuando el pasador de la P3 está alta.

La etiqueta en el transistor dice L6 que según mi investigación probablemente hace un MMBC1623L6 que tiene una mínima ganancia actual de 200. Con 0.1 mA de base actual, debe ser capaz de mantener una baja condición en su colector (Pin 16 del módulo) con al menos 20 mA colector actual.

Además este módulo cuenta con un potenciómetro de 10K conectado entre + 5 y la tierra, cuya principal variable es traído hacia fuera a la clavija 3 (tercero desde la parte inferior de la foto). Conectado directamente a la pantalla LCD, este bote controla el contraste de la pantalla LCD. Sin embargo, esa función es siempre por un recipiente similar aparte en la pantalla LCD, así que este bote del módulo serial no tiene función.

No he podido encontrar alguna conexión con el pin INT de la PCF8574T.
