15 minutos Joule Thief (4 / 6 paso)

Paso 4: Construcción - cableado el toriod

Cableado el toroide es la tal vez la parte más difícil de construir un Joule Thief. Esencialmente están creando dos bobinados alrededor del toroide (llamada una bobina bifilar). Tómese su tiempo y no se precipite sobre todo si es la primera vez que un toroide de la bobina :) Es más fácil si los cables son de diferentes colores también.

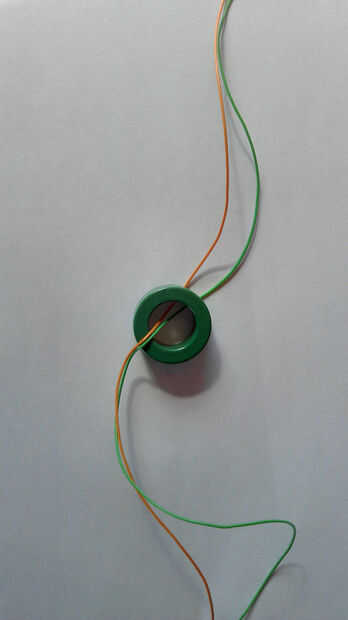

1. tomar dos hebras de alambre insultante y enrósquelos a través de la toroide, como se ve en la primer figura de arriba: (mantener unos 2cm de cable para las conexiones).

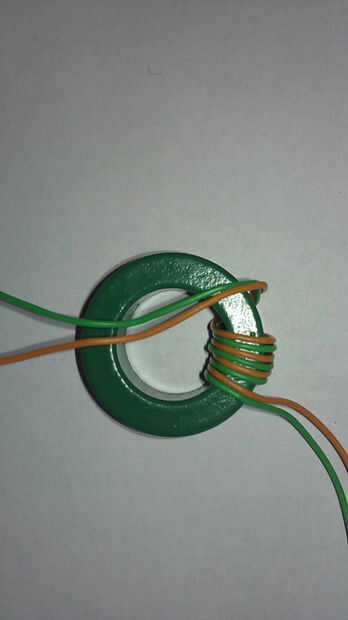

2. comienza el hilo de la bobina filamentos alrededor del toroide, como se ve en la siguiente imagen. Tenga en cuenta cómo los cables se hieren correctamente:

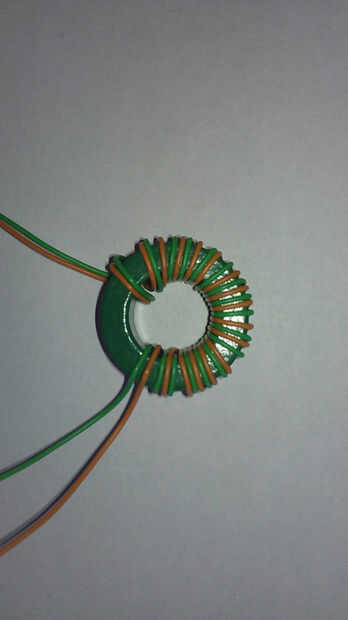

3. Asegúrese de 15-18 vueltas de alambre a través de la toroide, como se muestra en la siguiente imagen.

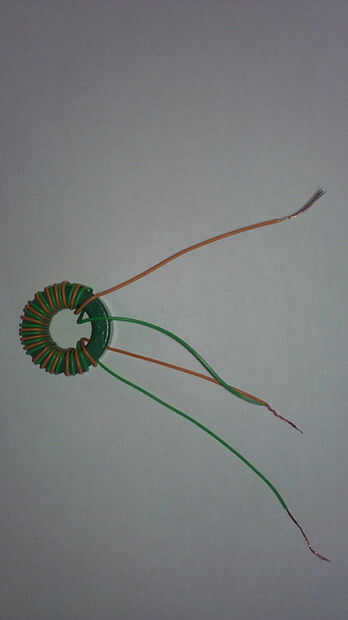

4. conectar los dos hilos de alambre de colores diferentes a cada lado de la toroide y conéctelos. El toroide debe parecerse a la última figura de arriba.
