Paso 1: piezas!!!!!!
las piezas de este proyecto son como siguiente

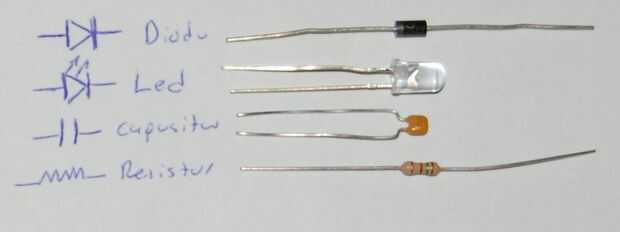

se necesita (en imagen)
1---100nf capasitor
1---diod ln4007
1---resistencia ohm 150 **
4---super brillante LED blanco (utilizaré algunos brillante LED naranja) *
de la soldadura
soldadura de hierro
pinzas
* Esto es para hacer la versión led 4... Si quieres los 2 leds en lugar de otro se necesita una resistencia de ohm 348
** el valor de la resistencia será también muy con el voltaje de entrada, el tipo de LED que compre y el Diod...
mi led tiene un voltaje hacia adelante de 2V (los blancos son 3.5V o algo así) y un máximo de 20 miliAmpers y mi diod de 1.1V y creo que un máximo de 1amp
Si desea calcular el valor exacto de los componentes va a necesitar esta información...

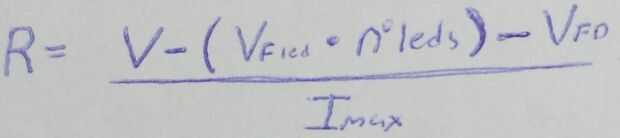

En las imágenes te dejo una fórmula para calcular la resistencia dependiendo de sus componentes...
en esta fórmula (en la imagen)
V---es el voltaje que se utiliza para alimentar el led
Vfled---es la tensión de paso de tu led
VFD---es la tensión de paso de tu diod
IMAX---es la tensión máxima que el circuito puede llevar por lo que sería su operación LED actual
nºleds--es el número de leds será conectar (si la resistencia da un número negativo se pasa el límite de leds)
