Paso 2: El marco principal básico
Abrir diseño 123d y empezar un nuevo proyecto.
Asegúrese de que las unidades de su proyecto se configuran como milímetros y no pulgadas. (Es en la parte inferior derecha cajita que dice: "unidades". Si dice, "mm" su multa. Si se ciernen no sólo sobre él y seleccionar "mm" en el menú menú.)

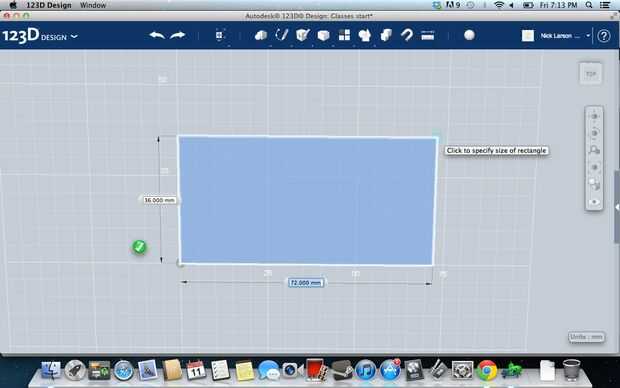

Ver la etapa desde la vista superior y bajo la pestaña de dibujo en la parte superior seleccione "rectángulo". Haga clic en el origen de la etapa (0, 0) y hacer un rectángulo. Hice algo así como 72 x 36 mm de la mina debido a que el ancho máximo de cualquier lente es 62 y la longitud de puente de la nariz media encontré 20mm y puesto que sólo estamos haciendo la mitad del par de lentes (que será espejo) 62mm + (la mitad del puente) 10 mm = 72 mm. 36mm es sólo para darnos un poco de espacio para trabajar y que también formó parte de algunas de las medidas que tomó.

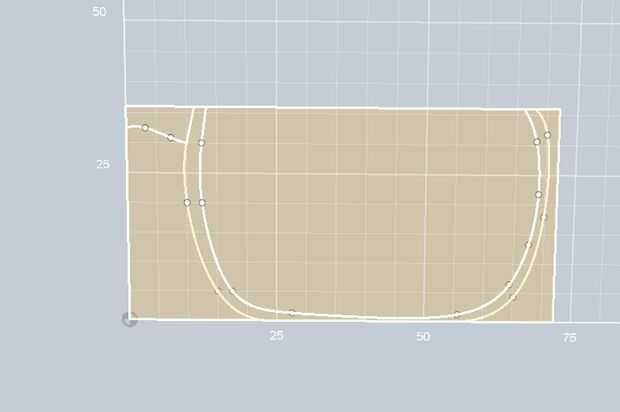

Bueno ahora tenemos a hacer la forma de la misma. Volver a la ficha "esquema" y seleccionar "spline" desde el menú. Dibujar la forma de las gafas como en la imagen para que la mitad del puente de la nariz es de 10mm y asegúrese de que el marco es 62mm en su punto más ancho. Además de mantener a las medidas de que esta parte es algo difícil de describir, así que asegúrese de que consultar las imágenes de la forma y etc..

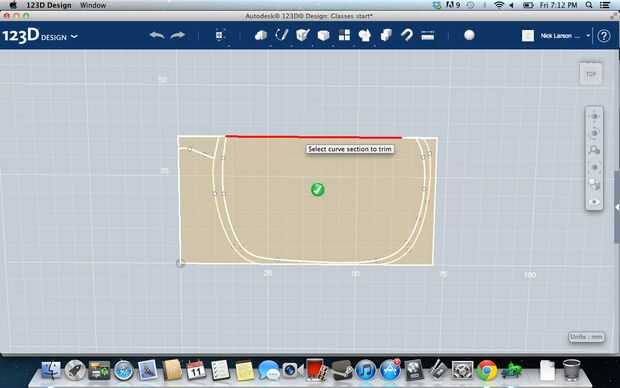

Ahora que ya tenemos la forma dentro del rectángulo, no queremos que el resto del rectángulo sólo queremos que la forma del bastidor principal. Para ello, subir nuevamente a la pestaña de "bosquejo" y seleccione "ajuste". Ahora haga clic en los bordes que son innecesarios en la parte exterior del marco. Esta parte de mi vienen con un poco de ensayo y error, pero una vez que la caída de la herramienta será simple. Hacer esto hasta que no tienes nada, pero la forma del marco. Si te equivocas como siempre recuerdo que la tecla deshacer es control z o si estás en un mac es comando-z.

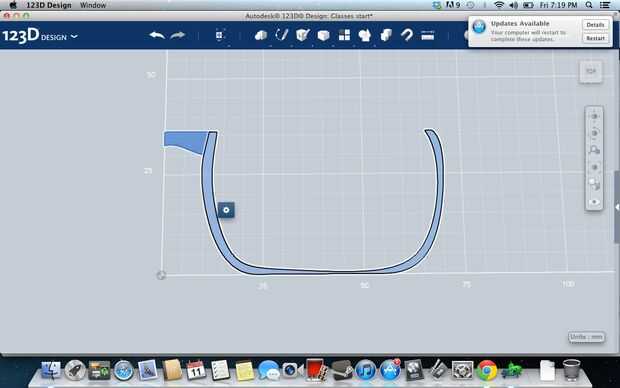

Ahora selecciona todas las caras en la forma de su bastidor plano y vaya a la pestaña "construir" en la parte superior de la programa. En el menú desplegable, seleccione "extraer". En la ficha con la forma de la cajita en la "caja de la unidad de extrusión" y en el menú desplegable Seleccionar "join". En extrusión medida en caja (soy malo con describirlo, pero es la entrada número que debe decir "0.0 mm" que se adjunta a la ficha de cajita solo usaste) Introduzca 4 (ahora debería mostrar "4 mm") y luego pulsar "Intro" teclado.
Ahora tenemos nuestra forma básica principal y algunos grueso que nuestro marco principal.
