Bien, así que este es mi diseño. El diseño es un conjunto de marcos de anteojos que pueden adaptarse a los lentes, así que si rompes tus Marcos y tienen que pedir otros nuevos, pero todavía necesitan ir al trabajo o escuela o cualquier otra situación, usted podría utilizar éstos mientras tanto. Estos podrían ser una alternativa barata para los marcos de anteojos en lugares que lo necesitan, como para personas en 3 países del mundo.
Mi interpretación del concurso era hacer un invento que solo usar una impresora 3d y que puede ser impreso de un estándar de tamaño Impresora 3d (como el duplicador 2) y función sin partes externas.
En el proceso de hacer esto que he reunido algunas investigaciones sobre las dimensiones mínimas y máximas de los lentes y han basado el diseño de los.

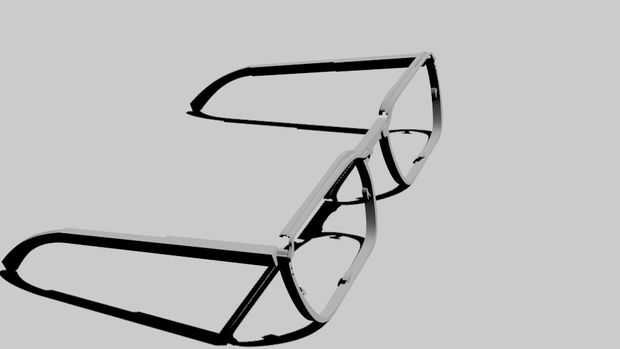

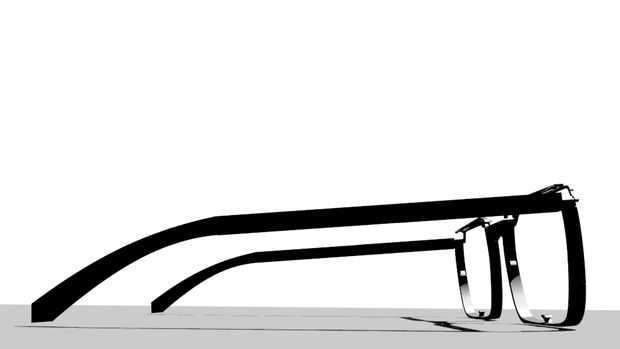

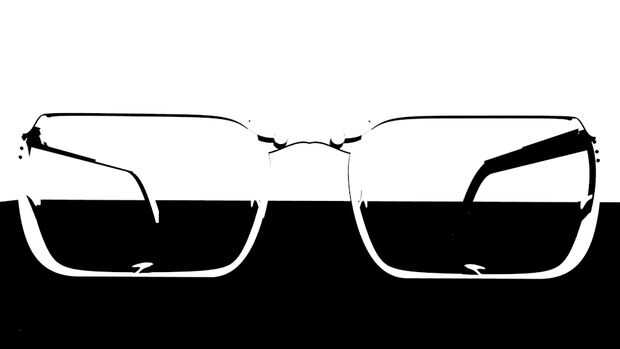

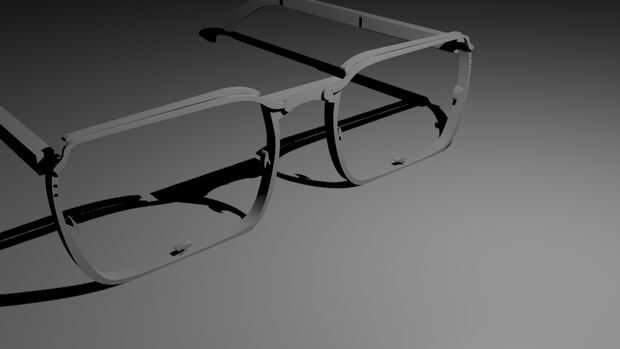

Hay cinco piezas principales en el diseño: el marco principal, los brazos del templo (x2) y el objetivo de fijación de brazos (x2). (Incluí algunas imágenes a continuación del proyecto final, que tomó un tiempo para averiguar cómo hacer así puedo publicar un tutorial si está interesado en cómo procesar las imágenes agradables del 123d y / o hacer un GIF animado de un modelo 123d). En las fotos hay algunas imágenes renderizadas del producto final y algunos dibujos de concepto temprano que pueden o no pueden ayudar a la explicación del diseño, pero de cualquier manera, haré mi mejor para explicarlo en palabras aquí también (por favor enviar cualquier pregunta que pueda tener, me encantaria para que el proceso de ser claro).
Explicación (cuadros consultar aproximadamente dibujado en la parte inferior para mayor claridad completo):

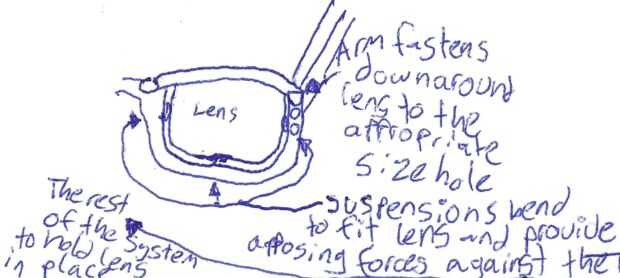

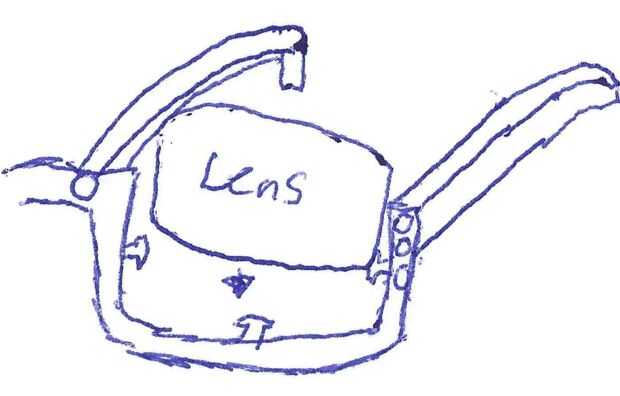

Hay dos partes que hacen de las lentes de permanecer en el lugar: los brazos (las dos partes superiores de la estructura) y las suspensiones (las tres pequeñas tomahawk cosas formadas en cada ojo).

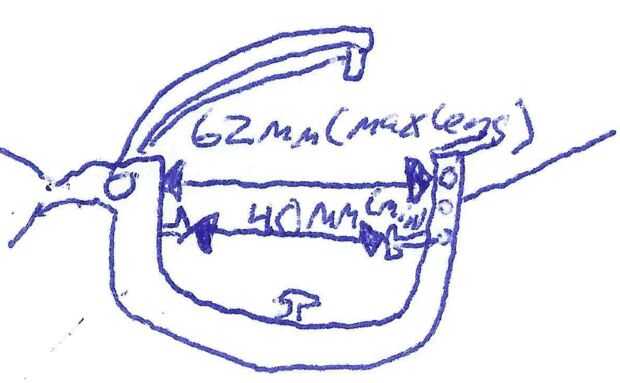

Las suspensiones están diseñadas para caber el más pequeño de lentes (40mm) o doble para apoyar a la más grande (62mm).
El brazo está diseñado sobre la lente y el empuje y sostenga contra las suspensiones (por instalación en uno de los ajustes de agujero en el lado del marco), entonces, lo que permite los marcos sostener cualquier tipo de lente.
Esto puede ser problemático, porque no sé cómo flexible este tipo de material es, pero las suspensiones pueden ajustarse para ser más endebles y menos circunferencia que sigue encajar el diseño, así que creo que no es tan grande de un acuerdo ya que pueden ser ajustados.
Resumen: Poner la lente en el marco con el brazo hacia arriba y sobre la lente. Introduzca la lente en las suspensiones y plegar el brazo sobre ella y sujetar el brazo en la posición correcta. Cualquier lente de tamaño tiene ahora es segura dentro de sus marcos nuevo.
Vamos a empezar!
(También archivo está disponible en el último paso si usted quiere imprimir!)
