123D-principiantes primer PCB para arduino tablero SERVO/Señor

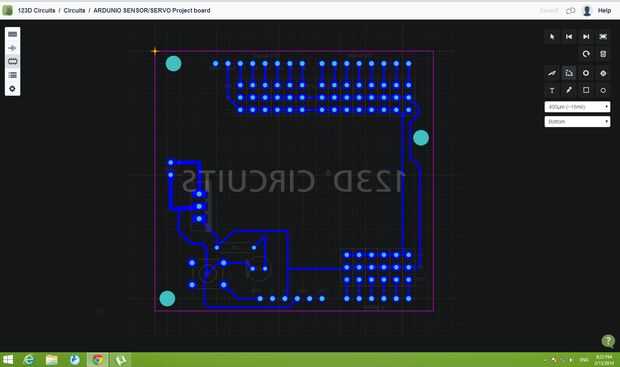

Hoy utilizaré 123D circuitos por primera vez, como un programa en desarrollo lo probé yo mismo y aquí está un sencillo proyecto en donde se puede practicar su pcb diseño de habilidades en un entorno diferente. Después le guían a través de la ibles también le enseñará chicos cómo hacer el PCB pero quisiera poder liberarlo este sábado, 15 de febrero de 2014.

(Antes de empezar a hacer su propio diseño Asegúrese de que no tienes nada que hacer sino ENSUCIAR alrededor con circuitos 123D todo el día)

Componentes necesarios después de diseño

  1. Previamente sintetizado
  2. PIN Headers largos mujer o lo que llamamos "SHE-MALE" sí...
  3. LM7805 REGULADOR DE VOLTAJE
  4. Resistencia de 220 ohmios
  5. 5 m m llevó su color ~
  6. interruptor del tacto
  7. 60 cabezales de perno masculino
  8. DESARROLLADOR DE PCB

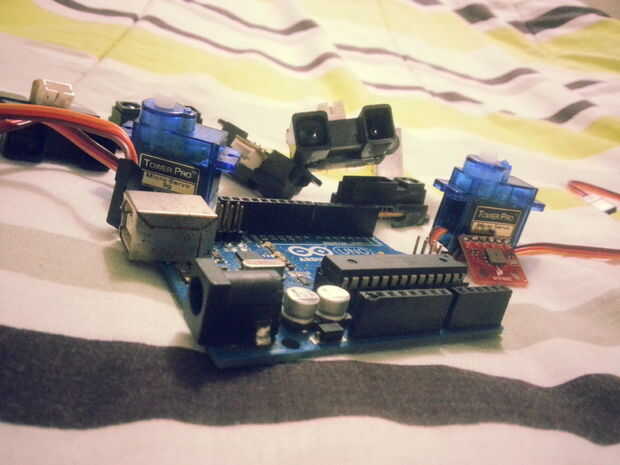

Eso es todo y tienes un tablero de sensor para tu arduino ~

DL el PDF si no realmente como el 123D y sólo quieres seguir con el pcb
