Paso 2: montar
Esta es una de las estructuras más fácil con grandes resultados que he hecho!

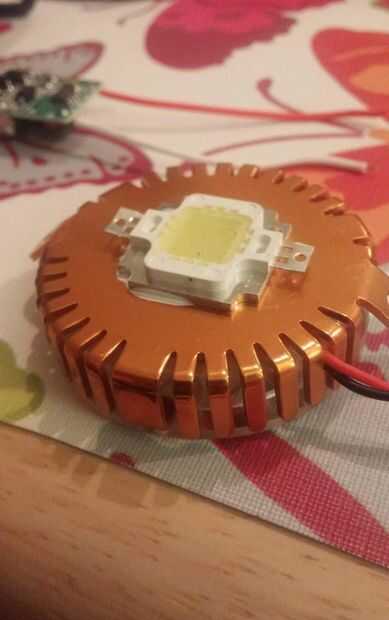

Primero, limpia el disipador de calor y parte posterior del LED con alcohol isopropílico. Añadir una pequeña cantidad de compuesto disipador térmico y el led. Sólo he utilizado pegamento caliente pero realmente debe atornillar el LED del disipador de calor.

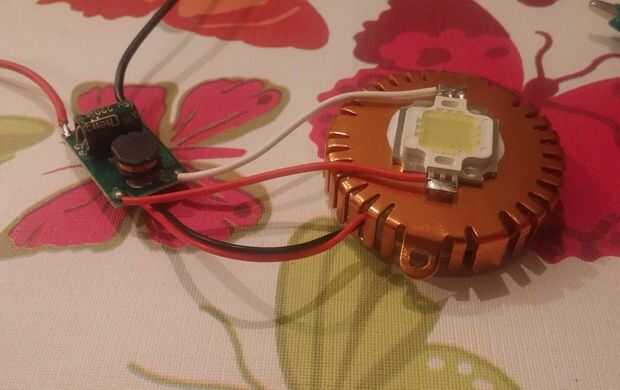

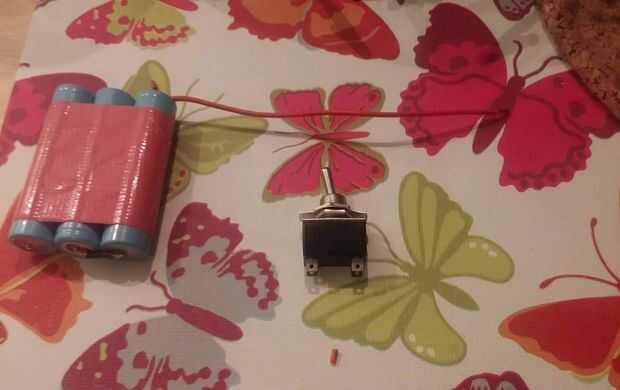

El controlador tiene un rectificador de puente completo en la entrada por lo que es polaridad inversa protegida. Ahora, ya que también tengo un ventilador en el disipador de calor, había soldado sus cables a la entrada del controlador. Soldado la salida del controlador LED cuidado era la polaridad correcta. Conecte las baterías tres 18650 en serie y añadir un interruptor entre la pila y el controlador.
Conectar las baterías al controlador de entrada y el circuito se hace bastante!

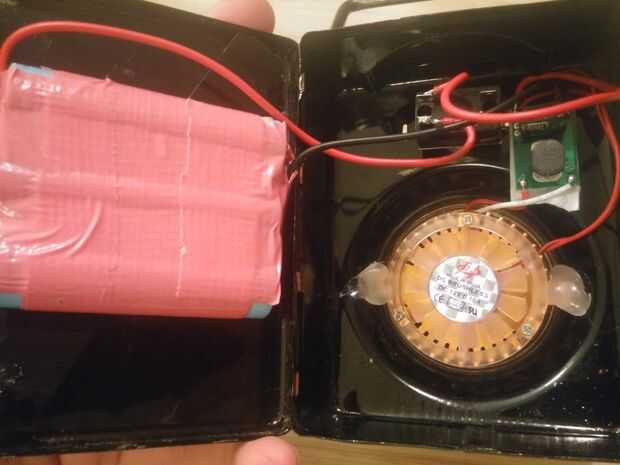

Caliente pegué el disipador con el LED de la linterna vieja. Había colocado firmemente contra el reflector para que el LED brilla a través del orificio del reflector con mínima pérdida de luz. A continuación os adjunto el controlador y las baterías dentro con cinta doble cara espuma. Entonces, todo lo que quedaba era el interruptor.
La linterna tenía un interruptor que era demasiado no fiable para reutilizar. Así que la quité y en su lugar puse un interruptor de nuevo.

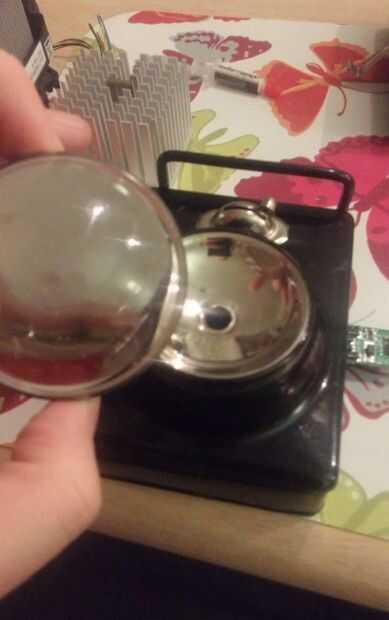

Tipo de metí encima de la placa de "encendido" en la frente cuando apretó la tuerca... Pero sobre todo estoy contento con los resultados! La lente y el reflector realmente ayuda a enfocar la luz :)
