100W LED antorcha Flash luz - impresión de diseño/3D (4 / 15 paso)

Paso 4: Diseño de la manija

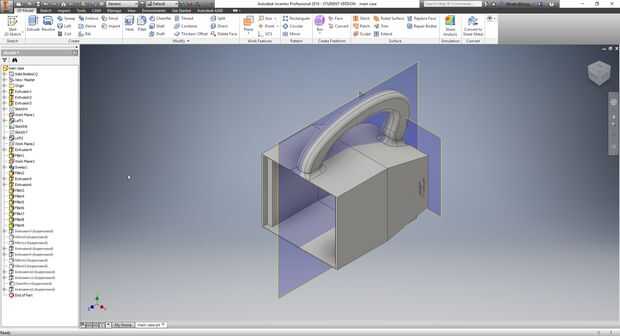

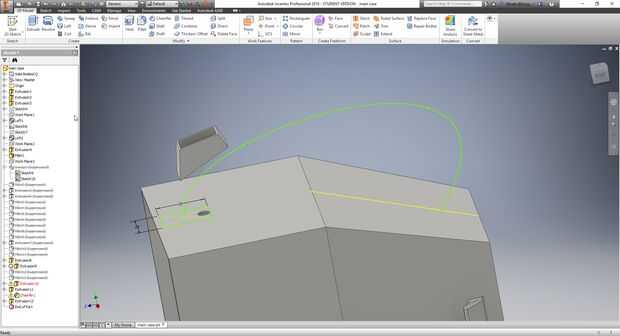

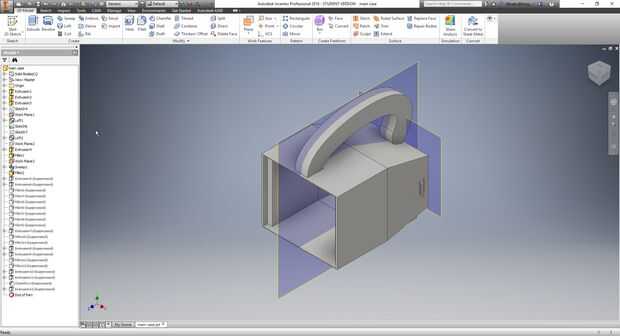

La forma básica de la manija es un perfil rectangular, barrido extruido a lo largo de una spline que coincidió con la forma que estaba buscando.

Esto da una forma de mango muy duro que puedo trabajar en por brocas de corte lejos de ella hasta que tenga la ergonomía adecuada para mi mano. Por supuesto muchos de ellos es trabajo de la conjetura pero puede utilizar dimensiones de mano para decidir donde algunos dedos corte salidas pueden colocarse para maximizar la comodidad. Esto es importante ya que es un mango de plástico sólido no acolchado para que el buen diseño es esencial para maximizar el confort durante largos períodos de uso (caminatas en la noche), es por eso que me pasé tanto tiempo en este paso.

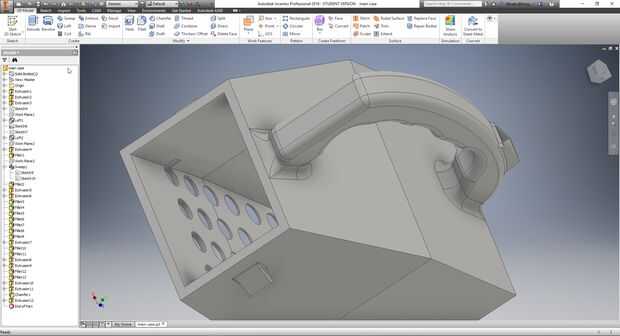

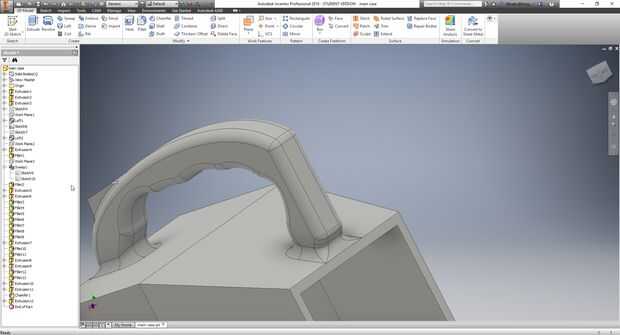

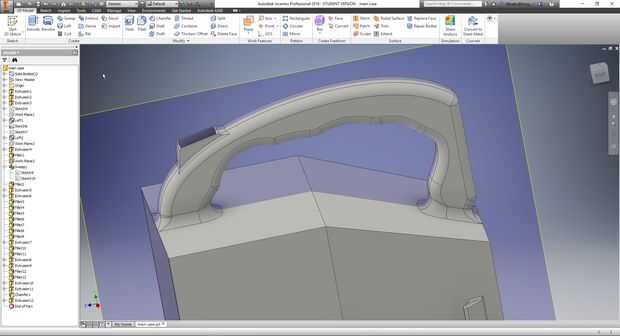

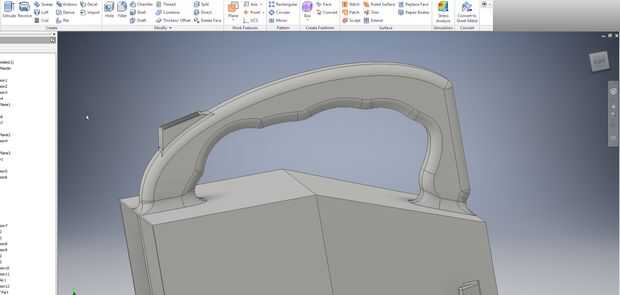

Filetes se agregaron todos los bordes afilados nuevamente para aumentar la comodidad. Una vez que estos filetes estaban en su lugar podrían ser quitados trozos grandes de material debajo del asa para los espacios de agarre de dedo. Refiriéndose a mis medidas de orientación que utiliza curvas de retirar material de donde vio ajuste.

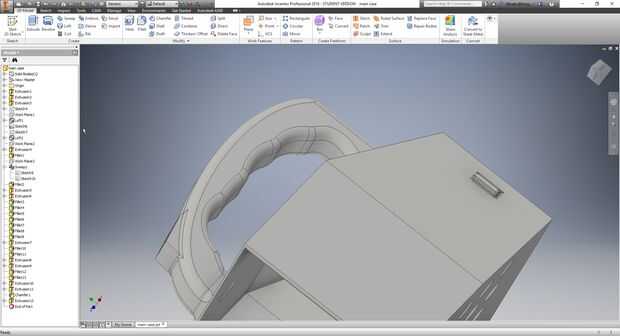

La parte donde el mango se une a la carcasa principal también fue fileteada para la tersura y también facilidad de impresión 3D. Por esta misma razón un piso fue cortado en la parte posterior de la manija para que mintiera sobre la cama de impresión.
