100W LED antorcha Flash luz - impresión de diseño/3D (11 / 15 paso)

Paso 11: Construcción de los componentes y del disipador de calor

¿Como mencioné antes, el disipador que estoy usando para esto vino desde una unidad de frecuencia Variable para mi máquina CNC que explotó por alguna razón? Había salvado muchas partes útiles de ella como este gran disipador carnoso.

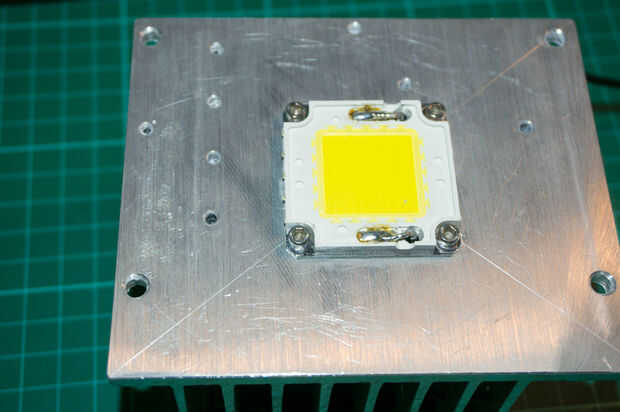

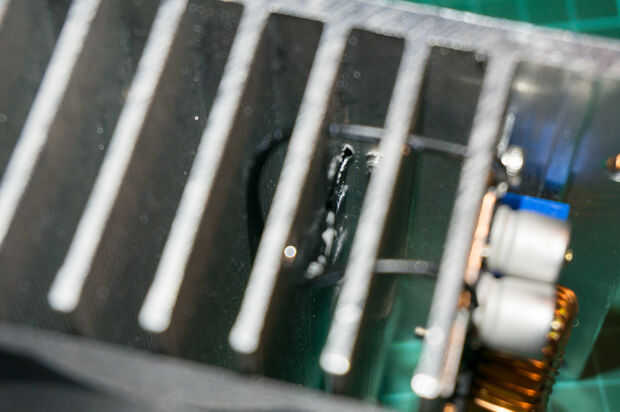

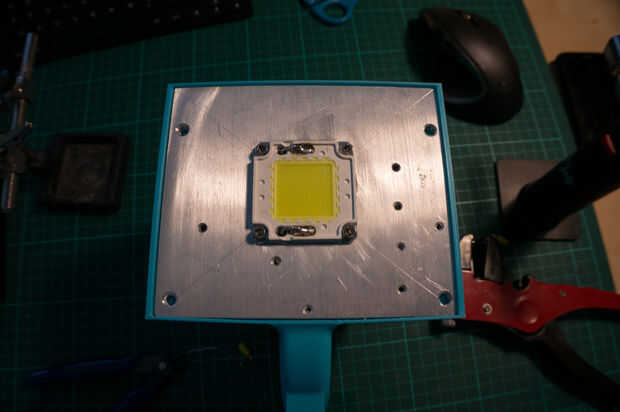

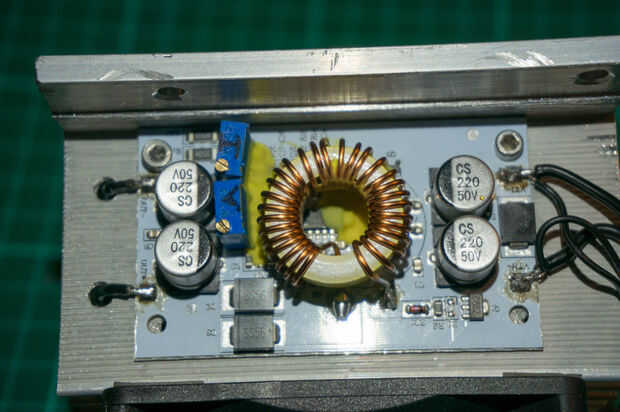

La cosa primera que hice fue montar el LED sí mismo al disipador térmico. Perforados y roscados 4 agujeros en el aluminio del disipador de calor y montar el LED con pasta térmica y luego había enroscada. A continuación hice lo mismo con el convertidor DC-DC que camina hasta los 12v de la batería de litio a 32v para el LED. Soldado unos 5 amp nominal de los cables de la salida del convertidor boost al LED y utilicé cable de 10 amperios en la entrada del convertidor boost.

A continuación había soldado los cables de un ventilador de pc de 12v a la entrada del convertidor boost como esta en paralelo con el convertidor para que va a recibir 12v de la batería.

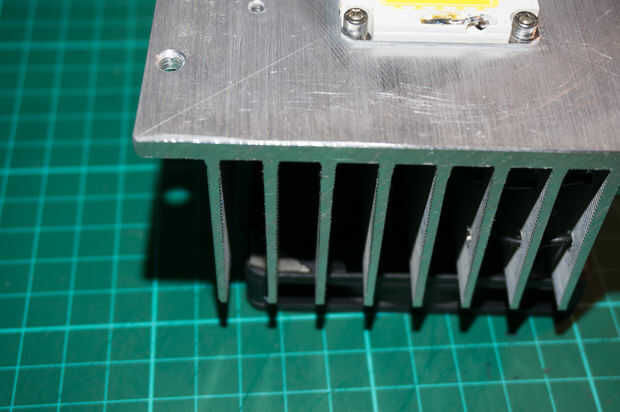

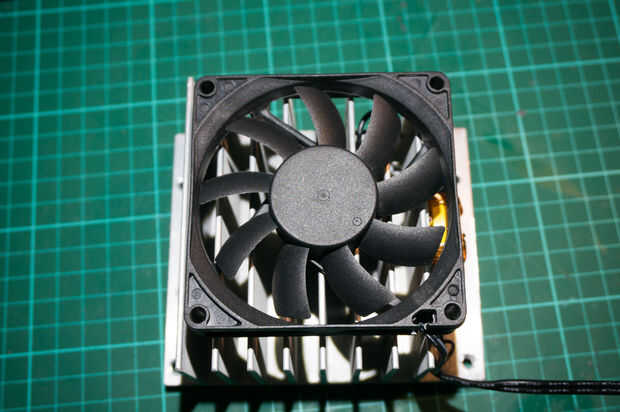

El ventilador fue unido a la parte posterior del disipador de calor con unos 3m super fuerte doble echó a un lado la cinta espuma.

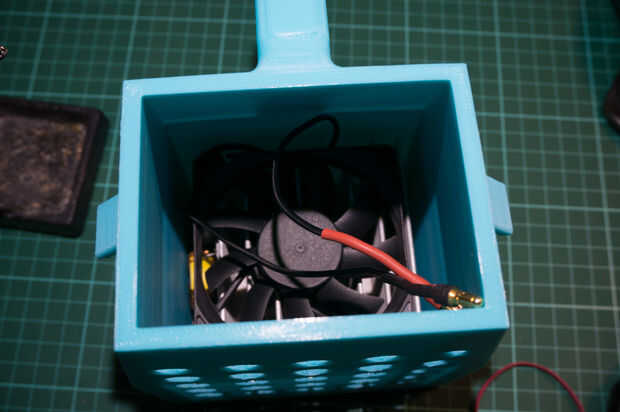

Todo el conjunto se podría entonces cayó en el frente de la caja. Se llevó a cabo en lugar con una ajuste ya he diseñado de esta manera la fricción. NinguÌ n pegamento requerido!
