10 $ portátil Arduino estación meteorológica (AWS) (4 / 5 paso)

Paso 4: Realizar el circuito

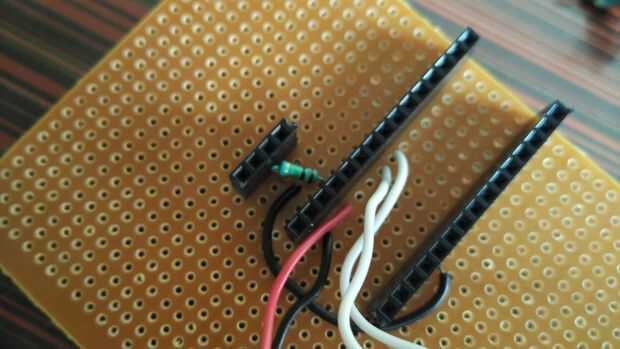

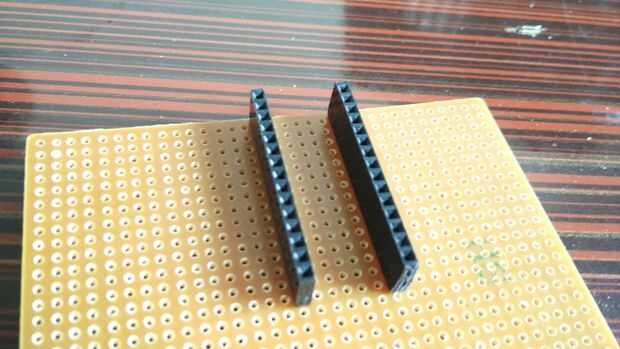

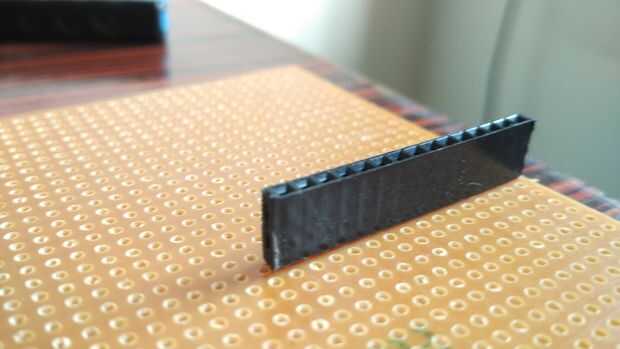

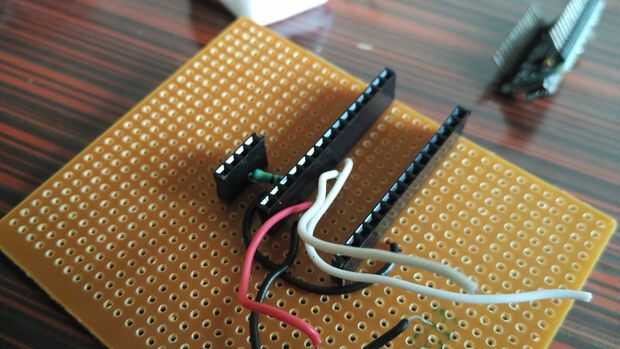

Así que comenzamos haciendo el encabezado para el nano. realmente cortamos los encabezados femeninos y luego archivo de ellos para que se vean como si fueran originalmente.We luego la soldadura. entonces hicimos las cabeceras para el sensor de DHT22

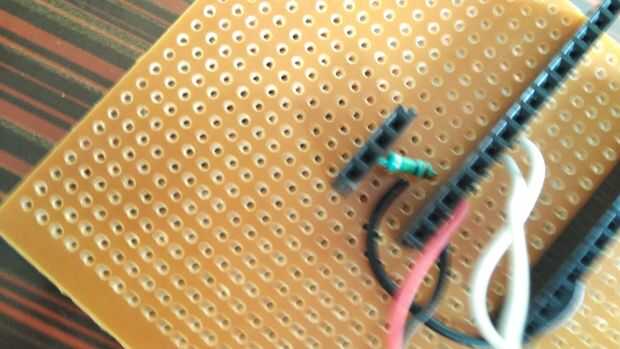

. necesita una resistencia de 10 k para conectarse a tierra de los datos. Tenemos entonces todo habían soldado.

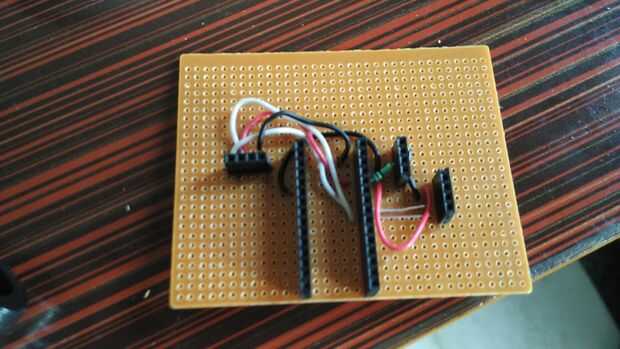

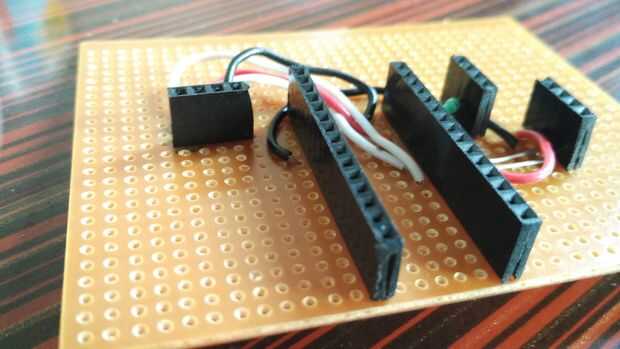

Entonces era tiempo para la bmp180 añadimos la cabecera de una manera similar. Utilizamos 3.3 V como la energía. Conectamos todo el bus i2c.

Por último agregamos la pantalla que estamos usando i2c lcd w utilizar el mismo autobús que hemos utilizado para el módulo bmp180.

(Hay una cuarta ranura en la que quería añadir módulo rtc más adelante también incoperate reloj de la máquina)
