10 $ portátil Arduino estación meteorológica (AWS) (3 / 5 paso)

Paso 3: Barómetro y presión sensor-BMP180

La bmp180 a la barométrica presión sensor con una I2C interfaz ("Wire").

Sensores de presión barométrica miden la presión absoluta del aire a su alrededor. Esta presión varía con el clima y la altitud.

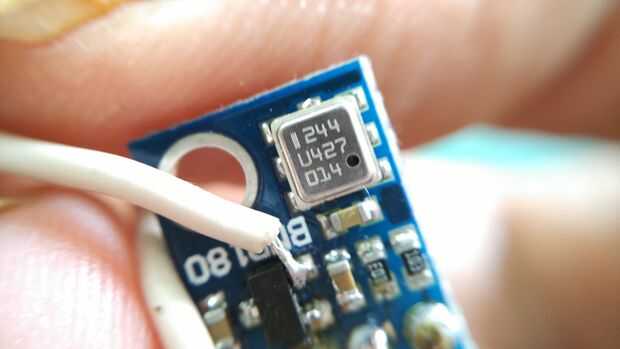

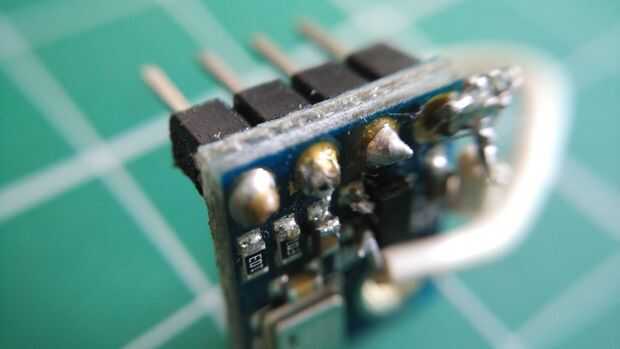

Este módulo de bmp180 vino con un regulador de v 3.3 662k que hizo saltar a alguna estupidez así que até un hilo por pasar el vcc todo directamente al chip.

Nota: En hacerlo me restrinjo de usar solamente 3.3 v, usando tensiones superiores va a arruinar el dispositivo.

Otro modelo no tenga el regulador de voltaje k 662. así que compruebe minuciosamente.

OK volviendo permite conectar el sensor al arduino.

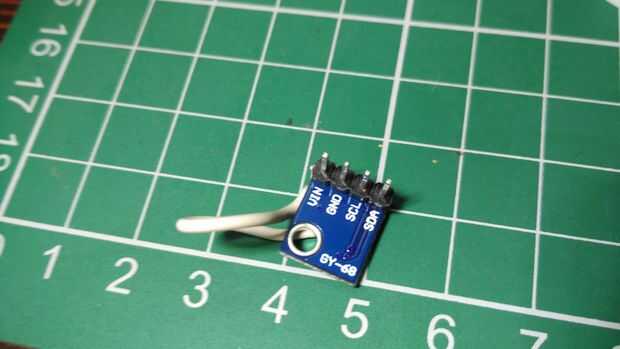

El sensor se conecta al bus i2c de arduino que nano y Uno

SDA == > A4

SCL == > A5

VCC == > 3.3V

GND == > GND

Permite hablar de la presión un poco y cómo hace presión mide la altitud y la temperatura.

La presión atmosférica en cualquier posición no es constante. La compleja interacción entre la vuelta de la tierra, inclinación del eje y muchos otros factores resultan en el movimiento de las zonas de más alto y bajar la presión, que a su vez causa las variaciones en el tiempo en que vemos todos los días. Observando los cambios en la presión, puede predecir cambios a corto plazo en el tiempo.

Por ejemplo, cayendo la presión generalmente significa lluvia o una tormenta se acerca (es en un sistema de baja presión). Aumento de la presión generalmente significa que el tiempo se acerca (es móvil a través de un sistema de alta presión).

También la presión atmosférica varía con la altitud. La presión absoluta en el campamento base de Mt .everest (5.400) es menor que Delhi(216)

Puesto que la presión absoluta es difícil comparar directamente las medidas de presión desde una ubicación another.we uso la presión relativa .que es presión a nivel del mar.

Medición de altitud


La presión media de la atmósfera a nivel del mar es de 1013.25 hPa (o mbar). Esto deja a cero como que sube hacia el vacío del espacio. Porque la curva de esta devolución se entiende bien, puede calcular la diferencia de altitud entre dos mediciones de presión (p y p0) utilizando esta ecuación:

ALTI=44330*[1-(p/P0)^(1/5.255)]

Si utilizas la presión a nivel del mar (hPa 1013.25) como la presión de referencia (p0), la salida de la ecuación será la actual altitud sobre el nivel del mar.

PRECAUCIONES


Le dan aire: Recuerde que el BMP180 necesita acceso a aire ambiente a medir su presión, por lo que no lo pongas en una caja sellada. Proporcionar un agujero de ventilación pequeña debe ser adecuada.
Pero no exceso de aire: por otro lado, la exposición a aire o viento de rápido movimiento puede causar variaciones de presión momentánea que afectarán a las lecturas. Proteger el dispositivo de corrientes de aire fuertes.

Mantenerlo fresco: Porque una lectura precisa de la temperatura es necesaria para medir la presión, intente no exponga el dispositivo a cambios rápidos de temperatura y que le mantenga de cercanas piezas calientes y otras fuentes de calor.

Mantenerlo seco: la BMP180 es sensible a la humedad. No sumerja ni permita que en contacto con agua líquida.

No lo oculta: Sorprendentemente, el silicio dentro de la BMP180 es sensible a la luz, que puede entrar en el dispositivo a través del orificio en la parte superior de la viruta. Para máxima precisión, escudo de la viruta de la luz ambiental.
