$10 Arduino WiFi detector de movimiento (PIR) que escribe a SQL mediante módulo ESP8266 barato (2 / 5 paso)

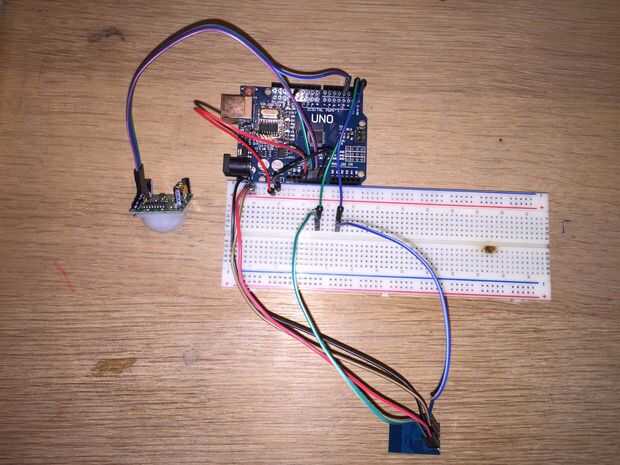

Paso 2: Cableado de las cosas

Nota: la documentación de la ESP8266, he encontrado que este módulos requiere más energía que la puerto de 3v3 de Uno puede dar, pero ya que no tengo ninguna fuente de alimentación alternativa 3.3v traté de alimentar desde el puerto de 3v3 y solo parecía funcionar.

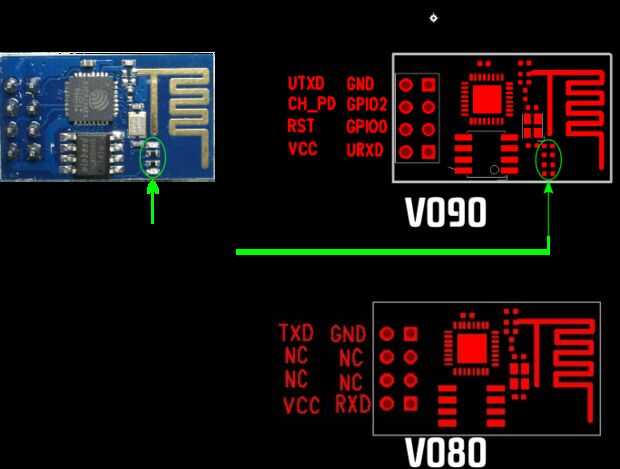

En mi caso utilicé la V090 del módulo ESP8266 (ver imagen adjunta). Puesto que este módulo no es realmente amable de protoboard, utilizando la placa sólo es necesario porque necesita energía 2 pins del chip ESP8266 con 3.3v.

El sensor PIR es por cable igual que lo haría en el ejemplo PIR por defecto de la biblioteca Arduino.

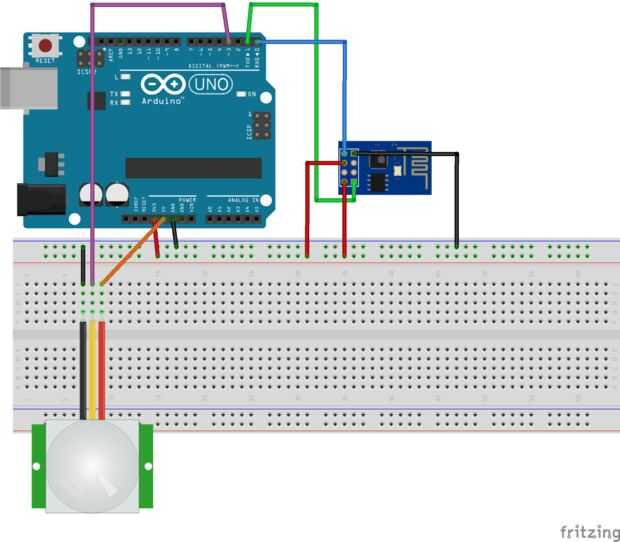

Cableado:

Arduino | ESP8266
RX (D0) | TX
TX (D1) | RX
3V3 | VCC y CH_PD
TOMA DE TIERRA | TOMA DE TIERRA

Arduino | PIR
D3 | HACIA FUERA
5V | VCC
TOMA DE TIERRA | TOMA DE TIERRA

Nota cómo el PIR es alimentado con 5v, mientras que el EPS8266 sólo 3,3 v! No conecte el EPS8266 a 5v, ya fríe la Junta.
