1.25" enfocador Crayford con tensor excéntrico (4 / 5 paso)

Paso 4: Montar y pintar

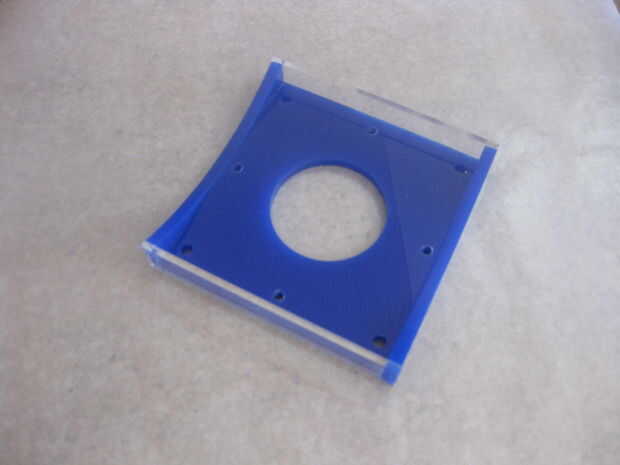

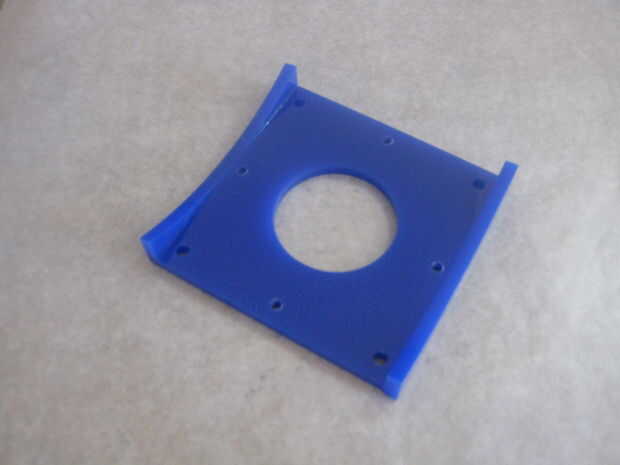

  1. Montar la placa base con pegamento.

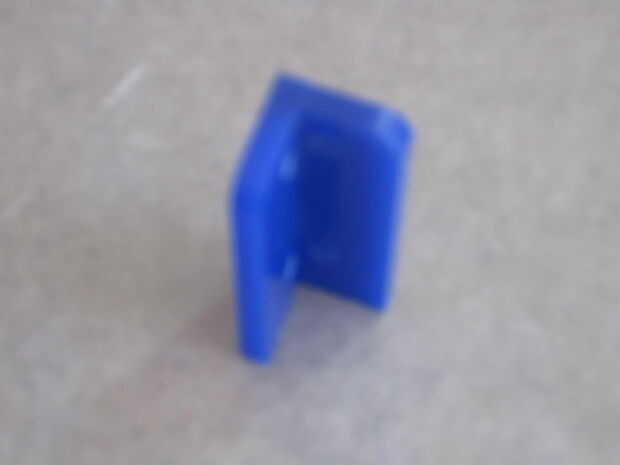

  2. Montar el soporte de rodamiento utilizando pegamento.

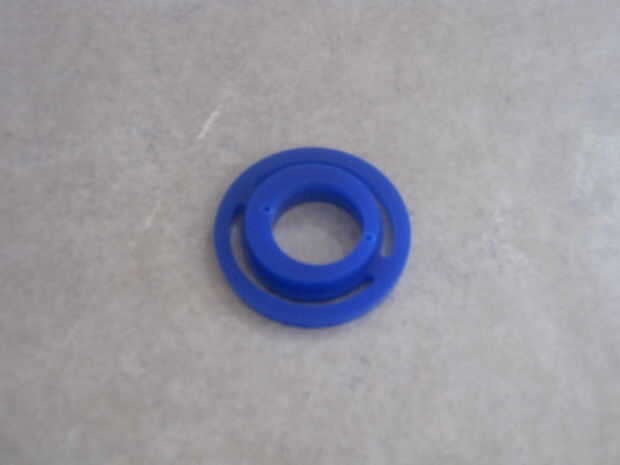

  3. Montar al excéntrico ajuste de anillo y la reducción de Monte de mando usando pegamento.

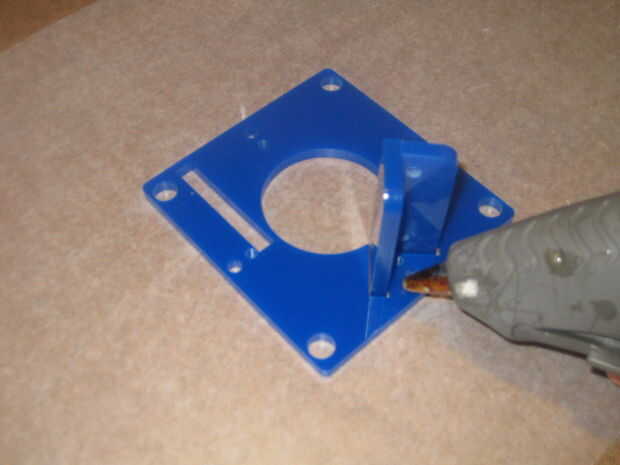

  4. Montar las piezas sobre la placa de montaje. Para este paso yo viramos las piezas en su lugar con pegamento caliente y luego llena los huecos con resina.
  5. Ensamblar todas las piezas juntas para asegurarse de que todo encaja y funciona como se espera.
  6. Pintar todas las piezas. Elegí negra plana para reducir cualquier fulgor de la luz.

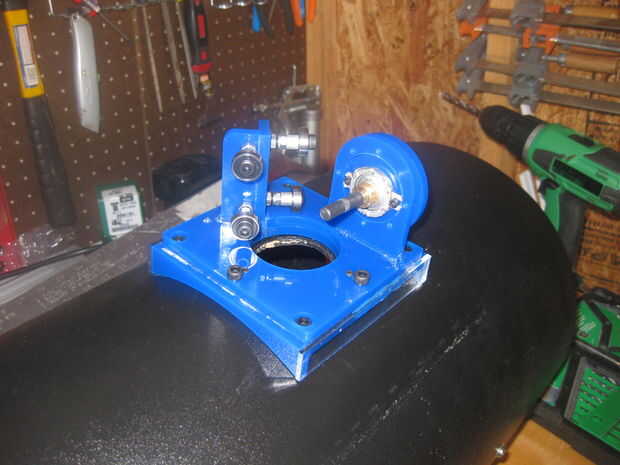

  7. Montar la placa base en el tubo del telescopio. Usé pegamento para sujetarlo mientras que perforar los agujeros a través de los pernos.
  8. Volver a colimar la óptica del telescopio. Con el nuevo enfoque se necesita hacer una colimación completa de la óptica. Aquí hay un enlace a un buen tutorial.

Notas de montaje:

  • Para crear algunos fricción adicional entre el eje de mando tubo y enfoque draw rugosa la superficie del tubo de pvc con papel de grano arena 80. También puse un trozo de tubo del encogimiento en el eje de la perilla de enfoque.
  • El mando de reducción planetaria tomó mucho esfuerzo para girar cuando lo recibí primero. Por lo tanto, lo llevé aparte, limpiado de la grasa (que era muy espeso y pegajoso) y lo reemplazó con grasa blanca de litio.
  • Permita que el epoxi curar durante un día o más. Si usted monta todo después de un par de horas seguirá siendo un poco flexible.
