Paso 5: LED RGB
¿Es?
El LED RGB es un tipo de LED, formado por tres pequeños de tres diferentes colores de LEDs mas, Rojo, Verde y Azul (rojo, verde, azul). Dependiendo de el voltaje le demos a cada uno de estos tres LEDs, cada uno de ellos brillara con mas o menos fuerza, y dependiendo de ello, se creara un color u otro, pues se mezclaran los 3 colores con diferentes intensidades. Los colores de estos tres LEDs no son casualidad, son los tres colores primarios combinándolos podremos crear todo tipo de colores.
¿Como Funciona?
Patas en un LED RGB tiene normalmente 4. Algunos de ellos vienen integrados en un pequeño circuito y solo tienen 3 patas, una correspondiente a cada color. Los de 4 patas, como en el de la imagen, tienen las tres correspondientes a los colores, y una suele ser la pata común. Esta pata común, suele ser una pata común para los 3 LEDs de colores, o ánodo, cátodo o. Dependiendo de si es ánodo o cátodo, el LED RGB es de ánodo común o de cátodo común, y esta es una de las cosas mas importantes (si no la mas) debemos saber sobre estos LEDs.

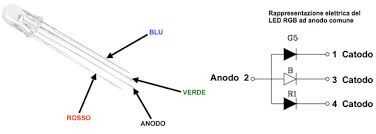

En la imagen de arriba, podemos ver la diferencia entre los RGB de ánodo y cátodo común. Aunque sean muy parecidos, y a la hora de programar la mecánica sea casi idéntica, es una diferencia notable y hay saber, pues si pensamos es de ánodo común cuando es de cátodo común, no nos funcionara.

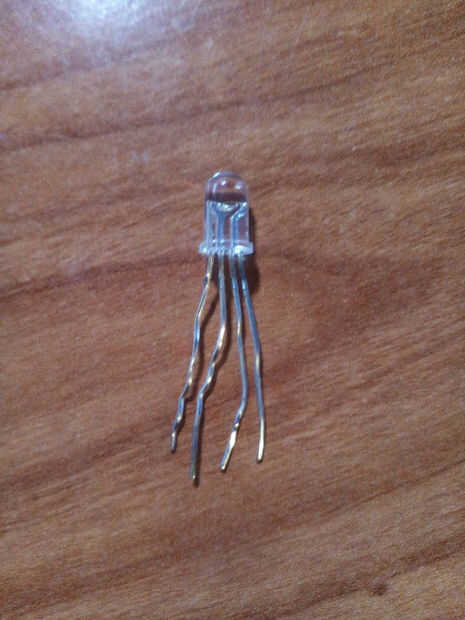

EL LED RGB, es idéntico de forma física tanto de realizar como de cátodo común. Como se ve en una de las imágenes arriba, la pata mas larga es la común. A un lado de esta quedara una sola pata, suele ser la Roja (R), y al otro lado quedaran dos, serán el LED verde (G) y el azul (B) (R-G-B).
El LED RGB esta hecho basicamente para trabajar con diferentes voltajes, esto es, con las salidas PWM de arduino, para darle una pata de cada, y por lo tanto a cada color, diferente brillo, conseguir todo tipo de colores de y asi. Si es de ánodo común, los LEDs de colores tendrán el ánodo unido, por lo tendremos conectar el ánodo a + 5V y los soldado un diferentes pines PWM. Si una una pata le damos 5V (analogWrite (ROJO, 255);) en este tipo de LED, la diferencia de voltaje entre ánodo y cátodo sera nula, por lo el rojo (por ejemplo) no emitirá ninguna luz. Si le damos en cambio 0 V (analogWrite(ROJO,0);), la diferencia de voltaje sera máxima y el LED se encenderá con su brillo máximo. Si en cambio es de cátodo común, los soldado de los LED serán los estén conectados entre si. El común ira un GND y los demás un pin de un PWM. Al contrario en los de ánodo común, cuando le demos a una pata 5V (analogWrite (ROJO, 255);), el LED brillara al máximo, y estará apagado si le damos 0V (analogWrite(ROJO,0);).
Conexiones

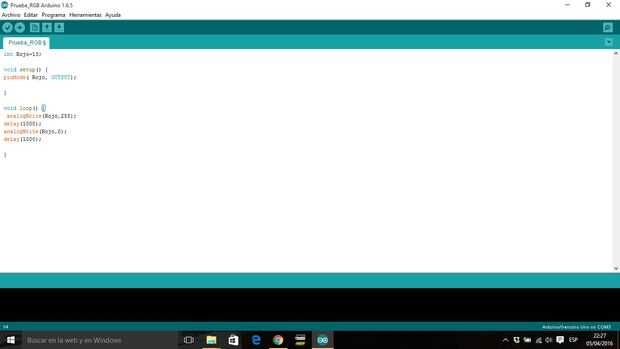

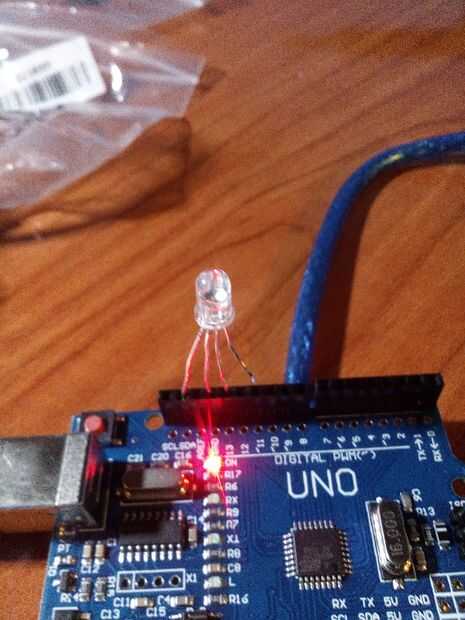

Mi LED RGB es de ánodo común, por lo las conexiones que echo hijo debido a esta configuración. Repito es muy importante comprobéis si el LED RGB es de ánodo o cátodo común, para las conexiones y a la hora de programar. Para ello, basta con el conectar LED de la manera se ve en la penúltima de las imágenes. Colocaríamos la pata común a GND y después cualquiera de las otras 3 al pin 13. Con el programa que se ve en la ultima imagen, probaríamos si hace luz o no. Si hace luz, seria de cátodo común, y si no, seria de ánodo común, conectando el común al pin 13 y una pata a tierra haría luz).
LED RGB Arduino
Rojo---> Pin 11
---> Comun + 5V
Verde---> Pin 10
El azul lo dejado el pecado conectar pues no lonecesitaba, ya para este proyecto solo necesitaba crear los colores rojo y verde. Sepodia perfectamente con dos LEDs diferentes, pero me aprecia interesante usar este tipo de LED
