Paso 4: Diagrama del circuito

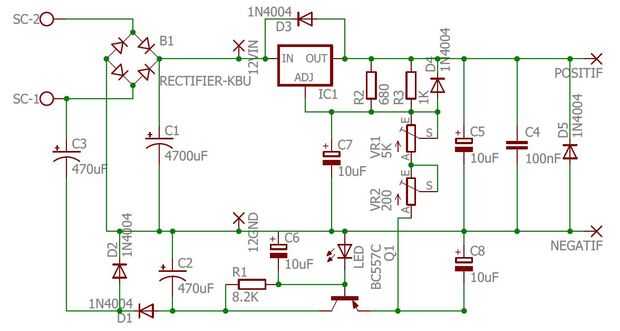

La foto de arriba es el diagrama del circuito de la fuente de alimentación. Es muy similar a la mayoría de la fuente de alimentación del lm317 basado con algunas diferencias clave. Uno de ellos es el par de 470 uF capacitor y 1N4007 diodos debajo el rectificador puente principal. Es un circuito de bomba de carga utilizado para crear una fuente de voltaje DC negativo de baja potencia. Normalmente un circuito doblador de voltaje se utiliza para crear división de alimentación de una sola vuelta secundario de alimentación. La desventaja de este circuito es la potencia de salida del transformador se derrame por la mitad para cada carril de DC. Sólo planeaba crear una fuente de alimentación positiva de carril único, la mitad de la potencia será inutilizable si utilizo este circuito rectificador. Decido utilizar la bomba de carga en lugar del doblador de tensión como el circuito de compensación de voltaje sólo usa pequeña cantidad de corriente.
La otra diferencia es el regulador negativo del transistor de paso. Se utiliza para regular el voltaje negativo a una tensión estable. Usar un LED verde como una referencia de tensión y un indicador luminoso. Un diodo Zener de V 2 puede utilizarse siempre y cuando sea capaz de crear una tensión estable cerca de-1.25 V.

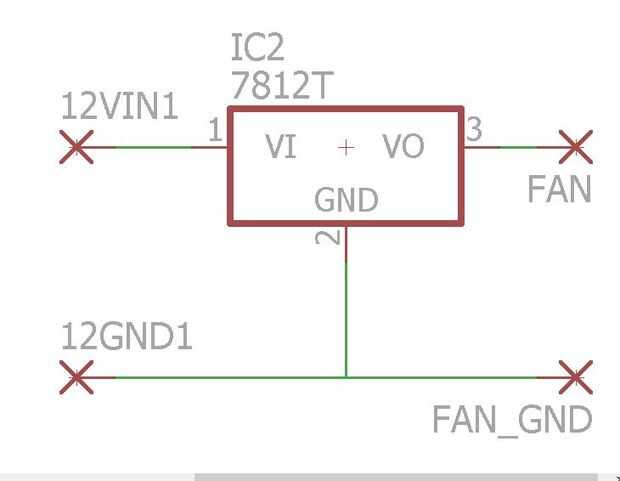

Si usted está interesado en hacer tu propio PCB, proporciono el archivo eagle esquemático del circuito. No tengo el fichero de placa ya que no es mi diseño inicial como se puede ver en el siguiente paso. Aquí hay un tutorial para hacer un PCB usando un método de transferencia de tóner.
