0 - fuente de alimentación de 12 V LM317 (3 / 7 paso)

Paso 3: Lista de componentes

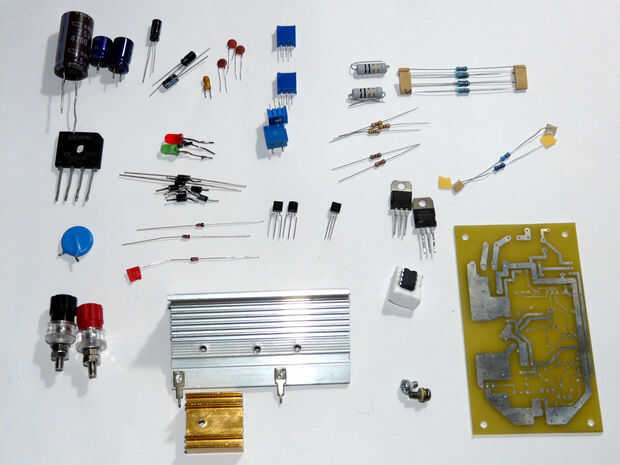

Esta es la lista del componente que se utiliza para mi alimentación. Pondría un enlace al sitio web de Digikey y Element14 para un componente exacto o equivalente con la lista. Pero la mayoría de ellos se puede obtener en cualquier tienda de componentes electrónicos.

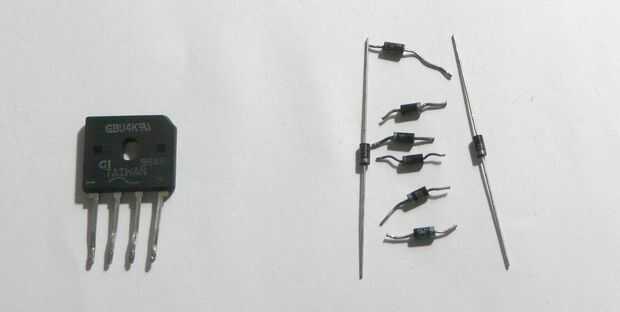

Puente rectificador de diodo, por lo menos puede manejar 600 V y 2 A ( Digikey | Element14 )
(5) 1N4004 o 1N4007 diodo ( Digikey | Element14 )
3mm verde difuso LED. Este LED se utiliza como referencia de tensión y la luz indicadora. Usted puede utilizar un zener de V 2.

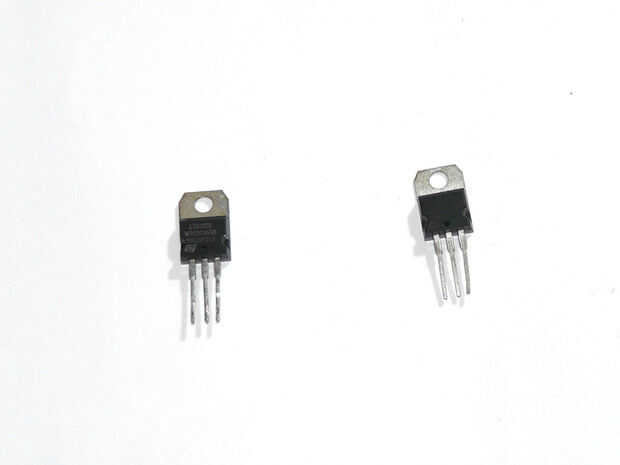

Regulador de voltaje ajustable LM317T ( Digikey | Element14 )
7812 regulador de voltaje de 12 V de fijo ( Digikey | Element14 )
Condensador
- Condensador electrolítico de 4700uF/25V
- (2) condensador electrolítico 470uF/25V
- Condensador electrolítico 100uF/25V
- (3) electrolítico Condensador 10uF/25V
- Condensador cerámico 100nF
Resistencia
- Tolerancia del de 5% de resistencia K 8,2 0,25 vatios ( Digikey | Element14 )
- tolerancia de 1% de resistencia de 680 ohmios 0,25 vatios ( Digikey | Element14 )
- Tolerancia de 1% de resistencia de 1K 0,25 vatios ( Digikey | Element14 )
- Trimmer de 5K multivuelta ( Digikey | Element14 )
- trimmer de 200 ohm ( Digikey | Element14 )
Transistor BC557 ( Digikey | Element14 ) Cualquier transistor de PNP que puede manejar al menos 100mA
1A de fusibles y portafusibles (Digikey | Element14)
Un conjunto de enchufe hembra de plátano (Digikey | Element14)

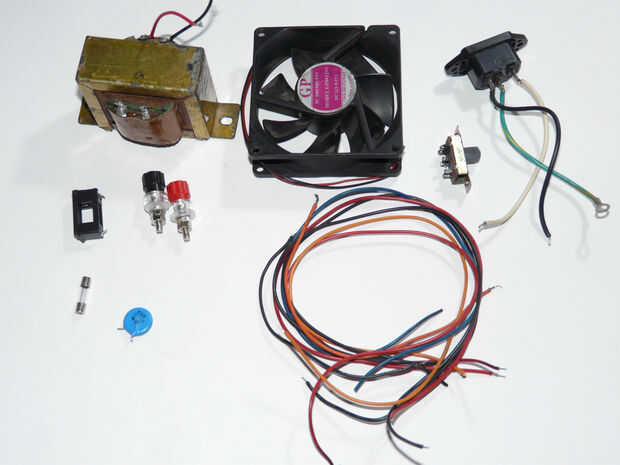

Conector de entrada de energía de C14 ( Digikey | Element14)
Interruptor de alimentación de CA
Paso abajo transformador 1.6 A 15 V (Digikey | Element14)
2 perno Terminal de tornillo ( Digikey | Element14) para conectar al transformador
alambre calibre 20
alambre de calibre 26

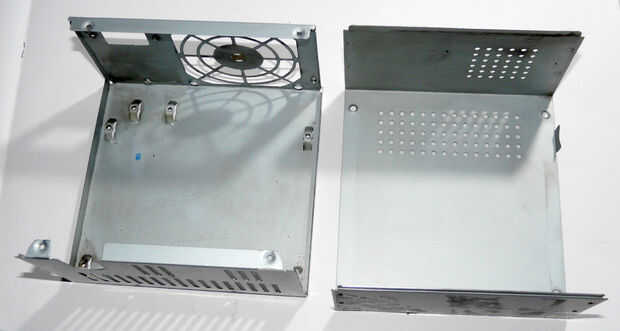

Caso de fuente de poder ATX
Ventilador de PC de 80mm de V 12 ( Digikey | Element14 )
Un disipador de calor. Usar un disipador de calor de una vieja fuente de alimentación ATX. Lo uso para ambos mi regulador.
(4) perno 3mm para el caso de fuente de poder ATX
(2) par 3mm de las tuercas y el perno para transformador
(4) par de tuercas y pernos para PCB

Para el PCB, he hecho por un distribuidor de componentes de electrónica en línea pero puedes hacer tu propio PCB utilizando el método de transferencia de tóner fácilmente en su casa. Además, inicialmente utilizo un capacitor de tantalio 47uF en lugar de condensador electrolítico de 100uF. I sustituirá como fue dañado.
