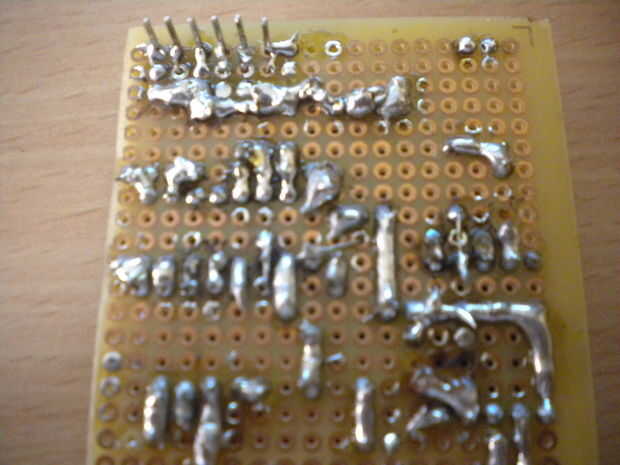

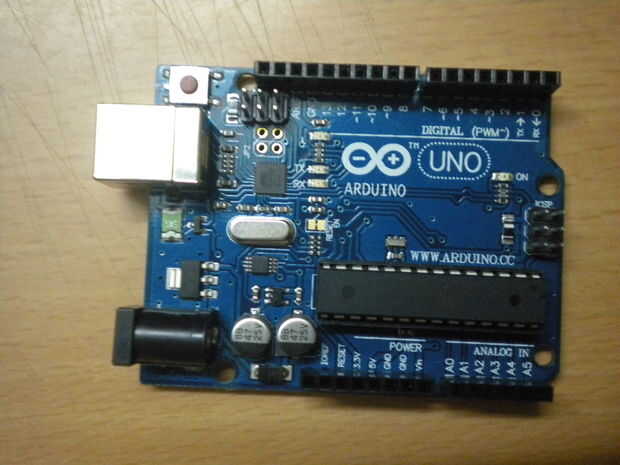

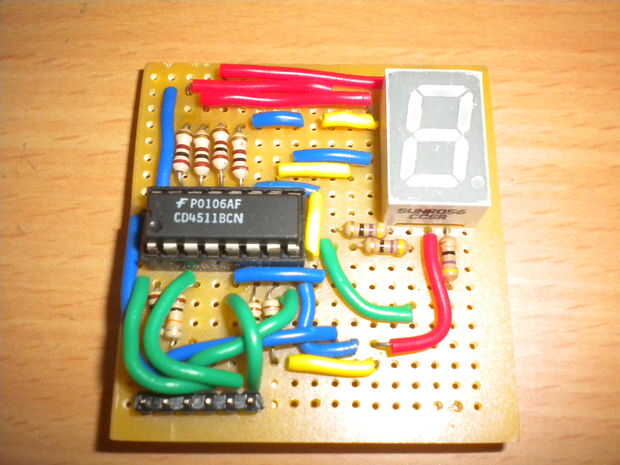

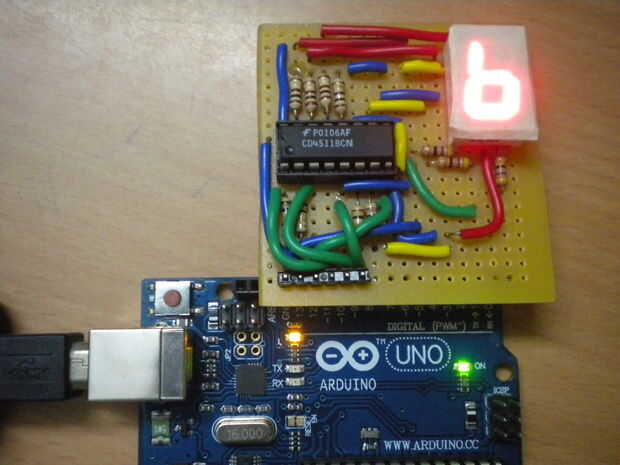

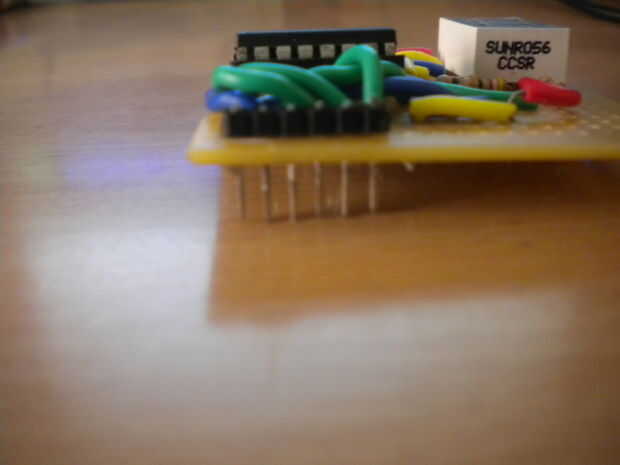

Esto utiliza un decodificador 4511 ic que soldó en un perfboard con un puñado de resistencias y los cables y por supuesto la pantalla numérica y, por último, un montón de encabezados que es insertable en las cabeceras de la arduino a un lado por lo que es algo así como un mini escudo.
El 4511 decodificador IC:
El decodificador 4511 ic es un BCD a 7 segmentos decodificador (o) binario codificado decimal decodificador de display de 7 segmentos. Lo que básicamente hace es traducir de binario codificado decimal en forma de 1 y 0 (para por ejemplo 0010) en decimal (para por ejemplo, 2) y la muestra utilizando la pantalla numérica. Por ejemplo, decir la entrada de BCD 0011, y se traduce a decimal = 3 y se muestra en la pantalla numérica. Para obtener más información acerca de la visita de números binarios:
http://en.wikipedia.org/wiki/Binary_number
para más información y proyectos sobre la visita de ic 4511:
http://www.doctronics.co.uk/4511.htm
Si desea visitar la hoja de datos:
http://www.alldatasheet.com/View.jsp?Searchword=4511BCN
Este proyecto es de bajo costo y no utiliza mucho las piezas o cualquier complicado componentes y por lo tanto es fácil.
