Paso 23: Hacer una tapa para la caja
Originalmente estaba pensando en hacer sólo una tapa plana básica para esta pieza, pero después hice uno y ponerlo encima de la pieza, me di cuenta qué ridículo parecía. Llevó a ninguna de las líneas de la pieza a través de y sólo parecía un extremo precipitado a una pieza de otra manera hermosa.
Por el contrario, diseñé una pirámide. (suspiro). Odio hacer las pirámides, son siempre más difícil hacer entonces usted piensa. Me gustaría ir como lejos para decir odio las pirámides tanto como odia serpientes de Indiana Jones. Aquí está mi versión abreviada sobre cómo hacer una pirámide de acero (de material de calibre más grueso):
Medida de cada pata de la pirámide por su parte se no van al dibujo para esto! A menos que seas fabricante mejor del mundo, lo más probable es, sus dimensiones son un poco diferentes de lo que pensaba que eran. Si utiliza el dibujo, es poco probable que se ajuste su pirámide.)
Calcular donde el punto central de la pirámide debe basarse en sus bordes y usted mismo dibujar un dibujo en illustrator de cada rebanada sola.

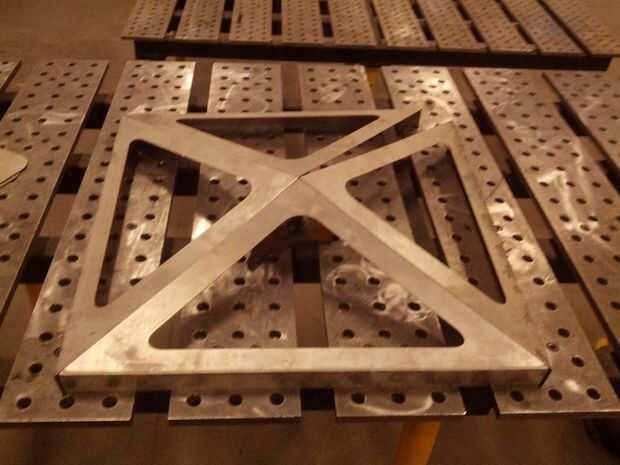

Plasma del CNC o por chorro de agua corte estos si tienen acceso a una... o trazar el patrón en metal y corte a mano. Doblar los bordes que deben doblar (un doblez freno le ayudará enormemente!) Tenga en cuenta que el ángulo no es muy importante aquí porque es probable que un número muy extraño.

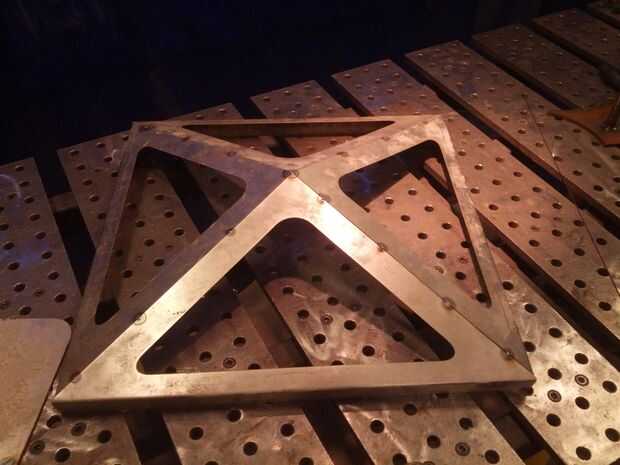

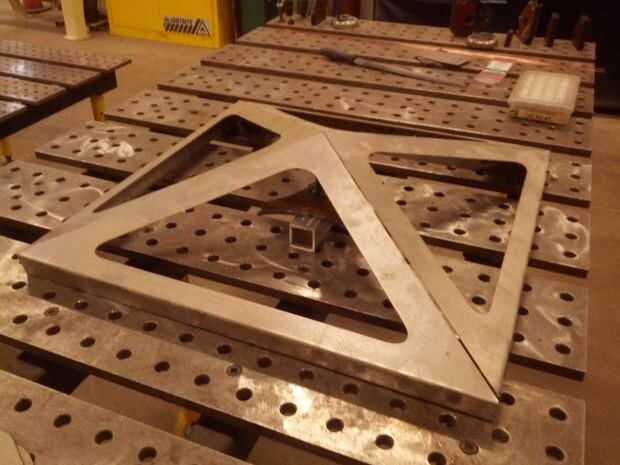

Cortarse una sección de la tubería que es la altura total de la pirámide que queremos y estar las piezas de metal en esa sección de la tubería. Esto permitirá alinear cada una de las piezas sin un boquete y rellenar con soldadura.
Voila! Una pirámide!
