Zoetrope de Muybride (3 / 5 paso)

Paso 3: piezas 3D impreso y otras partes

Cada posición de caballo encontré aquí de un usuario en thingiverse.org:

http://www.thingiverse.com/Thing:584516

La pieza media diseñé en el programa Inventor 2015. El archivo zip de la .stl se une a la cabecera.

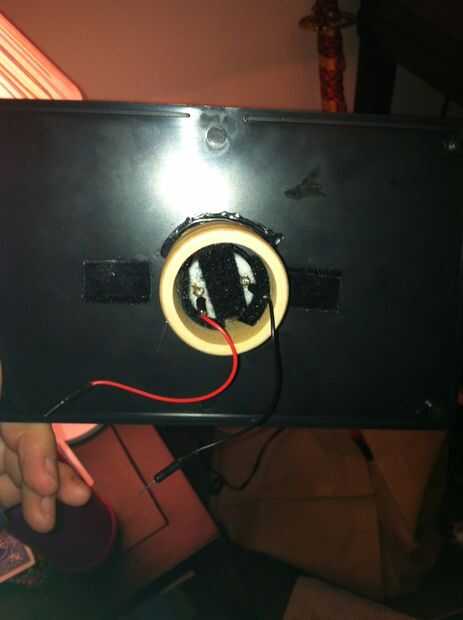

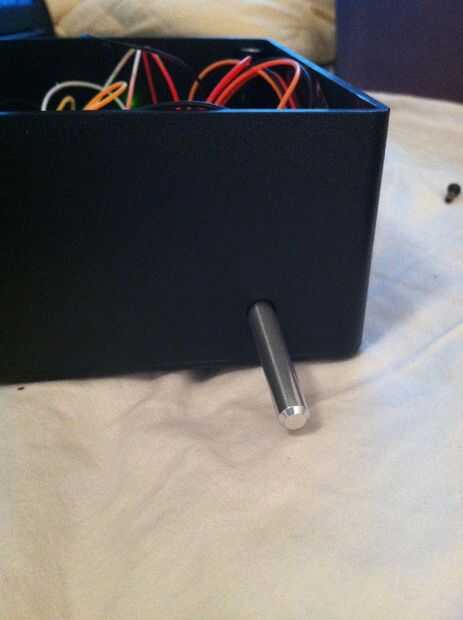

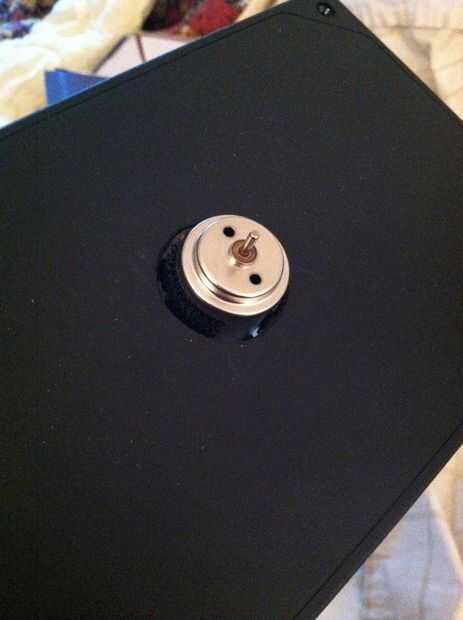

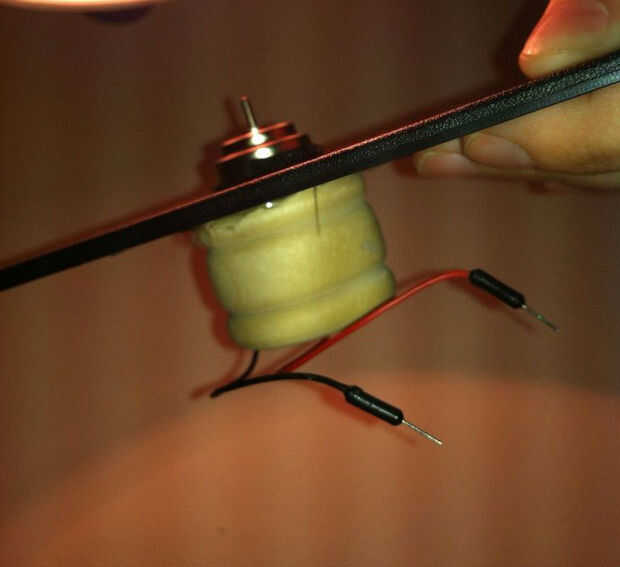

Para este curso nos dieron una caja con ciertas dimensiones que no podíamos cambiar. Pero podríamos cambiar las superficies de la caja. Taladré un agujero en el lado por lo que podría caber la manija del potenciómetro, así como el centro de la tapa para que el motor de la C.C. podría caber. Para fijar el motor en su lugar me pega un cilindro hueco de madera en la parte inferior de la tapa y colocar una tira de Velcro en su interior. Entonces para fijar los cables, soldado los cables positivos y negativos del motor dc.

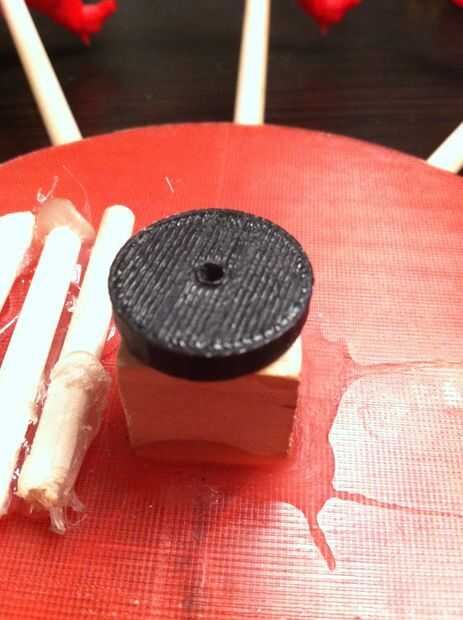

Puesto que el eje del motor era tan pequeño, he creado una pieza con un agujero que podría sujetar el eje mientras lo hizo girar. El cubo de madera de la tienda de arte que fui demasiado no era tan plano como parecía, así que 3D impreso un rodamiento más grueso y había pegado en la parte superior del cubo.
