Paso 7: Construcción y el cableado del puente rectificador

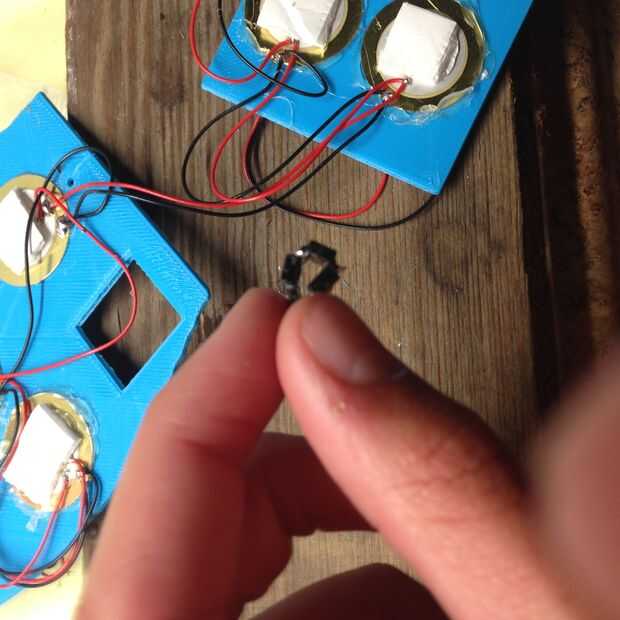

CONSTRUCCIÓN DE PUENTE RECTIFICADOR:

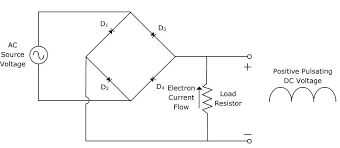

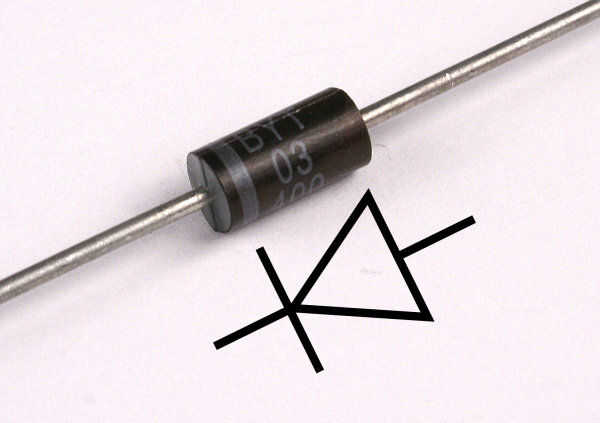

OK, para aquellos de ustedes que no saben como leer un diagrama de circuito, los segmentos de 4 líneas con flechas en ellas representan los diodos. Las flechas siempre apuntan hacia el lado del diodo marcado, también conocido como el lado positivo. Si usted tiene diodos pequeños, rectangulares, como yo, los lados positivo no están marcados por la coloración, pero más bien pequeños, líneas/muescas grabadas. Siguiendo este esquema, debe ser capaz de crear el diodo.
EL PUENTE RECTIFICADOR DE CABLEADO:

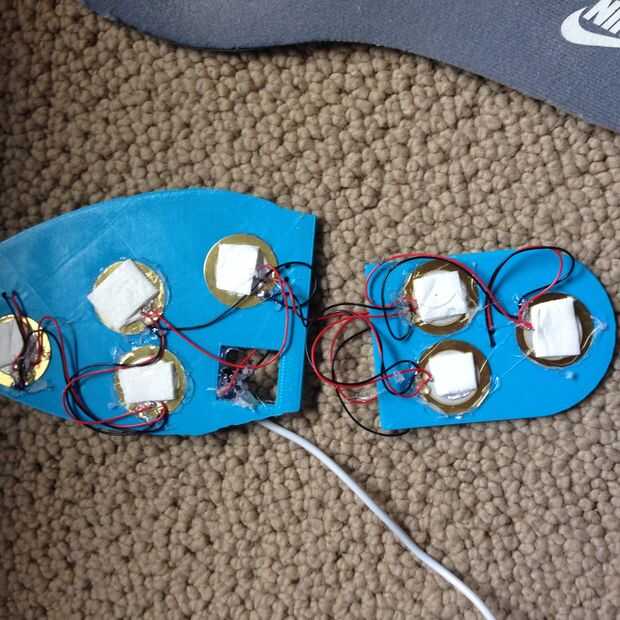

- Cable del piezoeléctrico cables al diodo según el diagrama del circuito. Puesto que la corriente AC, la posición de los cables son intercambiables, mientras que se conectan los diodos correctamente en el diagrama.

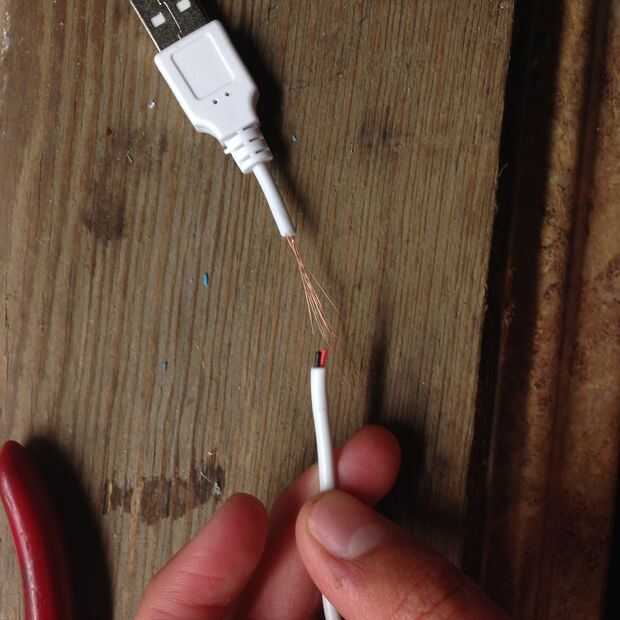

- Tira el cable de carga usb que viene con el paquete de batería para revelar los cables internos.
- Con el propósito de este proyecto, sólo necesita el rojo y negro alambres, así que los tira así.
- Torcer los hilos deshilachados de cada alambre y con soldadura de estaño

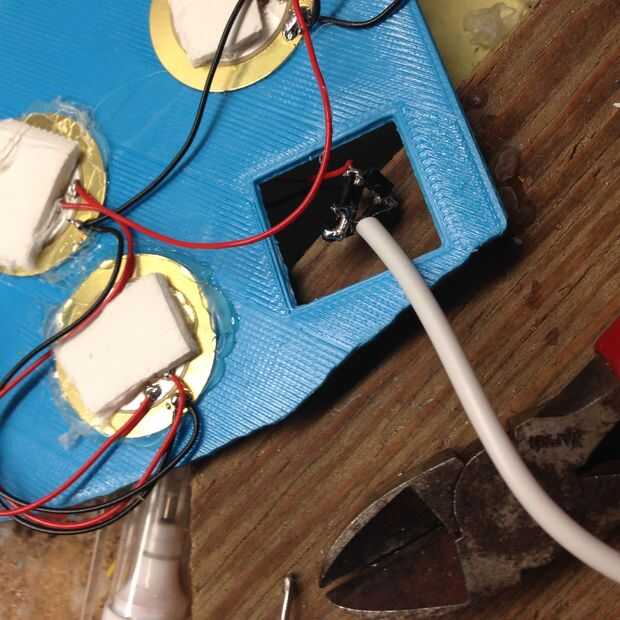

- Soldar los cables al diodo en consecuencia. Asegúrese de comprobar la polaridad ya que tensión tiene terminales positivo y negativo.
- Pegamento caliente las conexiones para evitar que los cables que interrumpe.
