Paso 2: Montar la electrónica

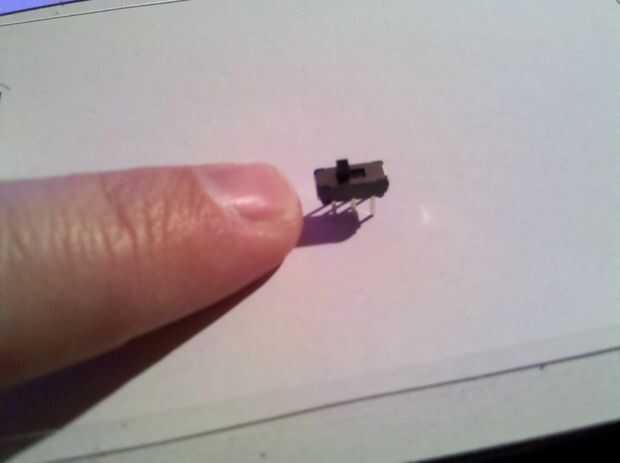

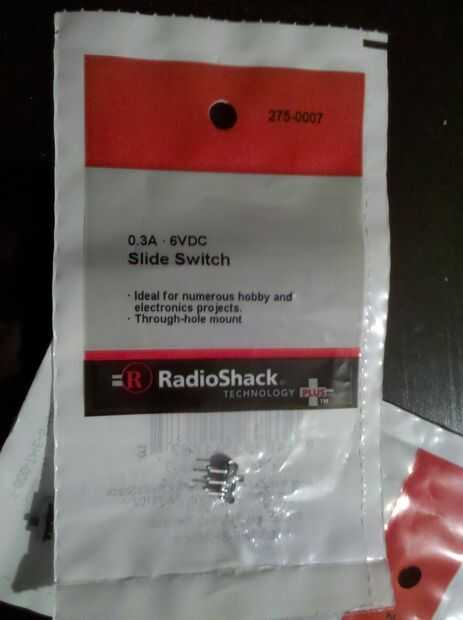

Piezas de buena electrónica son cada vez más difíciles y más difícil de encontrar en Radio Shack. Por suerte, encontré estos pequeños interruptores que eran perfectos para mi proyecto. Cada interruptor tiene 6 conductores que me dice que se trata de un interruptor DPDT (aunque no marcado). Es necesario interrumpir la corriente a los 2 LEDs por zapato, pero ya que parpadean de forma independiente, necesito un bipolar, interruptor de doble tiro para mantener los circuitos aislados.

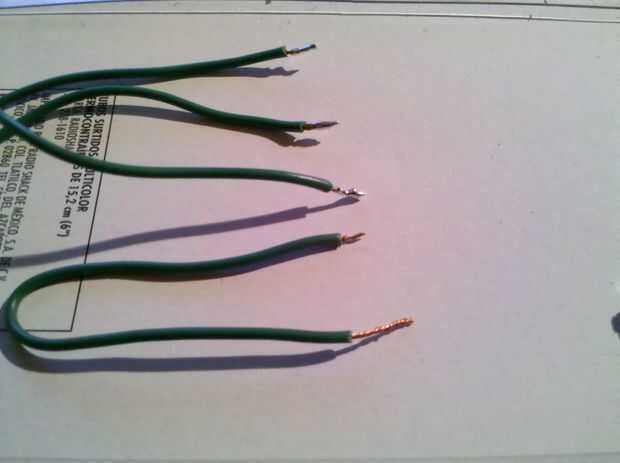

Sólo tenía un cable verde, pero si se puede te debe tratar de distinguir los cables para facilitar su vida más adelante. Cortar 8 cables de 3" largo y trenzado cobre filamentos para ellos agradable y limpio. Había cortado un extremo de cada cable muy corto. Este es el final que soldada al interruptor.

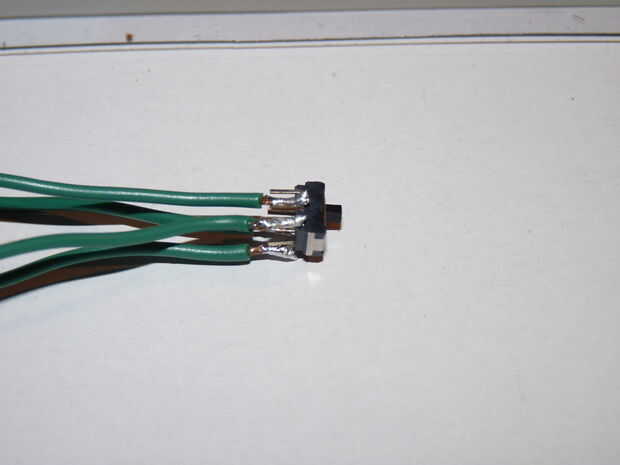

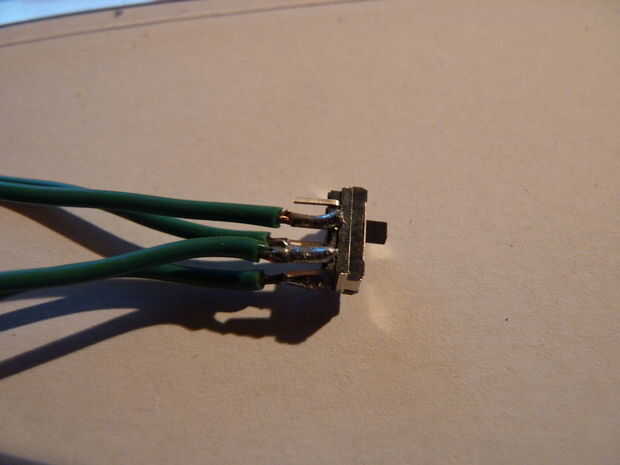

He utilizado un par de ayudar a las manos para sostener el alambre para soldar. Su difícil sostener el alambre, la soldadura y el soldador. Sería aún más difícil sostener también el conmutador. Para simplificar las cosas, de la lata los cables primero con suficiente soldadura para mantener a los conductores del interruptor. Una vez que todos los cables son estañados, tuve que mantener en su lugar y aplique un poco de calor con el soldador. Con un switch DPDT, sólo 4 de los conductores están en un momento. Si el interruptor está a la izquierda, los cables mediados están conectados a los cables de la izquierda. Si usted necesita más información sobre cómo conectar este switch, ir aquí.

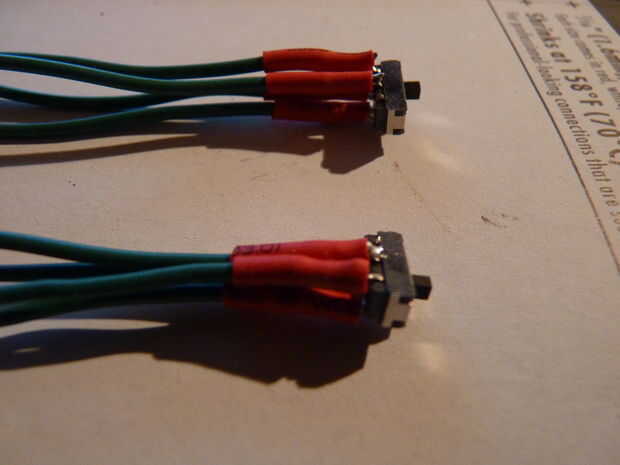

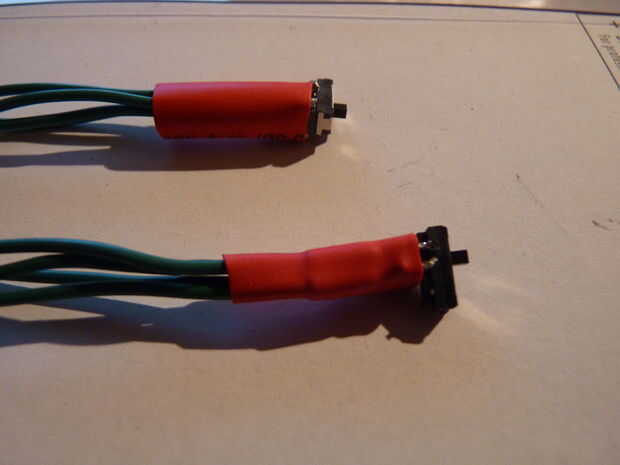

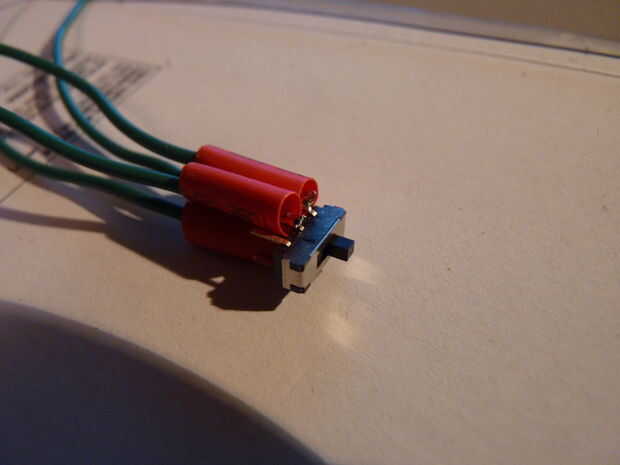

Una vez que todos los soldadores se hizo, I aislamiento en las conexiones con algunos tubos termocontraíbles estrecho. He añadido algo de fuerza a estas conexiones por envolver que todo con un pedazo más grande de calor tubería de encogimiento.
