Paso 1: Modificar la cámara desechable.
Inserte un juego de baterías cargadas de la cámara desechable y prueba el flash. Después de probar el flash un par de veces, deje que se cargue el flash y sacar las pilas una vez el flash listo luz está encendida. Tenga en cuenta que no se apague el flash al quitar las pilas. Entonces activar la cámara sin las pilas y deje el incendio. Esto es para descargar el condensador. Apague el flash.

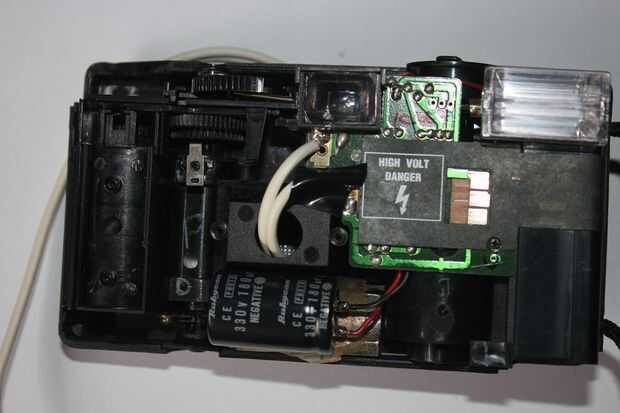

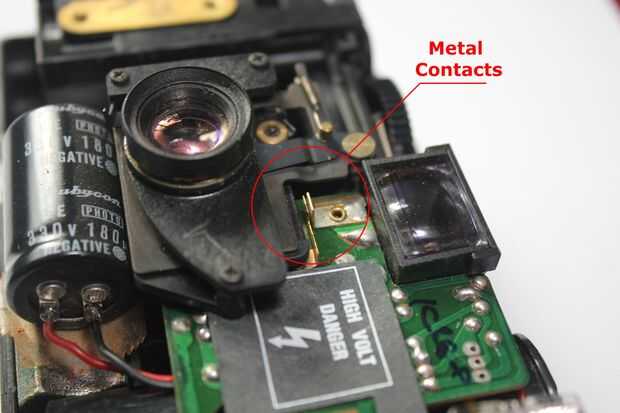

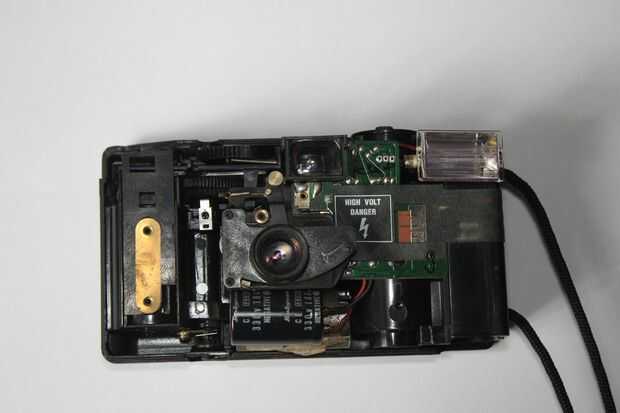

Ahora, quítate la cubierta frontal de la cámara quitando los tornillos que sujetan en su lugar. Una vez que usted quite la tapa frontal, expondrá todos los mecanismos internos. Tienes que buscar dos contactos que activan el flash. Esto es enteramente dependiente en el modelo de cámara, pero en la mayoría de las cámaras, se encuentra cerca del mecanismo de obturación, donde el obturador cuando está totalmente abierto, golpea los contactos y las fuerzas de un contacto a otro, disparo. Una vez que encuentre los contactos, confirmar por reinsertar las baterías y dispare el flash con un destornillador (con un mango bien aislado) al cortocircuito de los contactos. ADVERTENCIA: No toque los contactos o cualquier otra parte de la circuitería de la cámara con las manos desnudas. Cuando se carga el condensador, el voltaje a través de estos contactos puede ser tan alto como 400 V DC. En la cámara que utilicé fue 260 V DC como máximo. Después de que haya pruebas, descarga el capacitor una vez más siguiendo el procedimiento de descargando mencionado anteriormente.

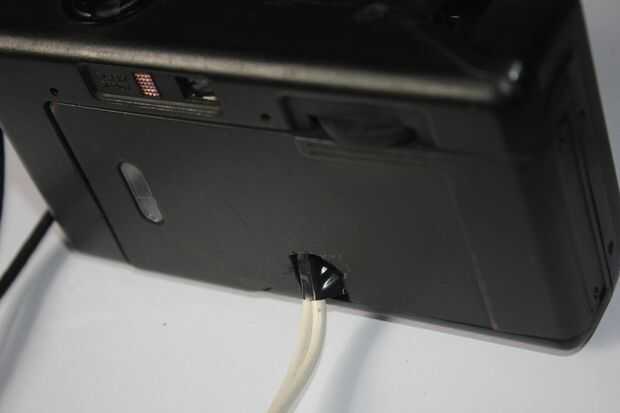

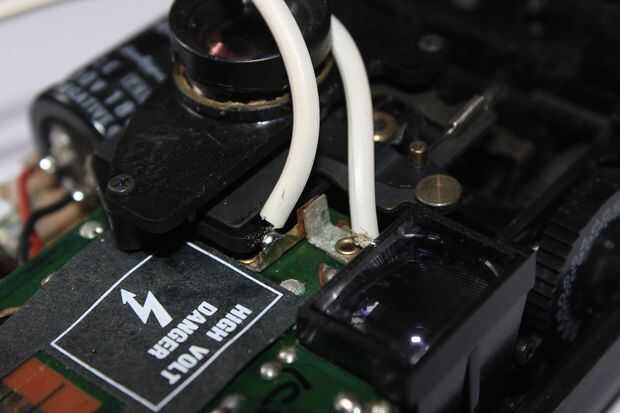

Una vez que ha encontrado y verificado los contactos que disparan el flash, tomar un par de cables y soldar cada cable a cada uno de los contactos. Así podría quedar alguna cinta aislante para asegurar que los contactos no toque y disparar el flash accidentalmente. Ahora tienes a estos cables fuera del cuerpo de la cámara de la derrota. Esto se puede hacer según su preferencia. He quitado la lente y el mecanismo del obturador y enrutado de los cables por detrás de la cámara y a través de una rendija en la puerta de la película. Entonces, la cubierta frontal de la cámara puede colocarse.

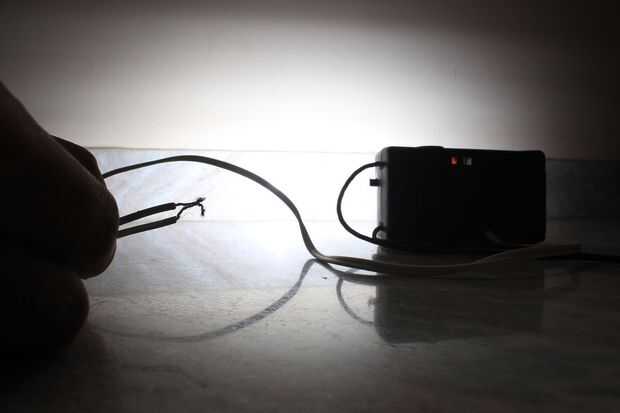

Eso es todo. La modificación de la cámara desechable está hecho, ahora vamos a probarlo. Inserte las pilas, encienda el flash, déjelo cargar durante un par de segundos y una vez que enciende la luz de flash listo, tocar los dos extremos libres del alambre para activar el flash. Recuerde, los extremos libres de los cables de disparo que sale de la cámara son en un alto voltaje, igual los contactos del gatillo (ya he mencionado esto), no tocar con las manos desnudas cuando el flash está listo para disparar.

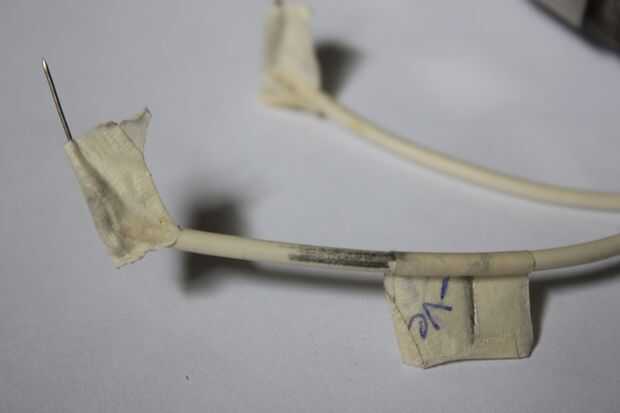

Utilice el multímetro para comprobar el voltaje a través de los cables de disparo cuando el flash está cargado. No te olvides de seleccionar el rango correcto en el multímetro, el voltaje medido será alrededor de 200-400V DC. Marcar los terminales positivo y negativo, necesitamos esto en el siguiente paso. Tuerza los extremos libres de los cables en los dos pasadores, los pernos ayudarán a insertar fácilmente los alambres en la protoboard. Yo no he soldado los cables a los pines, puede que les de la soldadura. Cinta de la parte superior de los pernos para evitar un cortocircuito accidental.
