Este instructable documenta una adaptación de los zapatos de embrague desgastados en un alrededor de 25 años de edad 9605W para añadir peso extra. Se pueden comprar recambio embrague zapatos en línea para alrededor de £25UK (google 'hotpoint 9605w embrague zapato repuestos'), pero este proyecto de adaptación fue hecho durante una visita de fin de semana para revivir una máquina tan amada por un pariente mayor - no hay tiempo que esperar para la entrega de repuestos. La reparación parece funcionar perfectamente, aunque a largo plazo (muchos años después?) el usuario debe escuchar los chirridos de metal contra metal, lo que indicaría que ha dado lugar más desgaste en los zapatos en los insertos ponderados de ponerse en contacto con la cubierta del embrague. Si esto sucede realmente sería hora de dejar de usar la máquina hasta zapatos de recambio nuevos.
Sólo repetir estos pasos si está seguro de lo que está haciendo. Algunos peligros son:
Posible amianto en el zapato del embrague - no tengo idea si estos contienen minerales peligrosos pero como sé que pueden.
Choque eléctrico por ejemplo de condensadores incluso después de la energía desconectada de la máquina. Sin embargo la reparación no involucrar directamente a toquetear cualquier cosa eléctrica.
Paso 1 - inspección

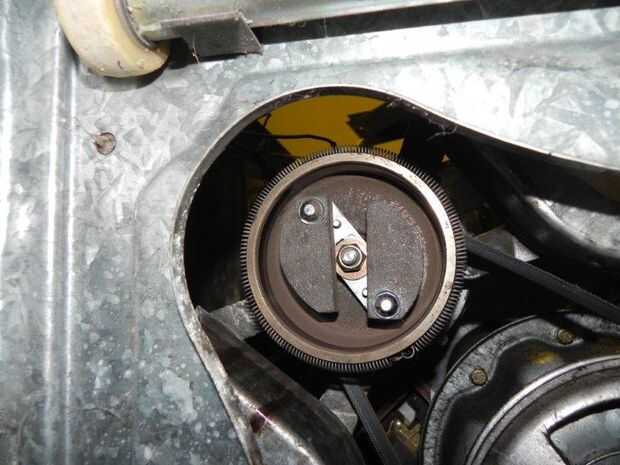

Comprobar si los síntomas coinciden con los descritos anteriormente, al tratar de un ciclo como enjuague. Si zapatos de embrague están desgastados, el giro del cuerpo puede estar enteramente ausente o puede ser débil. Tenga en cuenta que si la tapa está abierta la máquina no hará girar aunque sea los zapatos OK. Después de un ciclo de enjuague la máquina debe escurrir y exprimir, dejando la ropa seca y empujado de agitador central del tambor. Si los síntomas coinciden entonces asegúrese de ese tambor es drenado bombeado hacia fuera, luego desenchufe la máquina de la pared. El embrague es en la parte inferior de la máquina y en la parte trasera. Así que incline la máquina de forma segura (es pesada) remite a inclinarse contra la pared y hacer absolutamente seguro de que no pueda caerse hacia atrás contra usted. O usted puede inclinar completamente sobre su frente - si es así tiene una fregona práctica! Ahora necesita obtener una buena vista para arriba en la cubierta del embrague que se muestra en la figura 3. Cuando nuevas cada zapato es simétrica. Si cada zapato es aprox. como usar/asimétrica ya es fig 3 entonces zapato desgaste probablemente es causa de falla y puede proceder a la reparación o el reemplazo. Mientras estás en él, los clips de aceite el brazo de la rueda como se muestra en la figura 3.
Paso 2 - Quite la unidad de zapato viejo de la cubierta del embrague
¿ADVERTENCIA - zapato puede contener amianto? No dañe el zapato a menos que tenga aspiración de polvo apropiado en el lugar.
Obtener una llave o zócalo sobre la tuerca central y desenrosque. NO debe quitar los zapatos del brazo de metal del rotor.
Paso 3 - adaptar el viejo par de zapatos

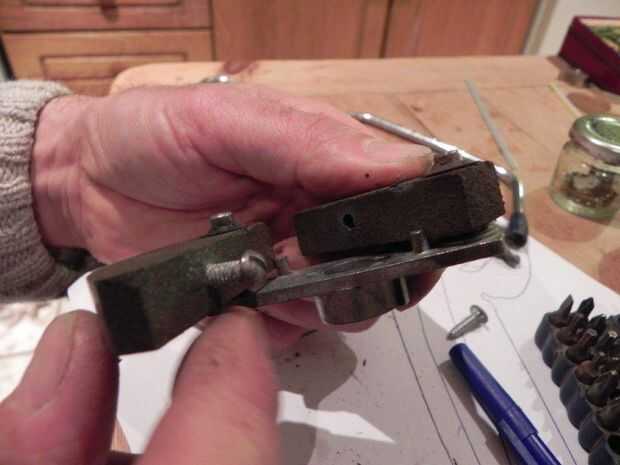

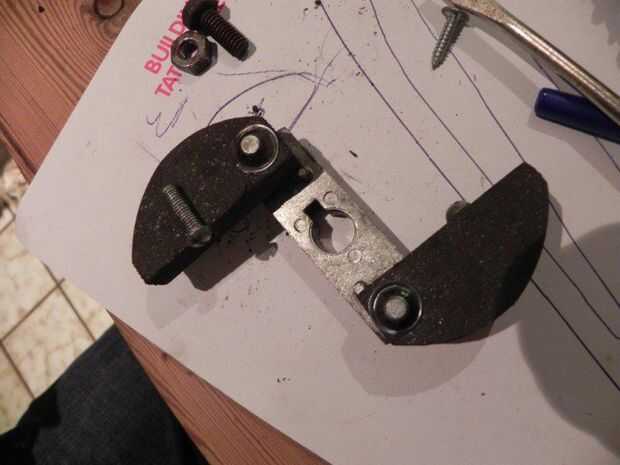

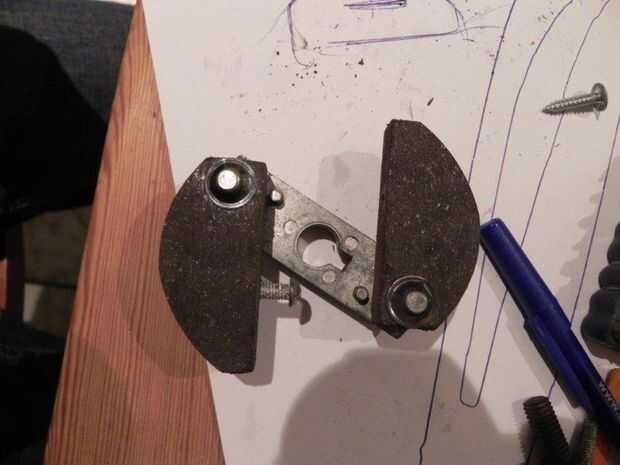

Desgaste del zapato ha provocado que el peso de los zapatos para reducir, que reduce la fuerza con que zapatos en contacto con el borde interior de la vivienda. Por lo que necesitamos ya sea comprar un nuevo par de zapatos de embrague (en cuyo caso obtener repuestos y vaya al paso 4) o agregar peso al extremo de la zapata más alejado el zapato cojinete/pivote. Esto debe hacerse sin afectar la superficie de contacto de los zapatos, incluso cuando se produce un desgaste más razonable. Esto podría hacerse mediante la construcción de araldite/epoxy en las caras interiores largo plano rectangulares de la par de zapatos (las caras que se enfrentan entre sí, que posiblemente involucra presentación a forma (ADVERTENCIA amianto especial para este procedimiento - no hagas esto si no al día sobre los peligros del asbesto). O como se muestra en la figura 4 y 5 y 6 se puede encontrar el tamaño adecuado par emparejado de pernos, cuidadosamente marque (simétricamente) y perfore (amianto alerta - y trata de no romper el contacto con la superficie) un piloto de talla ligeramente inferior en cara rectangular plana de cada zapato y atornillar el tornillo totalmente.
Paso 4 - Cambiar unidad del zapato en la cubierta del embrague.

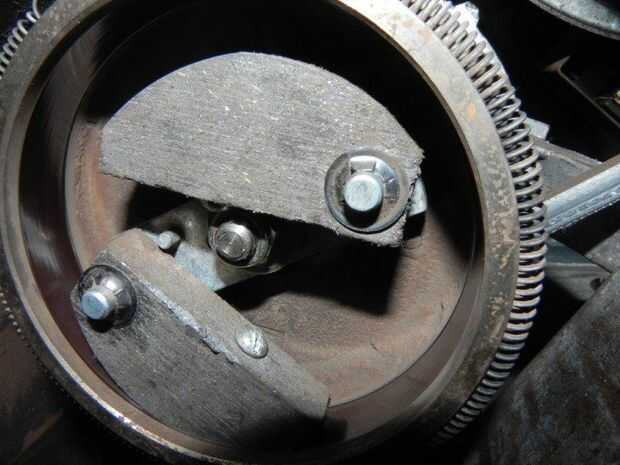

Fig 6 muestra zapatos reemplazados después de ambos zapatos adaptados con pesos de perno correctivas.
Entonces prueba su trabajo - buena suerte!
Retroalimentación por favor si tratas de este Instructable.
:) Dom
