Paso 4: Activar el módulo de pistola
Ahora tenemos que averiguar cómo disparar la pistola de forma remota. Es listo como se sienta para recibir etiquetas de láser, 6 etiquetas y se cierra la pistola no puede disparar, hasta que la pistola de encendido/apagado es ciclada en apagado otra vez. Así que mi solución, vamos a intentar encontrar un plomo que podemos activar desactivar el transmisor. Para ello, compró el arnés del conector de 859396 y cortar el conector de 4 vías apagado, dejando las puntas de 2 pulgadas de largo. Este se enchufa en la parte inferior del quad, hay dos receptáculos hembra, una clavija de 2 y 4 clavijas. La patilla 2 no ayudarnos, ya una vez que hemos podido comprobar con el voltímetro, que encontramos era energía todo el tiempo. Con un hogar hecho drone, agarra un canal se utiliza normalmente para el engranaje o las aletas en un avión y utiliza como su señal para cerrar el circuito de transistor y esa arma de fuego.
Después de algunas pruebas, parece en el enchufe de 4 terminales, podemos utilizar el cable color de rosa como la tierra y el cable negro obtiene una tensión temporal cada vez que se presiona la tecla video (estamos hablando de OVNI 829 quad sin cámara). Lo que trataremos de hacer aquí, es un circuito de puente de transistor simple, donde la activación del transistor oprimiendo la tecla video, se cerrará momentáneamente el circuito «desencadenante». En lugar de presionar el interruptor de proximidad (gatillo) para lograrlo. Que ser un lote de lujo hablan matie, pero vamos a cortar a la persecución. Con un hogar hecho drone, agarra un canal se utiliza normalmente para el engranaje o las aletas en un avión y utiliza como su señal para cerrar el circuito de transistor y esa arma de fuego.
Revise cuidadosamente hacia fuera el esquema, puede utilizar un protoboard para probar tu circuito. En retrospectiva, tengo podría no utiliza la placa de circuito, pero sólo por cable los componentes y enterrado en pegamento caliente :)

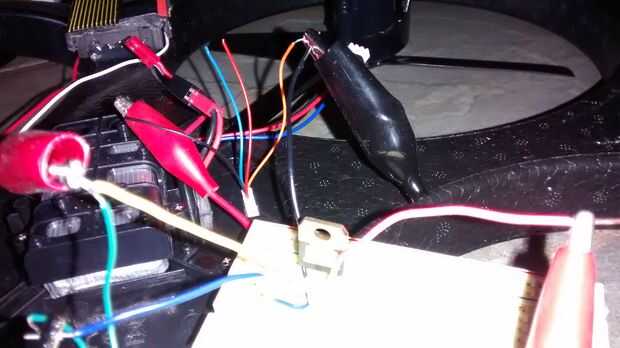

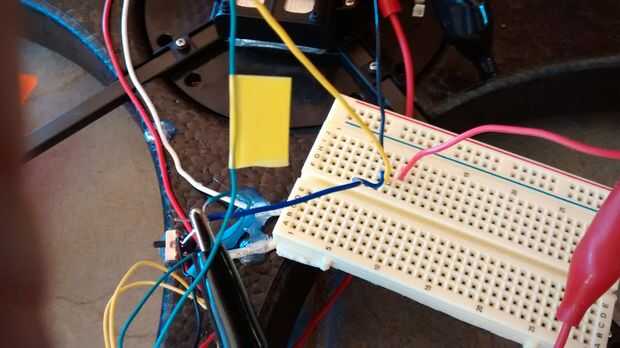

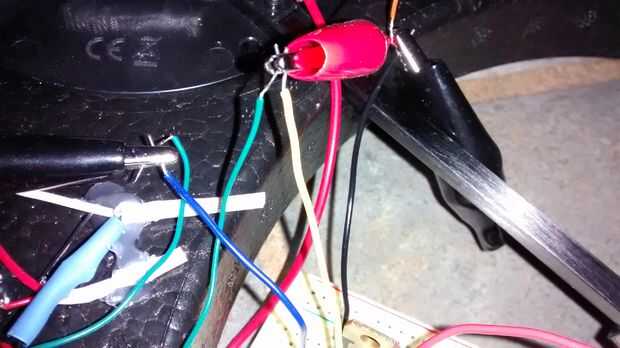

Las primeras cuatro fotos son nuestro circuito de prueba con protoboard. Por favor nota, como se detalla en el mismo PDF, los dos cables de color turquesa que se quitaron con el gatillo "interruptor de proximidad", no son reversibles. Con un multímetro, 4v puede medirse desde un cable a nuestro alambre rosa en OVNI 4 clavijas enchufe #U829-18. El transmisor tiene que ser en este paso, y enchufado la batería en el quad. El otro cable registrará ningún voltaje. Identifique el cable 4v color turquesa con un trozo de cinta, irá al colector (2) en el transistor. Una vez más, estudiar el esquema, es muy simple cuando se descomponen.

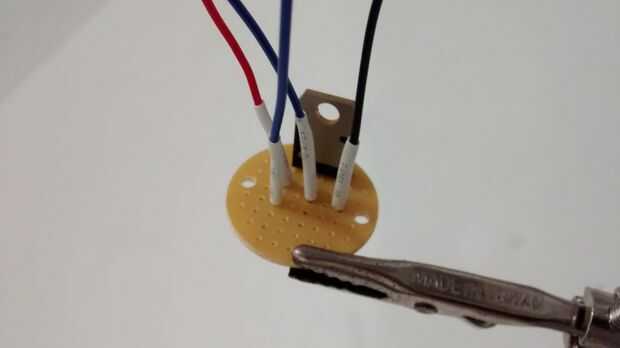

Los dos últimos pasos, Mostrar la placa está cableada. Hay no hay fotos de la parte trasera, pensé era un LG muy bueno, pero el circuito era bastante feo. Y hecho inicialmente mi circuito terminado, como que había accidentalmente un par cable conectado junto a través de los implantes de cobre en el tablero. Vea que usted no tiene que ser un experto para lograrlo.
