YourDuino: HandBat - Radar ultrasónico portátil usando Arduino (7 / 13 paso)

Paso 7: Detalles de construcción: hacer una base para Arduino y la caja de la batería

Hacer una base para Arduino y la caja de la batería:

  • Encontrar un pedazo de pesado corrugado (que dobla dos capas) de cartón o cartón pluma. Corte una pieza 3 por 4 pulgadas (7.6 cm por 10 cm).
  • Centro de la caja de la batería por un lado, con los alambres hacia 'adelante' (hacia el borde corto). Marque los 4 agujeros con un lápiz pequeño. Utilice un pequeño clavo o un punzón para perforar agujero a través de la cartulina en esos puntos.
  • Centro el Arduino/Yourduino en el otro lado de la cartulina con el conector USB hacia el mismo borde como los cables de caja de batería. Con el conector USB a la izquierda, la marca a través de 2 agujeros: superior derecha e inferior izquierda. Los 2 agujeros del sacador.
  • Corte dos trozos de alambre fino (#20 o 22) aproximadamente 8 pulgadas (20cm) de largo.

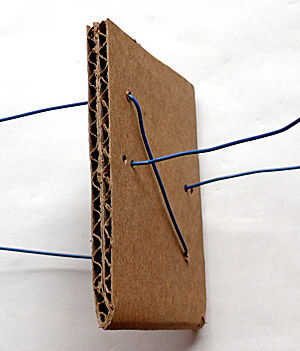

  • Hilo de rosca uno elctronico para arriba aunque los agujeros de centro más de la batería caso marcas. Enrosque el otro cable la dirección opuesta a través de la cartulina donde se encuentran los orificios de Arduino. Debe terminar pareciendo la foto a la derecha.

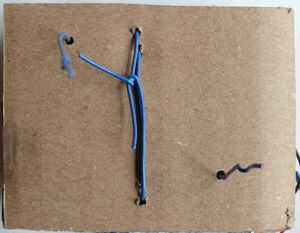

  • Ahora coloque la caja de la batería hacia abajo sobre sus cables, a través de los agujeros de centro más, con los cables de caja de batería en su posición original. Doblar los alambres más de 180 grados y bajar a través de los agujeros más externo, tensar los cables retuerza los extremos del cable firmemente contra el cartón, cortar los extremos del cable restante en cerca de 1 pulgada (2cm) longitud y aplanar el alambre contra la cartulina. Debería verse como la foto a la derecha, con el compartimento en el lado opuesto.

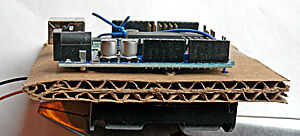

  • Deposite el Arduino/YourDuino sobre el resto de los conductores y gire con cuidado para mantener en su lugar. La Asamblea debería verse como la primera foto de arriba.
