Paso 6: Hacer que los carros y la aguja

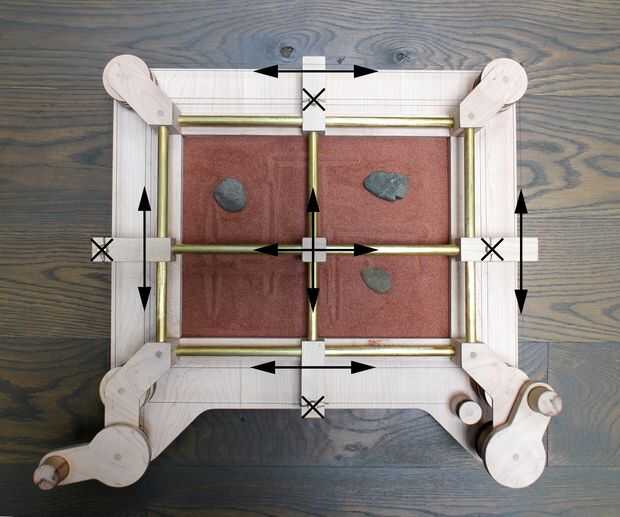

Los carros son las piezas de madera que se mueven a lo largo de los rieles del pórtico. Que son conducidos por el cable de giro sobre las poleas, y necesitan tener un túnel abierto para el cable pase a través y un punto fijo conectado al cable. Cada pórtico tiene un carro diferente a cada lado para lograr este movimiento.

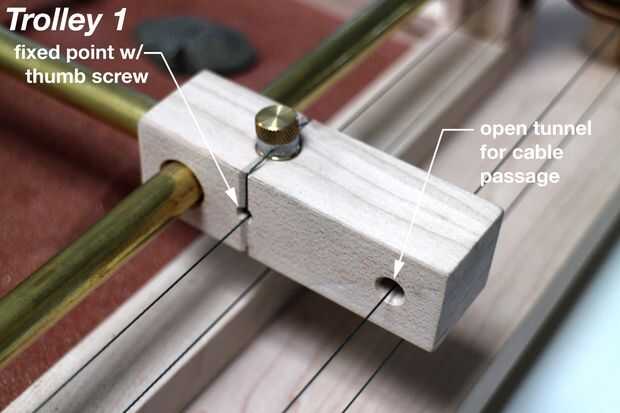

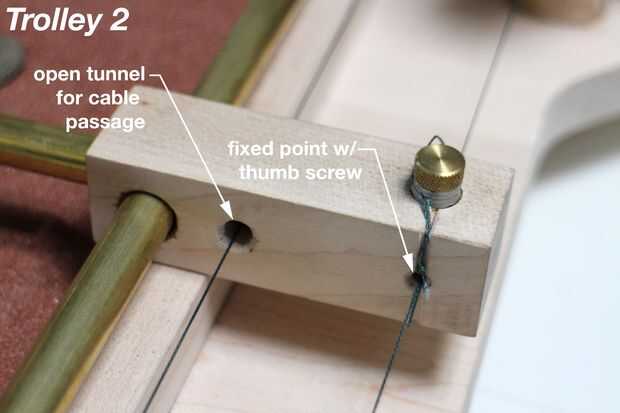

En el eje Y los puntos fijos son por ejemplo, a la izquierda en ambos carros, significado que estas piezas tienen que construirse diferentemente. Es por ello que en los dibujos de la tienda hay dos tipos diferentes: uno tiene el pulgar más cerca del tornillo con el agujero en el extremo (trole 1), el otro tiene el punto fijo más lejos del agujero (carro 2).

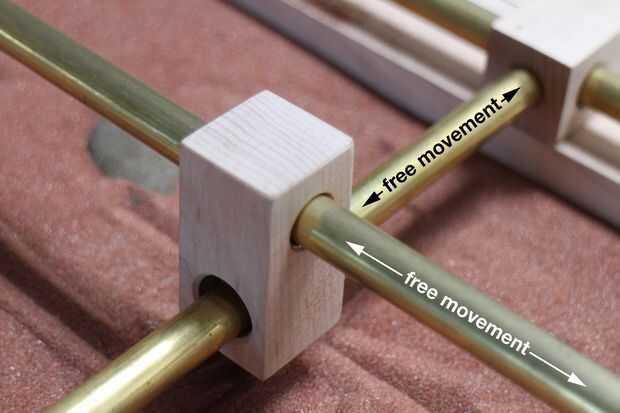

La aguja debe tener movimiento de cuota en ambos ejes en orden para ser capaces de dibujar curvas suaves. Usted notará que el orificio inferior de la aguja es más grande, esto es porque mi tolerancias eran demasiado apretadas para mi mano de obra y tuve que perfore un agujero más grande.

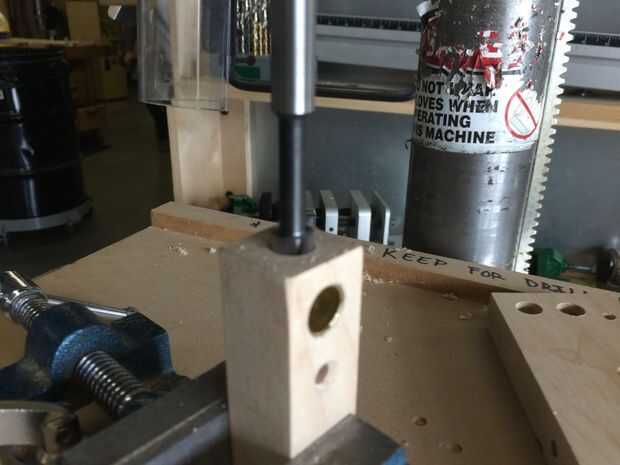

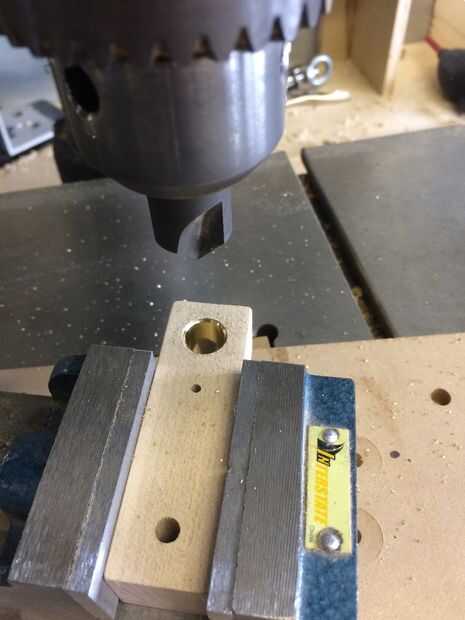

Los orificios de la tubería en los carros y el stylus tienen insertos de latón que hice por martilleo el tubo de latón de 1/2" en el agujero, corte y avellanar el borde del latón. Esta hecha para menos fricción, y es un detalle agradable si usted mira de cerca.
La corte alrededor del perímetro de los carros es una forma de controlar la tensión en el cable. Mantiene el cable en el agujero y el tornillo de pulgar, prevención de deslizamientos y sedimentación como se acostumbra la pieza. Hice esta ranura por una rápida, poco profunda, línea recta de corte en cada cara, y luego repasar con una Lima cuadrada en un ángulo de 45 º, dándome un buen surco.

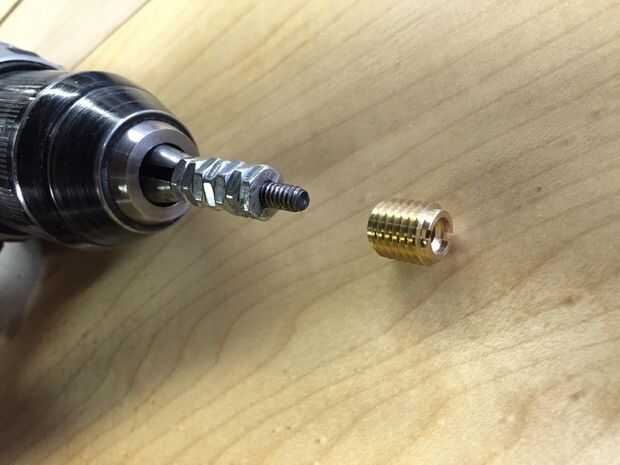

El orificio centrado en la ranura obtiene el roscado casquillo de latón. Esto fue un verdadero dolor para tornillo en la madera dura y arruiné 1 más de carretilla esta manera. Es muy difícil mantenerlos al ras en la parte superior, y es el mismo que el hueco de destornillador de cabeza plana en la parte superior la inserción tendrá la fuerza necesaria para atornillarlo. Eric Forman me enseñó este truco ingenioso para conseguir el inserto de tornillo en el uso de un tornillo de corte (10-24), un par de tuercas y un taladro que hizo mi vida mucho más fácil.
Como las dimensiones son cuidadosamente controladas y las piezas se prueban para el juego amplio mientras se mueven más allá de unos a otros, todo debe ir sin problemas. Una combinación de pegado en las plantillas de papel y marcar los cortes y agujeros a mano hizo el truco para este paso.
