Xtends - convertir su bicicleta en una bicicleta de carga largo (6 / 11 paso)

Paso 6: Añadir marco de la abrazadera

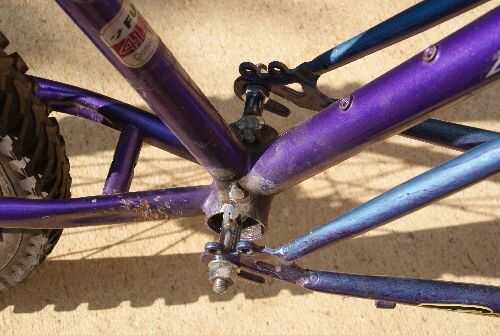

Xtends la unidad (marco de donantes con eje de unión) se une insertando el eje une las salidas posteriores de la bici principal y apriete las dos tuercas exteriores "poco apretadas" (lo suficientemente apretada para mantener el eje de vinculación en su lugar, pero permiten una cierta rotación. Véase la figura 1. (Tengo el trasero neumático está en su lugar en la foto pero no es realmente necesario todavía.)

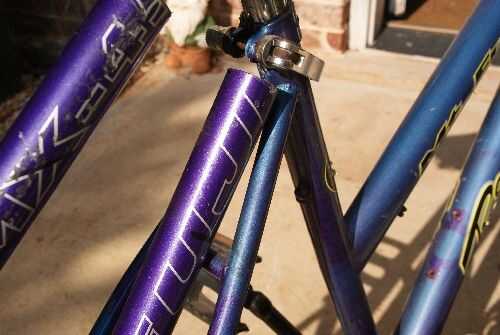

Gire la unidad Xtends para que el tubo principal de la unidad de Xtends oscila hacia adelante hacia el tubo del asiento de las principales de la bici (ver figura 2). Marque la unidad Xtends abajo del tubo donde se superpone el puente de freno entre los dos tirantes de la bici principal. Esta situación no es crítica para ubicarlo donde quieras la abrazadera que.

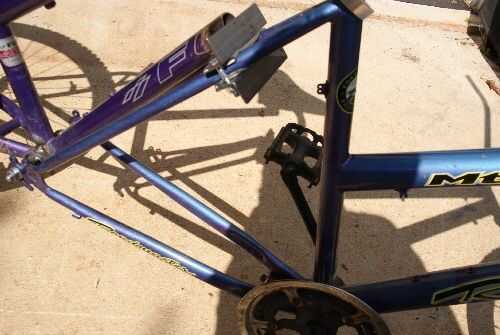

Usé 1" ángulo de hierro para las piezas de fijación de dos (ver figura 3). I cortar mi pinza 4.5" de largo y taladre orificios de 1/4" 1/2" en cada extremo. El extremo superior de la Xtends abajo (ahora corte a longitud) el tubo se suelda con autógena a la mitad de una de las piezas de hierro de ángulo y forma de la otra pieza de hierro de ángulo la parte trasera de la abrazadera. Dos 1/4" tornillos de 1.5" de largo que se utilizan para sujetar la abrazadera en su lugar. Utilice las tuercas de fijación de nylon o regulares tuercas con arandelas de seguridad.

Utilicé dos 3" largos trozos de llanta de bicicleta para amortiguar la abrazadera y rayar los tirantes de la bici principal. También no se apriete la abrazadera como podría aplastar los tirantes de la bici principal.
