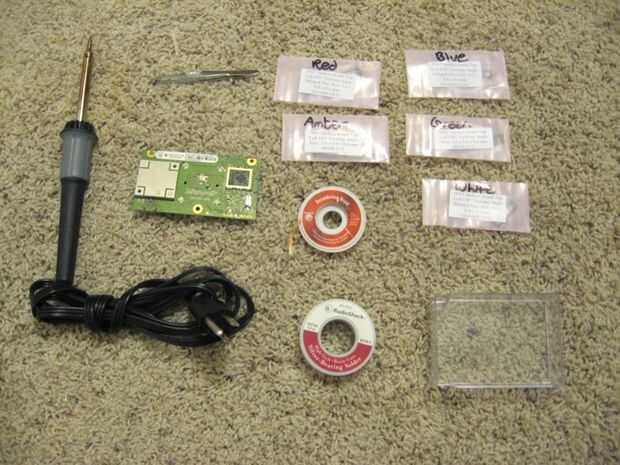

Paso 1: Piezas necesarias
Soldador ($10)- Estos pueden adquirirse en muchas tiendas de hobby, he usado un modelo de 15 vatios de Radioshack.
Soldadura ($4)- Te recomiendo plata resina base de la soldadura, la plata ayuda a crear una unión fuerte y la resina facilita el flujo de soldadura entre los componentes. Un diámetro más pequeño funciona mejor para este proyecto (.020 - 026.
Soldadura de cobre trenzado ($3)- Utilizado para quitar la soldadura sobrante. Esto es necesario para la limpieza de los terminales donde estaban los antiguos LEDs en el tablero sin hilos. Lo pones sobre la soldadura sobrante, aplicar el soldador a la trenza, y el exceso se absorbe en la trenza.
Pinzas ($3)- Estos son absolutamente necesarios hacer este proyecto. Mantenga los LEDs SMD, alinearlos en la dirección correcta y hacer posible soldar el LED sin que sopla lejos o vuelco. Compra que la pinza más consejos te puede, si son redondos el LED solo se dispara.
Xbox 360 placa inalámbrica (costo de una Xbox 360)- Viene con cualquier Xbox 360, contiene el reproductor 1-4 LED, LED de potencia y antena wireless.
Lunetas- Utilicé una caja de chincheta, se puede utilizar cualquier objeto adapte a tus necesidades. Un soporte adecuado debe ser a 1-2 pulgadas del suelo y ser capaces de mantener la placa inalámbrica plana e inmóvil. Otros objetos pueden ser intestinos pequeños, tazas - usted puede encontrar.
0603 SMD LED (~ $ 0,30 por LED)- Elegir que colores desea, he seleccionado un color diferente para cada LED para que coincida con mis controladores. No importa cuán cuidadoso o experto eres, basura/perderá muchos LEDs así que asegúrese de comprar extras. Cuanto más brillantes los LEDs la mejor, la diferencia entre un brillo 150mcd $0,22 y un LED de $0,37 500mcd vale la pena el extra coste.
Compra 0603 SMD LEDs ***
Puede ser difícil comprar las cantidades individuales de estos LEDs a precios bajos. Mi tienda favorita es Único LED. Tienen una selección muy amplia de difícil encontrar LEDs en excelentes precios.
Tener tu Xbox 360 vertical u horizontalmente orientado hace la diferencia. Cuando está vertical el LED de cuatro jugadores son uno rotado al izquierda, mantenga esto en mente si usted quiere modificar su controlador LED, ya que uso el mismo 0603 SMD LED y la orientación puede ser Lencería desconjunta.
Para los LEDs específicos que comprado, cada color es:
800mcd blanco - botón de encendido
rojo 500mcd - jugador 1
380mcd azul - jugador 2
130mcd ámbar (amarillo) - jugador de 3
verde puro 200mcd - jugador 4
