Paso 1: Hardware y cableado Info

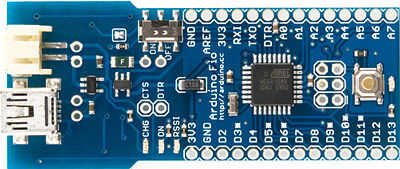

Arduino FIO
* http://arduino.cc/en/Main/ArduinoBoardFio
* https://www.sparkfun.com/products/10116 ($25)
Microcontrolador: ATmega328P
Velocidad de reloj: 8 MHz
Voltaje de operación: 3.3V
Voltaje de entrada: 3,35 -12 V
Pro:
* Incluye un zócalo Xbee ya (ahorra $10)
* Baterías de Ion de litio polímero de sparkfun proporcionan 3.3V, ningún componente elevador (3.7 a 5V) necesario (ahorra $6)
* Incluye cargador mediante puerto USB (ahorra $ 10-15)
Con:
Usted necesitará un 3.v a 5.v paso a paso para la pantalla (cuesta 5$)
No directa interfaz de programación disponible. Necesitará usar tableros de cables/breakout FTDI.
La dimensión más larga es ligeramente más grande que la matriz de LED
--------------------------------------------------------------------------------------------------------- Matriz de LED - interfaz Serial - rojo/verde/azul (visuales)
* https://www.sparkfun.com/products/760 ($59,95)
* Se comunica a través del Protocolo de entrada serial SPI
* Funciona con 5V (si no subes hasta el voltaje de 3.3 a 5 v, se Obtén colores muy pálidos y una tasa de refresco inestable)
De corriente: 120mA 275mA (típico) (máximo)
* Dimensión: 2.38x2.38 "x0.78 ''
Cableado: (Utilizando la interfaz de SPI)
* VCC(5V) <> – 5V
* GND <> – GND
* MOSI <> – PIN11
* CS <> – PIN10
* SCLK <> – PIN13
---------------------------------------------------------------------------------------------------------
Triple eje acelerómetro Breakout - ADXL335
* https://www.sparkfun.com/products/9269
* "Bajo ruido y consumo de energía (320uA)"
* Rango de detección: + /-3g.
* Potencia entre 1.8-3.6V
* Ancho de banda: 50Hz
Cableado:
* 5V/tierra: como de costumbre
* X <> – Pin analógico 0, Pin analógico Y <> – 1, Z <> – Pin analógico 2
--------------------------------------------------------------------------------------------------------- XBee 1mW rastro antena serie 1 (x2) (comunicación inalámbrica)
* https://www.sparkfun.com/products/11215
* Punto a punto (PTP) y punto a multipunto (PTM) radio corriendo el [[http://en.wikipedia.org/wiki/IEEE_802.15.4 |IEEE 802.15.4]] protocolo
* Este es un módulo simple, más barato de XBee con bastante gama, fácil de controlar (de serie 2), permite la comunicación punto a punto y broadcast.
* Elegí antena traza puesto que la cantidad de espacio utilizado era una preocupación básica, y traza la antena es suficiente.
Receptor radio debería funcionar dentro de la caja de plástico. "Las radios no tienen cualquier problema irradiando a través de cajas de plástico o las cubiertas, y así las antenas pueden ser completamente cerradas en este tipo de situaciones. Información
Cableado:
* Sólo colóquelo en el zócalo XBee de FIO!
--------------------------------------------------------------------------------------------------------- Motor de la vibración
* https://www.sparkfun.com/products/8449
* Vibra en el beat o controlados manualmente en tiempo real!
* 2-3.6V, rango de operación.
De corriente: 75mA (nota que fio proporciona un máximo de 40 mA por pin)
* En el prototipo actual, se pega dentro de la caja.
--------------------------------------------------------------------------------------------------------- Desglose básico de FTDI - 3.3V
* https://www.sparkfun.com/products/9873 (14,95$)
* Para programar el microcontrolador con conexión USB
* Obras de 3.3V
* "Utiliza SMD 6 pines en la parte inferior"
* "Este tablero auto restablecerá cualquier placa de Arduino que tiene el pin de reset trajo hacia fuera a un conector de 6 pines"
* "Este tablero tiene TX y RX LEDs que permiten ver tráfico serial en los LEDs para verificar si la Junta está trabajando"
* Cable USB adicional necesaria (un <> – mini B).
Cableado:
* Sólo es necesario cuando el programa en FIO, no forma parte del sistema remoto de actualización. Actualmente utiliza conectores macho 6 pines.
--------------------------------------------------------------------------------------------------------- Dongle de XBee Explorer
* https://www.sparkfun.com/products/9819 ($24,95)
* Le permite plug-in hardware de XBee al ordenador. El equipo verá el dispositivo a través de un canal COM.
* Software uso X-CTU para configurar tu XBee. Más detalles se presentan en etapas más
--------------------------------------------------------------------------------------------------------- Batería de ión de litio polímero - 2000mAh
* https://www.sparkfun.com/products/8483 (16,95$)
* Muy delgado, peso ligero
* 3.7V en 2000mAh
* Batería incluye protección incorporada contra sobre voltaje, sobre corriente y mínima tensión.
Nota: espera que el consumo de energía de diseño propuesto:
* 270mA (max) matriz de LED
* 50mA XBee unidad
* arduino 30mA (máx.)
* Total: 350mA (peor caso), 2000mAh debería ser suficiente para acerca de 6 hrs de operación desconectada!
--------------------------------------------------------------------------------------------------------- Caso proyecto
* https://www.sparkfun.com/products/8601 (9,95$)
* Tamaño: 3.95x3.16 (pulgadas) internas (sobre 10cmx8cm) y un poco más grande en externo
* Altura: 0,75 '' interno, 1 externo

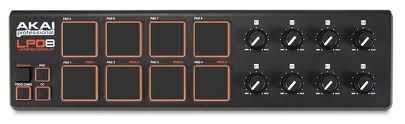

--------------------------------------------------------------------------------------------------------- AKAI LPD8 controlador de teclado MIDI [[opcional]]
* http://www.akaipro.com/lpd8
* Se utiliza tanto para software de control de DJ y el programa de Control de PC X-Trak. Puede utilizar cualquier mapeo MIDI y personalización para su propia configuración.
Los controles se asignan a Preset 4, que por defecto envíe mensajes MIDI en el canal 4.
Distribución de índice del botón:
5 6 7 8
1 2 3 4
Mensajes de cambio de programa: 1-8 = > seleccione el tipo de pantalla correspondiente.
Mensajes de la almohadilla:
1 = > vibraciones en ceñida (conmutación con. / desc.)
5 = > fuerza de vibración (momentánea de encendido/apagado)
--------------------------------------------------------------------------------------------------------- Otros requisitos de hardware
Alambres, soldadura material, mini breadboard (https://www.sparkfun.com/products/7916)
