Paso 1: Pensar largo y tendido
Empieza con un buen diseño/plan para evitar sorpresas por el camino. Este paso implica principalmente algunos pensamiento y tal vez algunos dibujos.
Algunas de mis necesidades para que el reloj fueron:
- Tuvo que ser profesionalmente buscando: bordes de frente (no acrilico), blanco para mezclar en la pared blanca, de cristal...
- Ser capaz de controlar todos los LEDs individuales, no sólo en grupos por palabra, por lo que puede ser utilizado como una matriz para mostrar texto y números (por ejemplo, fecha y temperatura)
- Mantener el bajo coste (pero era aceptable un par 100 euros)
- Utilizar un PCB hecho profesionalmente
Parte de cada proyecto que hago es aprender una nueva habilidad (o unas nuevas habilidades). En este caso algunas de las nuevas habilidades que quería aprender eran diseñar un PCB (aunque simple) y de preparación para la fabricación de. - Como un marco posible, no voluminoso alrededor de él
- Precisa hasta el momento, en palabras
- Ser compatible con Arduino: utilice un microcontrolador ATmega328, corriendo el bootloader de Arduino y el IDE de Arduino y librerías para programar.
- Ajustar automáticamente el brillo de los LEDs
Decidí construir un reloj bastante grande: 50 cm x 50 cm (20" por 20") con una cuadrícula de 16 por 16 caracteres, con detrás de cada personaje un LED blanco brillante. Esto hace un total de 256 LEDs, que quería ser capaz de controlar individualmente. Voy a hablar sobre los detalles del circuito en el siguiente paso, pero en el dibujo puede ver ya que opté por usar un chip específicamente diseñado para matriz de LED de 8 por 8 en coche (bueno, por supuesto tuve que usar cuatro de las personas para manejar una matriz de 16 x 16).

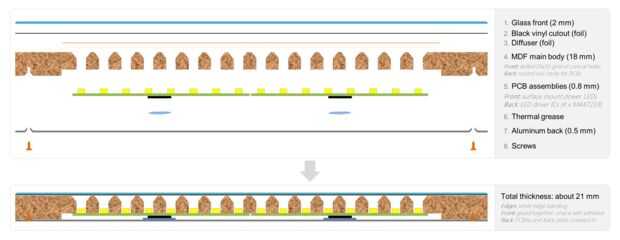

El cuerpo principal del reloj se debe pasar de un 18 mm (~3/4 ") gruesas de la hoja de MDF, con los agujeros cónicos delantero 256 y en la parte posterior una cavidad para el PCBAs con LEDs y electrónica de conducción. También planea cerrar la parte posterior con una hoja fina de aluminio que podría duplicarse como un disipador de calor para los reguladores de tensión y controladores de LED. En retrospectiva, probablemente habría sido fino sin calor se hunde, pero mejor seguro que lo sentimos (y su agradable que la parte de atrás está cerrada para proteger la electrónica).

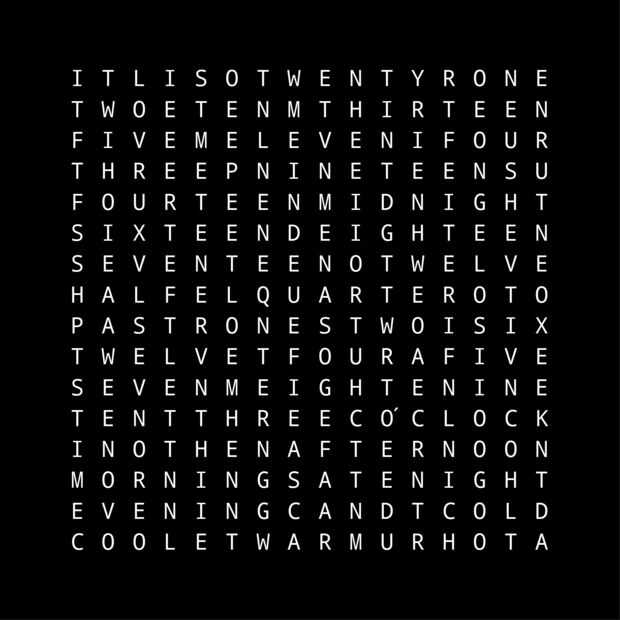

El frente (placa frontal) se pega al cuerpo principal, que hace que sea difícil reemplazarla, pero también hace buen aspecto (no hay marco ni tornillos ni nada). Consiste en tres capas: una delgada Lámina de vidrio (2 mm), un recorte de vinilo autoadhesivo negro y un difusor (papel). La etiqueta engomada del vinilo cubre toda la hoja de vidrio y se pega a la espalda de él. Los personajes (espejo) se cortan en el vinilo. El difusor se intercala entre el vinilo y el cuerpo principal. La placa fue diseñada en Inkscape temprano en el proyecto.
También tenga en cuenta que esto es donde hice mi primer error horrible (por lo que no tienes que). Cuando yo primero coloca la rejilla de caracteres en Inkscape (sólo un lienzo negro con texto blanco en la fuente de ancho fijo Droid Sans Mono ), se me olvidaba una palabra. Sólo noté más de un año más tarde después de que el recorte de vinilo había sido fabricado. Me atrevo a mirar en el dibujo una encontrar el error. La palabra que falta se puede formar por combinación de partes de otras dos palabras, así que el reloj aún funciona, pero va a ser una monstruosidad para años venideros. No seas tan estúpido como era, cuádruple Compruebe su diseño!
