Wireless control Hovercraft (Wonder4) (8 / 11 paso)

Paso 8: Conexión del circuito

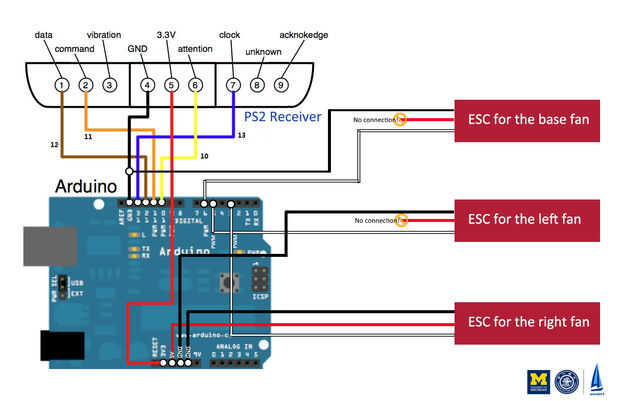

(1) conectar el receptor de PS2 y los tres CES a Arduino como se muestra en el dibujo a continuación esquemático. (Figura 8.1)

(2) Conecte la batería al conector T para probar las conexiones. En este momento escuchará un tono de timbre como las hélices sin cepillo deben inicializar. Si no oye un tono de timbre, vuelva a verificar las conexiones.

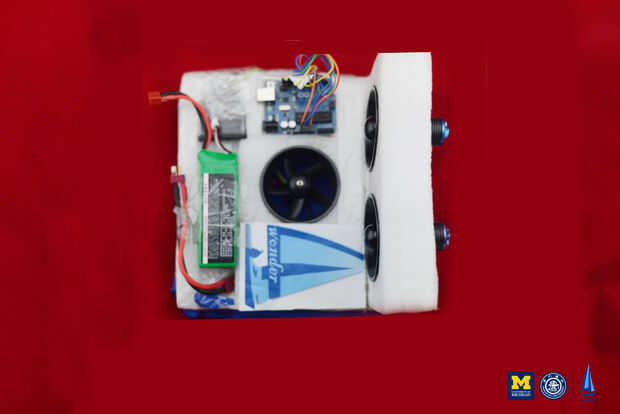

(3) Desconecte la batería. Fije la batería y la placa Arduino en los puestos designados (ubicación 2, figura 4.2, paso 4) usando la fibra reforzada cinta (o equivalente). (Figura 8.2)
