Wii Nunchuck adaptador (9 / 9 paso)

Paso 9: Probar el adaptador de

Si no tiene instalado el programa de Arduino pero luego ir a www.arduino.cc/en/Guide/HomePage y siga el arduino conseguir comenzado tutorial.
Parte I
1) Descargar estos 2 archivos
www.megaupload.com/
www.megaupload.com/
2) crear una nueva carpeta llamada "WiiChuckDemo" sin las comillas.
3) coloca los 2 archivos en la carpeta
4) abierto arduino IDE e ir archivo > Abrir > y abrir "WiichuckDemo.pde"
5) subir ese bosquejo a tu arduino
6) terminamos con la parte 1

Parte II
+ varios alambres de puente
+ 4 leds
+ el adaptador nunchuck
+ tablero de pan o protoshield
+ y un nunchuck de wii

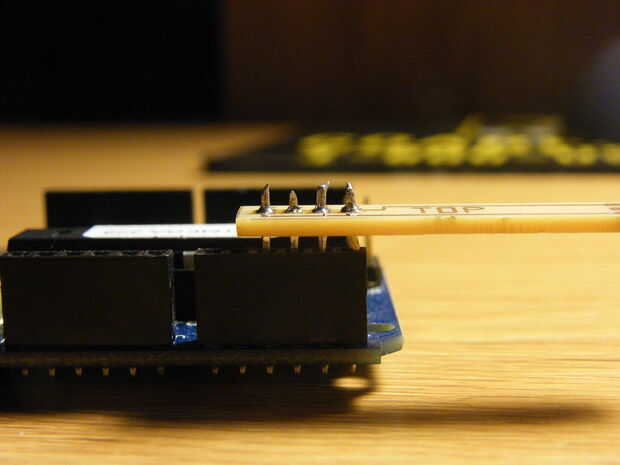

1) Conecte el adaptador en los pernos análogos 5,4,3 y 2 como se muestra en la imagen 1.

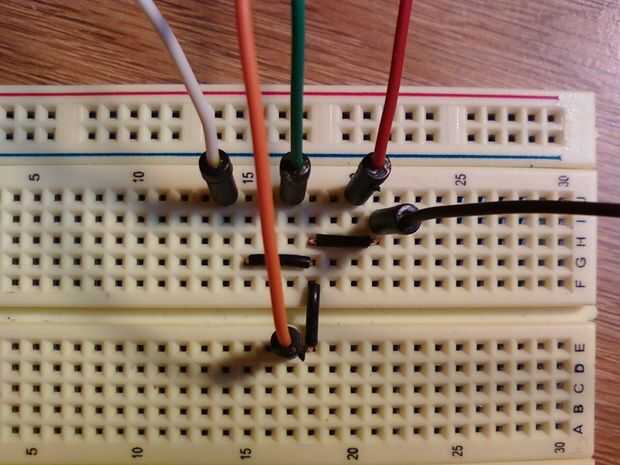

2) fueron ahora van a poner en todos nuestros puentes de tierra, en un estilo "daisy chain". (imagen 2)
3) poner ahora en todo el cable que de piernas positivo de los LED correspondientes hay pasadores en el arduino. (imagen 3)
HASTA llevó = pin digital 4
Led abajo = pin digital 5
Led de la izquierda = pin digital 2
Led derecho = pin digital 3

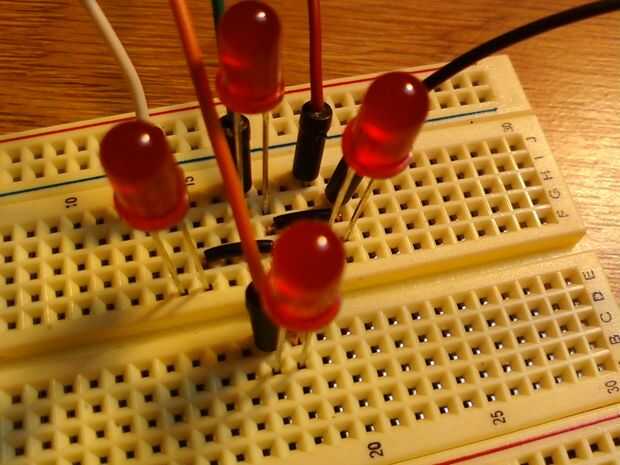

4) ahora es el momento para colocar los leds en el tablero de pan, asegurándose de que la pata corta o el lado plano del LED está en el suelo, y la pata larga es el positivo (o el cable a los pines digitales del arduino) (imagen 4)
5) enchufe wii nunchuck
6) Encienda su arduino
7) y hopfully va a trabajar si ahora deje un comentario y yo intentará mi mejor para ayudarle.
8) aquí está un video de demostración
