WiFi activado cachorro Condo (7 / 10 paso)

Paso 7: electrónica

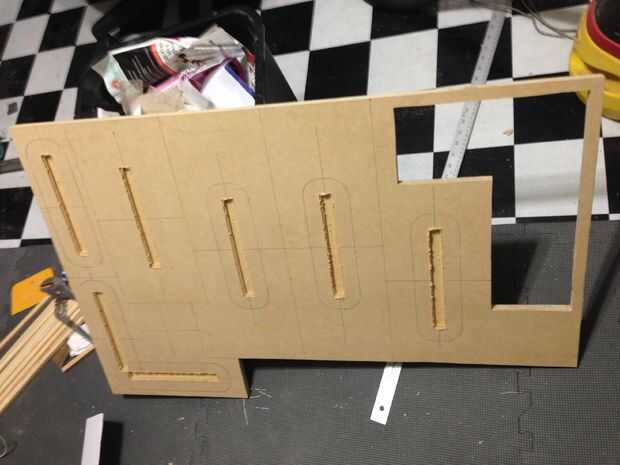

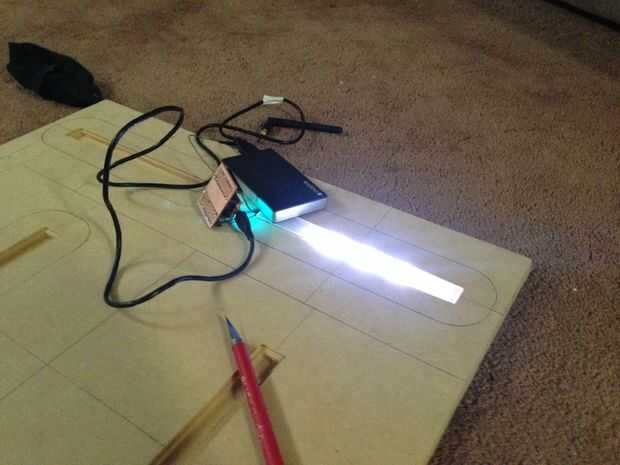

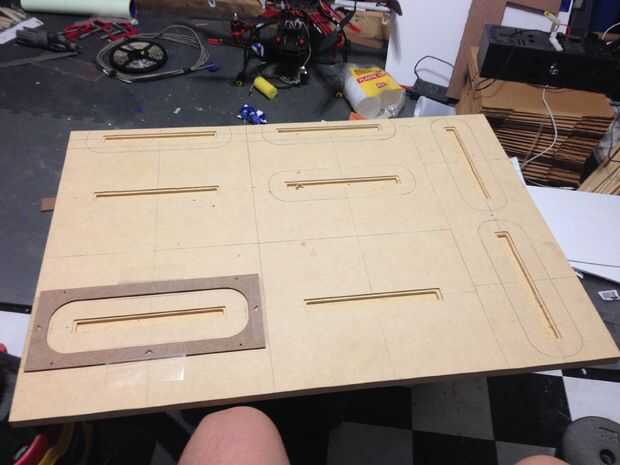

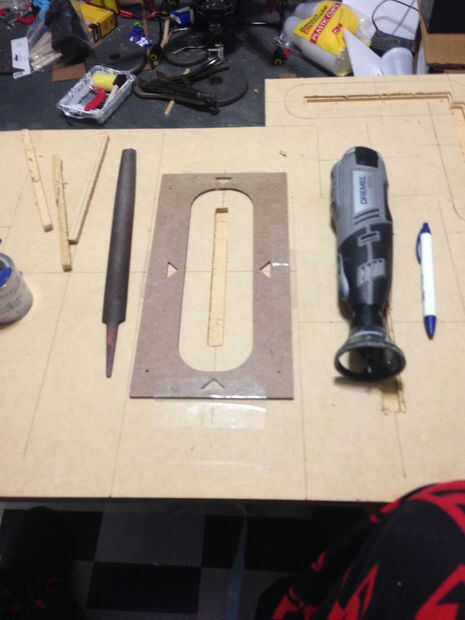

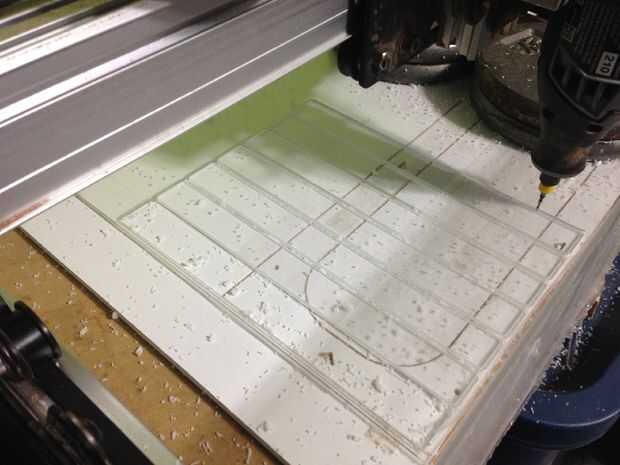

Ahora para la parte impresionante! Ya que mi shapeoko no es lo suficientemente grande como para caber los pisos en he tenido que crear plantillas en sketchup que funcionara con mi dremel. Mide la distancia desde el exterior de la cubierta de enrutamiento dremel a la broca y dos plantillas: una para cortar el canal donde el LED se sentaría y uno para el plexiglás sobre se sentaría en. Para asegurarse de que el LED no va a ser corruptos he hecho pequeños triángulos en las plantillas para alinear a las mediciones que hice en las plantas. Cuando se cortaron todos los canales usé la dremel para conectar todos ellos juntos los cables podrían ejecutar a través de ellos. Luego le puse todos los cables en la caja de un proyecto en la parte superior del condominio.

Soldadura de LED

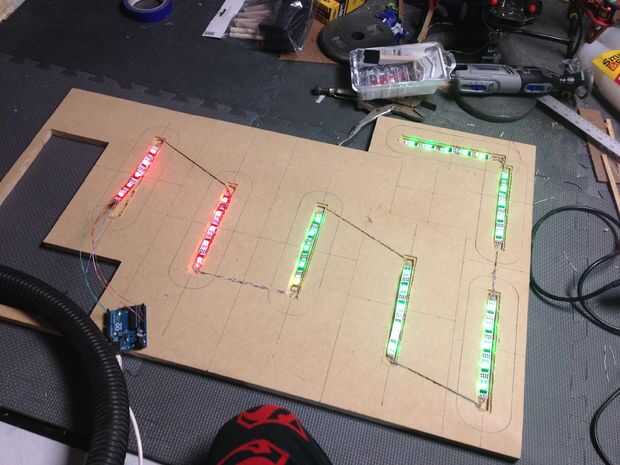

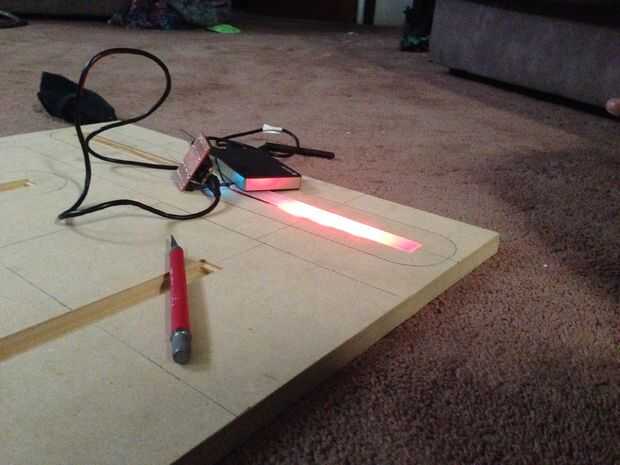

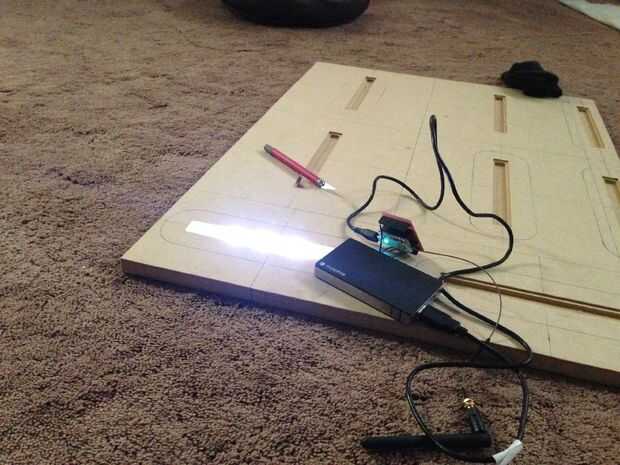

Después de que el funcionamiento de madera fue hecho cortar segmentos de 5 LED de un rollo de WS2801 LED y puso en los canales. Mientras que fueron chillin en los canales medir los cables a la distancia que los LED fueron unos de los otros y soldarlos juntos. Después, tome el LED conectado y los ponen en los canales para asegurarse de que la distancia era correcta. Después de cada sección fue soldado en prueba con un arduino positivas estaban trabajando.

Cubriendo los canales de cable

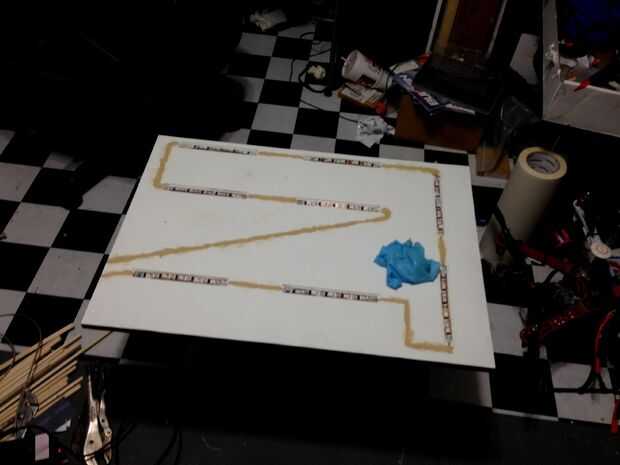

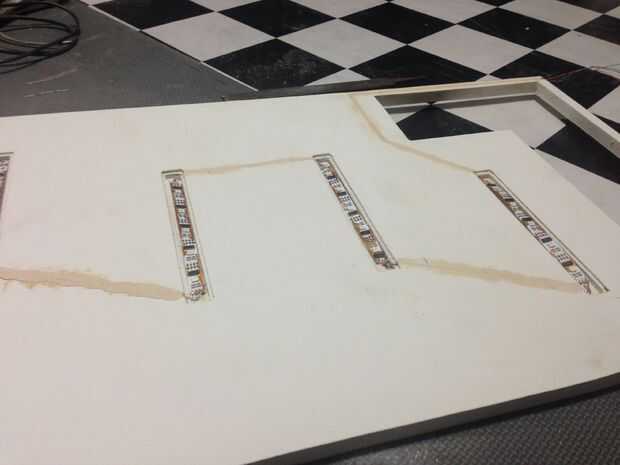

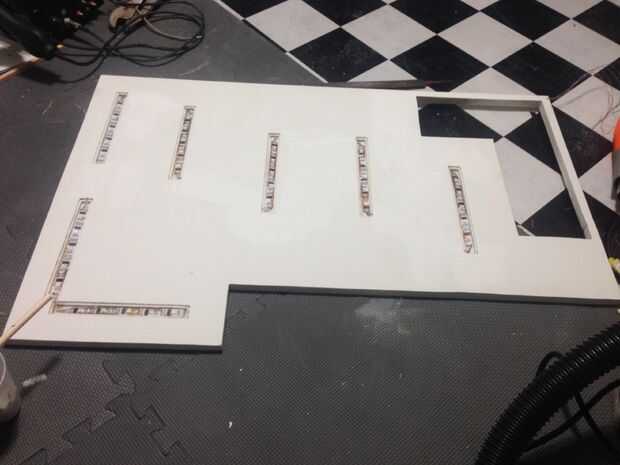

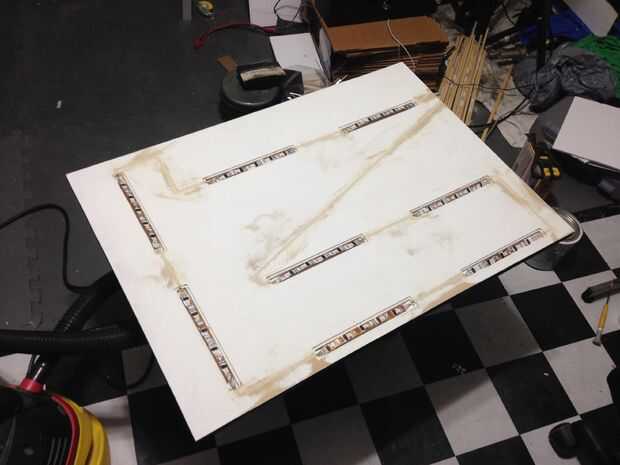

Cuando se hizo el cableado y estaba feliz de que todos los LED estaban trabajando se me quitan todos los LED y cableado de los pisos. Esto lo hice yo podría pintar el interior de la bombilla de canales y dejarlos secar antes de poner nuevamente en. Cuando la pintura estaba seca puse todos los LED y los cables de nuevo en su posición correcta y empezaron cubriendo los canales de cable con masilla para madera. Después de que el relleno de madera fue hecho secado utilizar una lijadora de palma para afeitarse a la parte superior por lo que sería al ras con el resto de la madera. Todo esto hecho pinté sobre los puntos de arenados y nunca se sabe que fueron alguna vez allí.

Wi-Fi

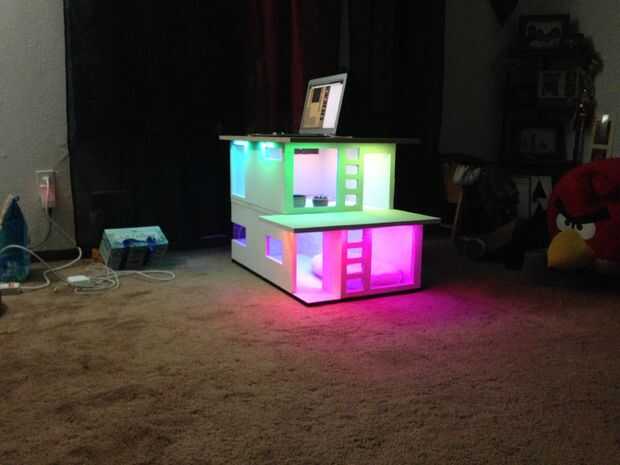

Puesto que quería tener la habilidad de saber cuando mi perrito vino dentro o fuera de su casa y más, tuvo que ser capaz de WiFi. Por este motivo opté por usar un núcleo de la chispa. Para la iluminación de LED tengo toda la serie por cable en que pueda utilizar Ajax para enviar las peticiones de la función. Cuando el resto de los sensores, la casa será capaz de que me avisen cuando mi perrito paseos dentro o fuera y eventualmente voy a añadir una cámara cuando los fondos están en lo correcto.
