Web San Valentín controlado (4 / 8 paso)

Paso 4: Añadir relé secundario

Tenía la esperanza de que en este punto podía conectar el relé a la Arduino y llamar el hardware hecho; sin embargo, contrario a pruebas iniciales, 5vdc (la corriente de salida de pines de datos en el Arduino) no fiable conduzca un relé de 12v. Tuve que añadir un segundo relé más pequeños y aprovechar la salida de 9v en el tablero. Este relé más pequeño conecta 9vdc con 5vdc. 9 entonces cambia el relé más grande.

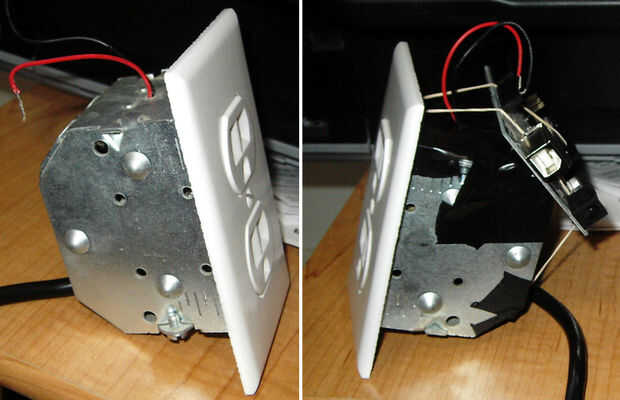

soldar los cables a los cables en los dos extremos del relé reed ("normalmente abierto" y "común"). Conecte un cable en el conector de 9 y otro conectarse el cable positivo del relais más grande.

Conecte el cable de tierra de la bobina del relé más grande en la tierra en el Arduino.

los conductores de dos bobina de relé reed deben caber cómodamente en pins 12 y la tierra en el Arduino y sostenerse en el lugar, así como soportar peso del relé.

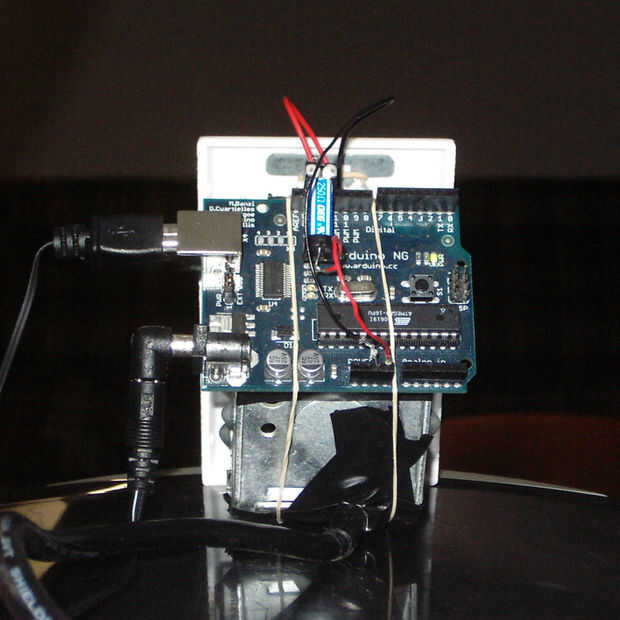

Conectar el Arduino a la caja, asegurándose de que aislar con cinta aislante. Usé una banda elástica para sostener, pero mi método no es perfecto.

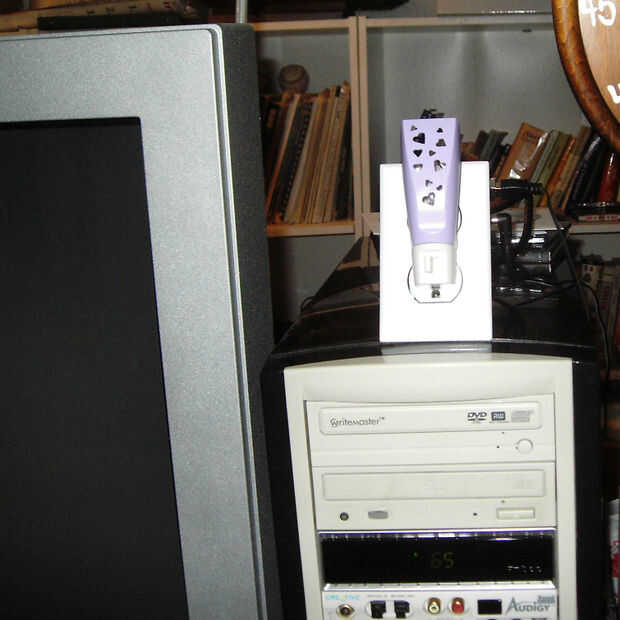

También, establecer el puente eléctrico en el Arduino a EXT y enchufe en el adaptador de corriente y USB. también Conecte el cable de alimentación de PC y conecte la luz de la noche a la salida

ESTO CONCLUYE LA PARTE DE HARDWARE
