Paso 1: El circuito
Vamos a utilizar uno de los pines de 5v para cargar el relé. Para hacer esto en demanda utilizamos un transistor para activar el circuito de 5v y apagado utilizando uno de los GPIOs.
El diodo se utiliza para permitir que la bobina del relé que descarga lentamente evitar excesiva tensión en los circuitos de Pi.
Aquí es una referencia a la disposición de pines de Pi en relación con estas instrucciones y WiringPi el software utilizado para el control de la GPIO que discutiremos más adelante.

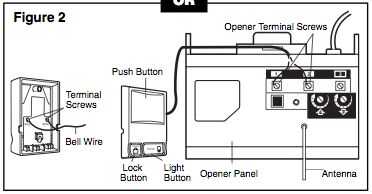

La 2 lleva alambre al abrepuertas de garaje de la misma manera que un interruptor por cable está conectado al abrepuertas.

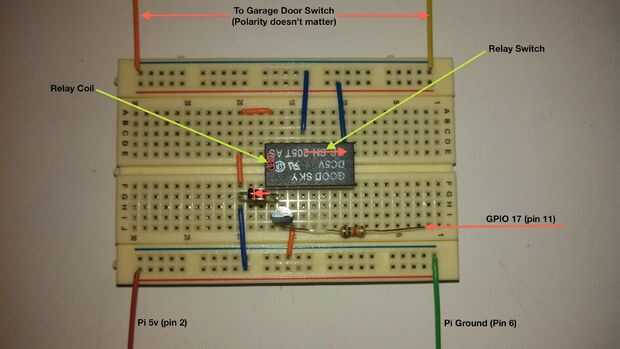

Nota: Compruebe sus pernos de transistores para no soplar encima de su Pi. En este ejemplo el circuito de 5v se une con el colector de los transistores, el pin GPIO se une a la Base de los transistores y tierra del Pi está conectado con el emisor de los transistores.
