Paso 7: Agregar el mágico arco iris (cable)...

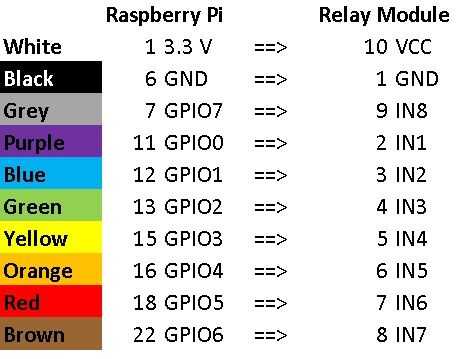

Recomiendo presionar todos los cables en la frambuesa pi primero usando la tabla de arriba a abajo. (es decir pin 1, luego 6, luego 7 y luego 11). Notarás que hay varios pines que no tienen ninguna relación, así que preste mucha atención a los números. Si mantiene la frambuesa pi tal que la tarjeta SD está en la parte superior y las patillas de la cabecera están en su derecho frente a usted, pin 1 en la parte superior izquierda, 2 está a su lado en la parte superior de la fila derecha, 3 es inferior a 1 en la fila izquierda y así sucesivamente. Todos los pines numerados impares están a la izquierda y todos los pares están a la derecha. Esperemos que sea suficiente información para identificar correctamente los pines.

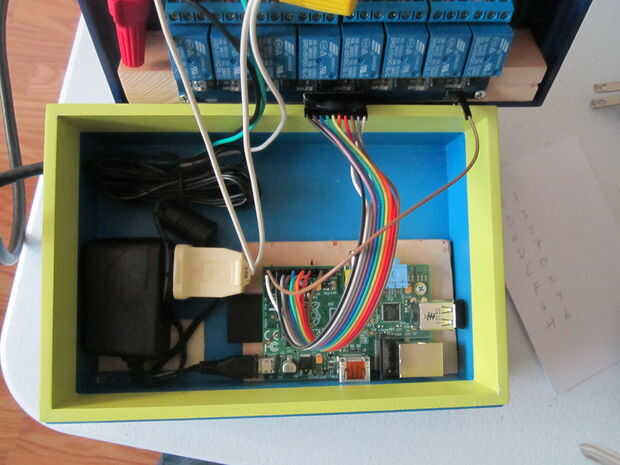

De todos modos, conectar la cinta de alambre de 10 como se indica en las fotos. Si usted tiene alguna pregunta, no dude en dejar un comentario y haré mi mejor esfuerzo para responder.
Por último, tendrá que eliminar la desviación de 2 pines (jumper) que se encuentra en la placa de relé conectando la VCC en el pin VCC de JD. (Pellizcar con los dedos y deslícela fuera) Entonces Pele un alambre adicional para conectar el pin-2 (5V) en la frambuesa pi el pin VCC de JD en los 3 pines de la placa de relé. (Yo usé marrón en la foto). Esto proporciona 5 voltios a las bobinas para alimentar el relé. (Si usted no puede hacerlo, sólo tienes 3,3 voltios en las bobinas que no es más que suficiente.)
