Web control Wifi LED torre (1 / 4 paso)

Paso 1: partes

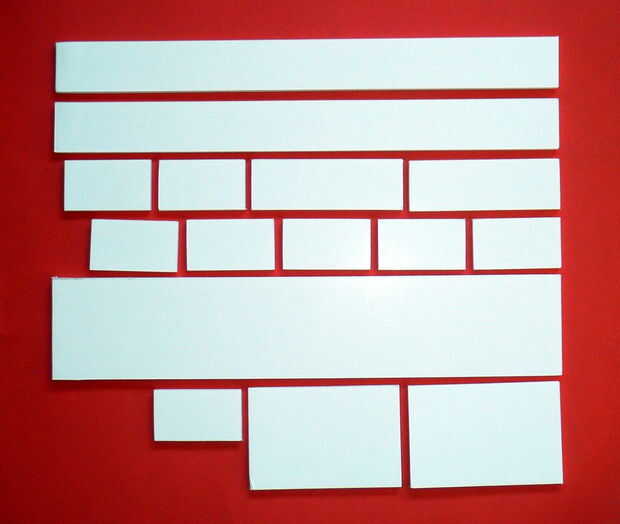

• La torre está hecha de espuma base hojas como estas, caliente-derrite pegado juntos. Una 20 x 30 hoja es suficiente para este proyecto. Los pedazos de núcleo de espuma necesitados son:

• (2) 2 "x 20" para los lados de la torre.
• (1) 4 "x 20" de la torre nuevo
• (6) 2 "x 3 5/8" para el superior de la torre, parte inferior y 4 separadores (nota que utilicé 3.5" que en las fotos, y eran un poco cortos, así que sería mejor añadir 1/8")
• (2) 4 "x 6" para la base superior e inferior
• (2) 2 "x 6" para la base delantero y espalda
• (2) 2 "x 3 5/8" para los lados de la base

• Cubierta plástica - esto es de la tienda local y se utiliza para cubrir los focos fluorescentes. Se llama un panel de acrílico de la iluminación y el estilo de es cracked ice. Hay otras posibilidades aquí - lo principal es que hay suficiente helar para difundir la luz del LED. Se necesita un 4 "x 20" pieza-ser cuidadoso corte ya que es frágil!

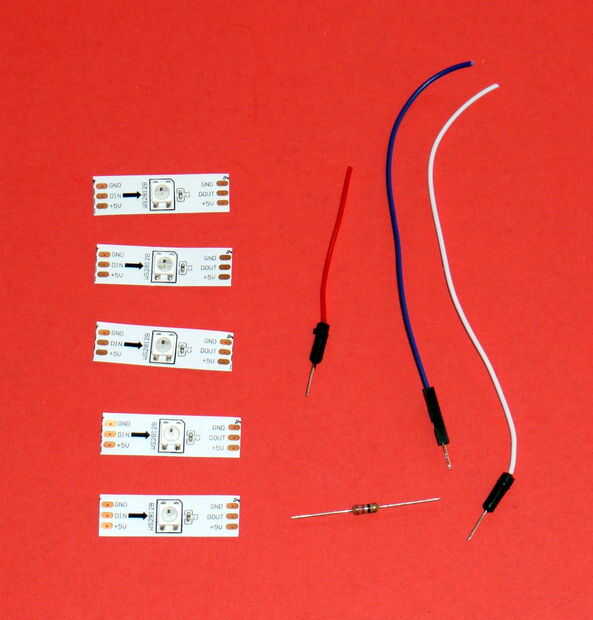

• LEDs WS2812 o WS2812B. WS2801 unos podrían trabajaría también con algunos cambios menores en el código. He utilizado algunos de una tira y cortarlas, pero usted puede también conseguir algunas que se sueldan en tableros pequeños. Los WS2812b son un poco mejores que el WS2812, pero ambos están muy bien.

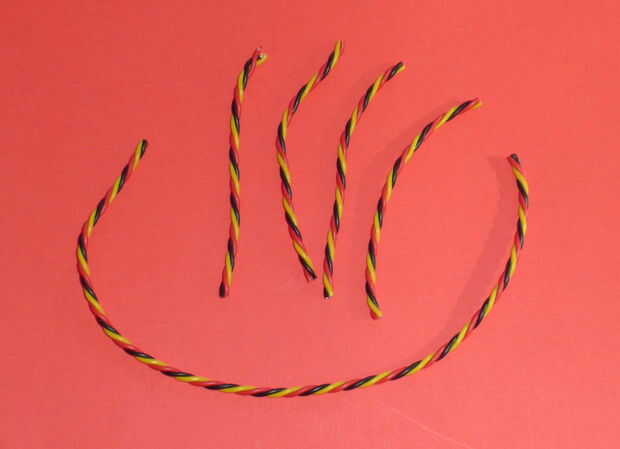

• Alambre - utilicé alambre servo como este o este para conectar los LEDs, pero prácticamente cualquier cable va a hacer. Tres cables necesitará empujar a las cabeceras de Arduino, así funciona cable de núcleo sólido 24 AWG, o puede utilizar puentes como estos. Terminé usando el cable al hacer un corto para el sitio web.

• Un Arduino Uno.

• Escudo de Wifi. Tuve una oficial que usé para este proyecto, por lo que el código utilizará. Sin embargo, hay otros como este CC3000 había basado uno de Adafruit que trabajan bien y costo mucho menos. El código tendrá que adaptarse un poco. También puede utilizar un escudo de Ethernet incluso menos costoso si usted puede atar con alambre este proyecto.

• Opcional - una resistencia de 200-500 ohmios en la entrada de línea de datos para los LEDs. Puesto que este proyecto sólo tiene 5 LEDs, esto realmente no es necesario.

• Fuente de alimentación - ya que sólo tenemos 5 LEDs en este proyecto, el Arduino puede alimentarles directamente. Si tienes más, y suministro externo es mejor. El LED red Instructable tiene más información en eso.
