Paso 2: Construir el circuito
Como Joe yo no use la resistencia R2.

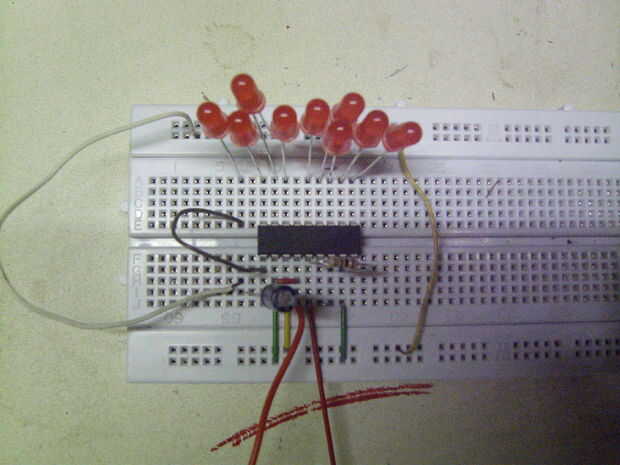

El resistor R1 (ver en la imagen) limita la corriente para los LEDs. En mi caso un resistor de 100 Ohm funciona bien. Debe calcular el valor de su LED. Si no sabes cómo calcularla, se podían leer el instructivo "LEDs para principiantes" de noahw, o simplemente usas una calculadora de led en línea como esta.
Lo único que tiene tres valores: la tensión de la fuente es el voltaje de la batería (9V). La tensión directa del diodo y el diodo adelante corriente que encontrará en la ficha técnica de su LED. Si no tienes ninguna hoja de datos se puede obtener experimental y simplemente probar algunas resistencias. Si tienes LEDs standart 1k podría funcionar bien (ninguna garantía!).
El LED debe conectarse en la dirección correcta. El cátodo va el chip y el ánodo al autobús de la energía (+ 9V) de la placa. En la mayoría de los casos la pierna del cátodo es más corto.
El condensador tiene que estar conectado en la dirección correcta. En la tapa se puede ver un "-" - este es el lado negativo y va al pin2 del chip. El positivo se va a + 9V - conectadas a los LEDs.
El circuito de la prueba:
Conecte al jack de audio de cualquier fuente de audio (por ejemplo, la línea de tu computadora, amplificador de alta fidelidad o los auriculares de su reproductor de mp3). Ahora conecte la batería de 9V a la protoboard. Como se puede ver en la imagen en mi elenco el cable positivo va a la línea superior y la negativa a la línea del downer del bus de energía.
Si no enciende, verifique las conexiones, la dirección de los LEDs y el condensador.
