VOX WAH V847 como un pedal de expresión para AUTO WAH (BEHRINGER DW400) (2 / 2 paso)

Paso 2: instalar

Fije todo en el cuerpo de Vox.

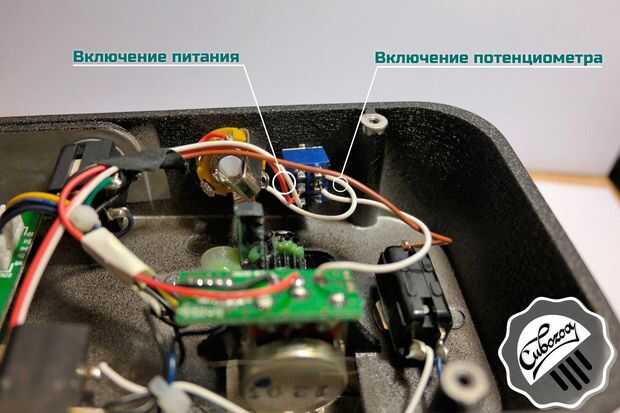

El segundo lado del vaso se utilice para conectar las tomas de salida. Como resultado, el conmutador debe tener este aspecto:

El interruptor derecho (cable blanco) - la inclusión de un pedal potenciómetro VOX nuestro nuevo nido TRS, izquierda (blanco y rojo) - incluyendo pedal Vox. Es decir cuando se energice el pedal, cortar el conector de salida del pedal de expresión en wah wah automático.

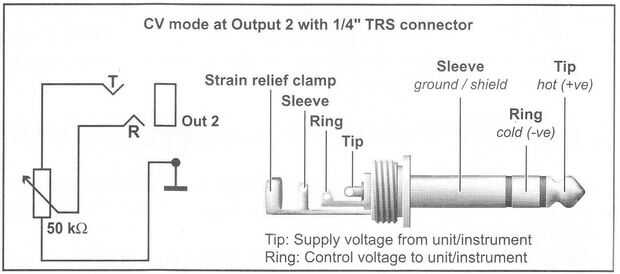

Entonces mire los gatos TRS diagrama de cableado para Behringer DW 400 (se muestra en la imagen).

Hemos obtenido estos cables: cable (a la derecha dos) blanco en el vaso de VOX, que incluyen, desactivar nuestro potenciómetro, conectar un estéreo en el cuerpo (manga), el otro es injertado en el potenciómetro del panel de VOX. Junto al potenciómetro del panel rojo VOX soldadura en tomas de contacto anillo e izquierda (negra) en la punta en contacto con Jack. Básicamente eso es todo. Cable de conexiones y Behringer VOX listo para comprar o soldar un muy estúpido conectar dos conectores interconectan les. Poner el pedal dobladillo a nuestro Behringer DW400, desactiva el interruptor, conectando así la expresión de VOX potenciómetro del pedal y escuchar cómo funciona todo junto. Por supuesto potenciómetro denominación VOX menos de lo que debe ser en el pedal de expresión de Behringer, pero también funciona.
