Volverse su USB OTG-USB Drive (3 / 6 paso)

Paso 3: Compruebe su pinout OTG

Un adaptador de USB-OTG utiliza 4 hilos. Dos son para alimentación, y dos son para datos. Usted necesita para asegurarse de que no solde el cable equivocado o usted puede terminar dañando tu smartphone de $500 para un proyecto de $2.

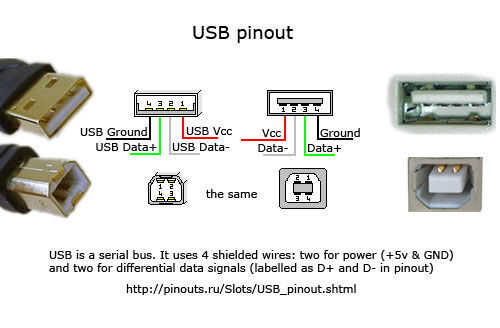

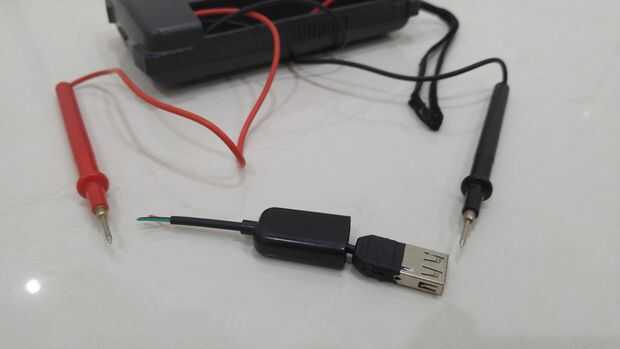

Usando un multímetro y el conector USB hembra que sólo se cortan, puede determinar el pinout del cable OTG. Por lo general los colores son: rojo, blanco, verde, negro. Pero no puede venir siempre en ese orden, o tal vez tendrá 4 diversos colores en conjunto. Tenga en cuenta el diagrama del pinout anterior, si usted está midiendo el conector hembra que se invierten el orden de de colores!

[Foto 4-5]

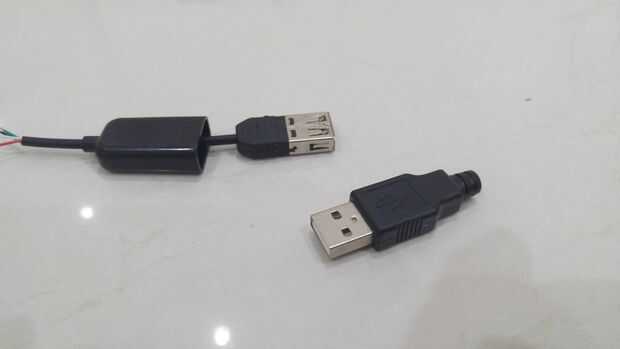

Usé un conector USB macho para hacer el control más fácil. También que debería costar menos de $1 Si usted compra en línea.

[Foto 6-7]

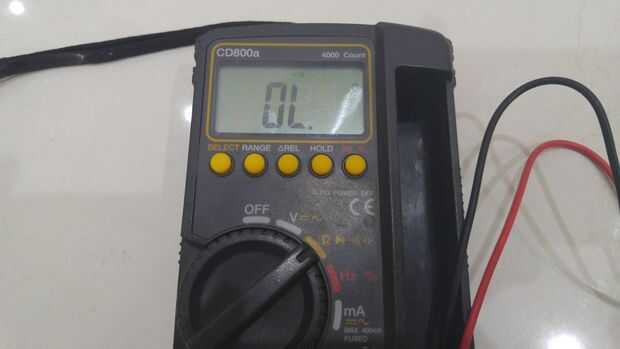

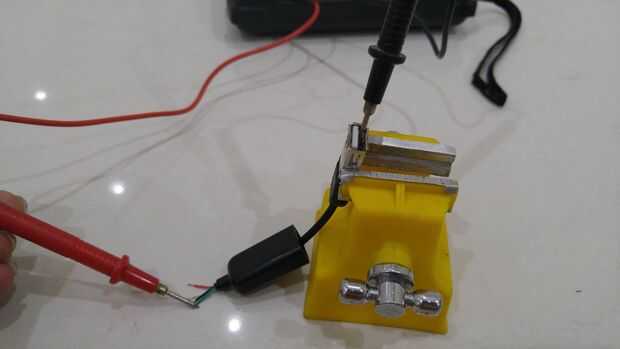

Esto es lo que mi multímetro muestra cuando está en el modo de prueba de continuidad. Tome nota de la orientación correcta del conector cable vs. Comprobar el orden y consulte la guía de pinout USB en caso de duda.
