Voltaje del USB y probador de corriente!! (versión 2) (6 / 7 paso)

Paso 6: Paso 5!!

Ahora aquí está la diversión parte (dolor en el trasero)

Hagamos que este bugger soldado!

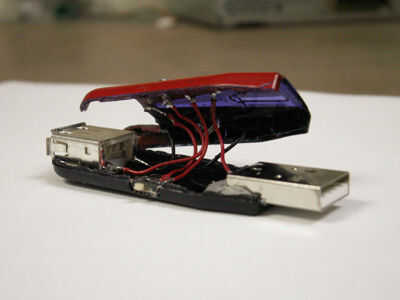

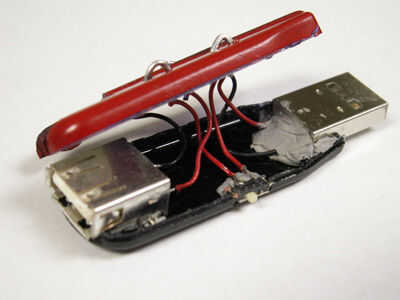

OK, los hilos rojos del interruptor, un cable rojo va a cada uno de los bucles para el lado de alimentación (el lado con dos lazos)

El cable rojo desde la USB macho conector va al final del bucle más cercano a él.
Mismo principio se aplica para el USB de la hembra.

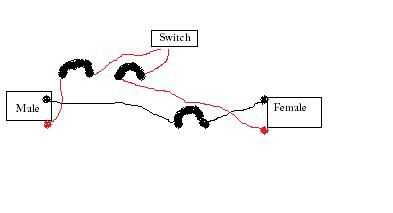

Aquí está una foto improvisó (por favor no comentar, ya sé que su HORRIBLE!)

No utilice la foto como referencia para el PIN 1 y 4! La primera vez que lo pongo juntos tenía uno de ellos cambió, usarlo sólo para la referencia solamente.

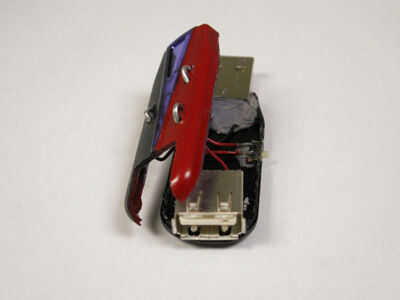

Una vez se es atado con alambre, prueba de ello!!!!!!
El interruptor debe permitir cambiar entre voltaje y la corriente de medición.

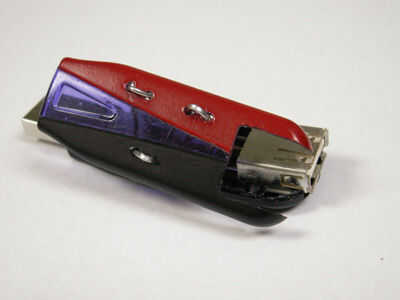

Puede etiquetar en la parte inferior del dispositivo que posición lo que hace.

Como antes:
Para el voltaje, la punta roja de su multímetro a cualquiera de los dos bucles en un lado.
Utilice el cable negro en el circuito simple.

Para la corriente: Mueva el interruptor, poner el cable negro en sólo uno de los dos lazos en un lado y poner el cable rojo en otro de los dos lazos.
