VOCALIZACION de gestos para la interacción de personas sordo y mudo (1 / 5 paso)

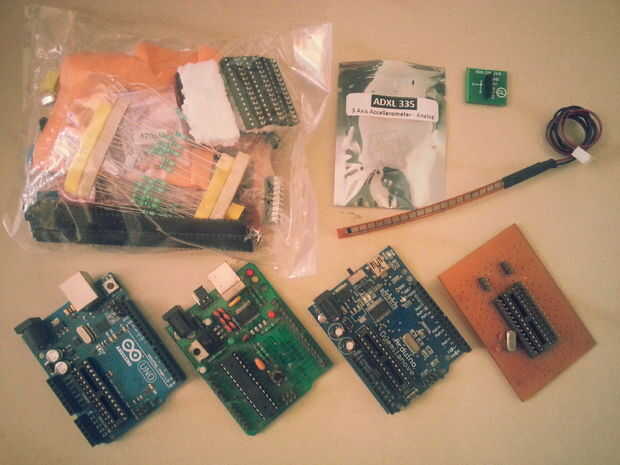

Paso 1: Electrónica se requiere

Hemos dividido el proyecto en tres partes para simplificar

· Tablero del sensor

Para esto se requieren dos tipos de sensores y componentes siguientes

1. flex sensores 2 unidad para medir la curva de los dedos

2. ADXL 335 a x y y eje x de coordenadas de mano

3. 10K ohmios resistencia 2 unidad al sesgo de divisor de tensión de forma con flex sensor

4. el pequeño PCB (cobre revestido 2 pulgadas X 2 pulgadas) para construir el circuito del sensor de

5. error tiras para conexiones

· Sección de control

Tratamos de implementar este prototipo con dos métodos usando la placa Arduino UNO y otro haciendo propio breakout Junta para Atmega 328 pero seguimos utilizando Arduino UNO para quemar el cargador de arranque y carga de un código en Atmega 328.

asique nos requiere

1. Arduino UNO

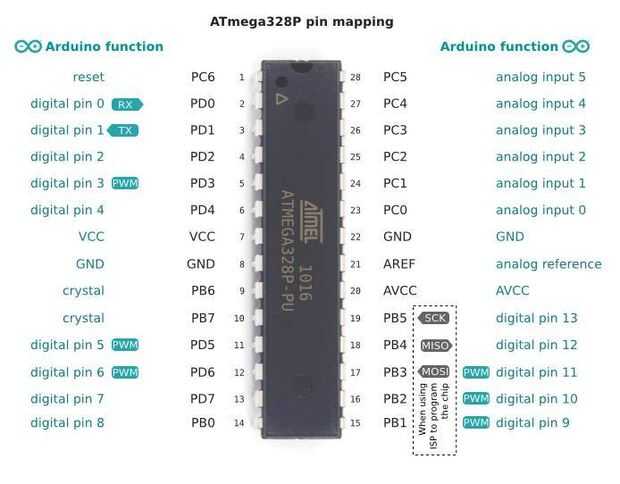

2. Atmega 328p-pu

3. condensador de filtro de unidad 22p F 2 condensadores de cristal

4. 16 MHz unidad de oscilador de cristal 1 de frecuencia de funcionamiento para el Atmega 328

5. 10K ohmios resistencia 1 restablecer resistencia

6. reset botón 1 unidad para reajustar el Atmega 328

7. error tiras para conexiones

8. 7805 regulador de voltaje de 5V a 5V regulados de voltaje de batería de 9V

9. BC 547 npn transistores 8 unidad a los canales de control del procesador de Audio IC

10. 1K ohmios resistencia 8 unidad para conectar puerto de Atmega 328 a la base del transistor

· Unidad de procesamiento de audio y LCD

1. procesador tienda y reproducción de sonido 1unit de APR 33A3 Audio

2. pantalla LCD 16 X 2 1unit para mostrar un mensaje

3. micrófono 1unit para grabar mensaje de audio

4. altavoz 16 ohmios 1unit para reproducir la señal de audio

5. 10K ohmios potenciómetro 1unit al control de brillo de LCD

6. y todos los componentes diversos para apoyar APR 33A3

· Resistencia de 47 K Ohms

· Resistencia de 4,7 K Ohms

· Resistencia de 100K Ohms

· Resistencia de 470 ohms

· Condensador de 1nF

· Condensador de 100nF

· F condensador electrolítico 100 micro

· 10 micro F condensador

· F condensador de 1 micro

· Cables para conexiones

para la cantidad de componente misceláneo siga hoja de datos o diagrama de circuito de APR 33A3
