Virtual Etch A Sketch (6 / 7 paso)

Paso 6: controlador

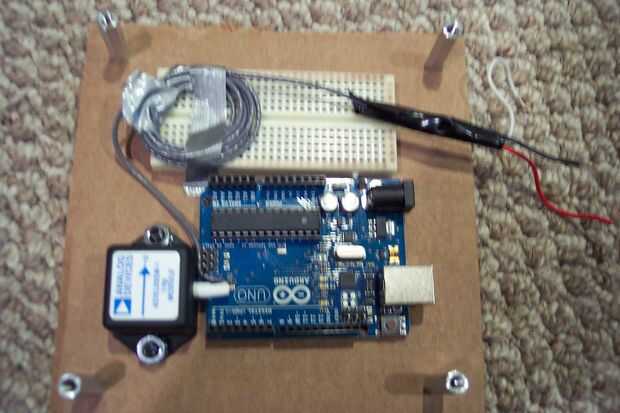

Ahora para construir el dispositivo y hacer que se vea bien! Poner sus dos piezas de material encima de uno otro y ligeramente hacia el interior de cada esquina hacen un agujero (taladro, apuñalar, lamer: lo que debe hacerse) para montar tus separadores. Monte los separadores de la pieza inferior. A continuación, extienda su acelerómetro, arduino y protoboard en la pieza inferior y montar (sin embargo te hace feliz y mantiene en su lugar). El acelerómetro debe orientarse para que cuando se mantiene el dispositivo vertical leerá es valor máximo (puede que deba volver atrás y probar, o si tienes suerte como yo tiene una pequeña flecha sobre ella), por lo que la agitación se activará la limpieza de su dibujo.

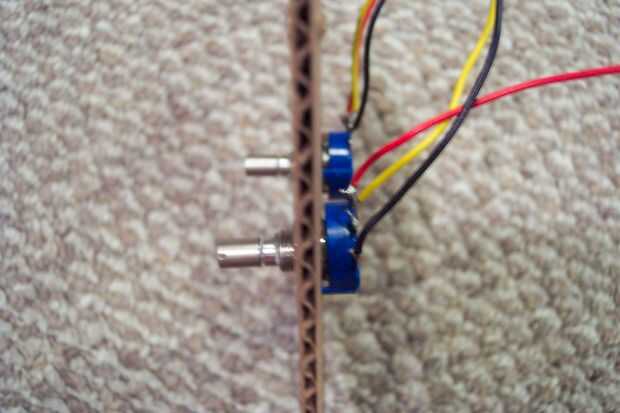

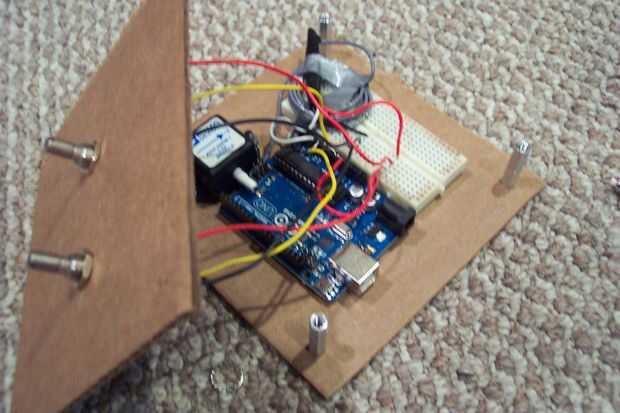

Tomar la pieza superior del material y marcar dos agujeros de tu Potenciometro. Tienes que hacerlos lo suficientemente grande para la parte media al palillo a través pero no demasiado grande que el anillo de cierre no mantener en su lugar. Luego cortar un agujero y montar estos (si confundido mira la vista lateral de ellos montados por debajo). Ahora cable todo hasta la placa. De cable de tierra a tierra, cables de alimentación a 5v, y señal de los cables para puertos analógicos. You ' r pote de "izquierda" (el mano izquierda va a cambiar cuando se mantiene uno) debe ser en Puerto a0, el pote de "derecho" debe estar en a1, y el acelerómetro debe ser en a2.

Tornillo en la parte superior de la capa a los separadores y listo! Vaya loco. En realidad, no está demasiado loca.
