Vintage de triciclo de resurrección, con la tecnología moderna (4 / 9 paso)

Paso 4: 3D pedales...

No pude encontrar pedales de reemplazo que cabrían en el trike, todas ellas eran demasiados para esta bici de niños pequeños. Los pedales originales fueron agrietados y usados tan necesarias para ser reemplazado. Siempre había querido jugar con la impresión 3D, así que esto me dio la oportunidad perfecta. Me firmó para arriba para una cuenta en www.Shapeways.com y puse a investigar cómo hacerlo. Google Sketchup (http://sketchup.google.com) me pareció el más fácil y más barata opción de diseño (gratis) así que lo descargaron y comenzó a "jugar".

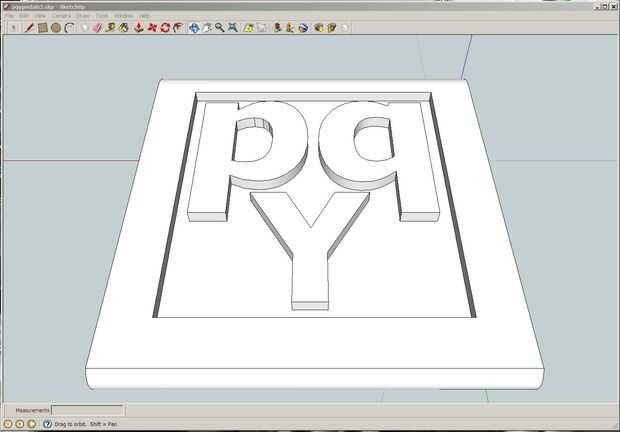

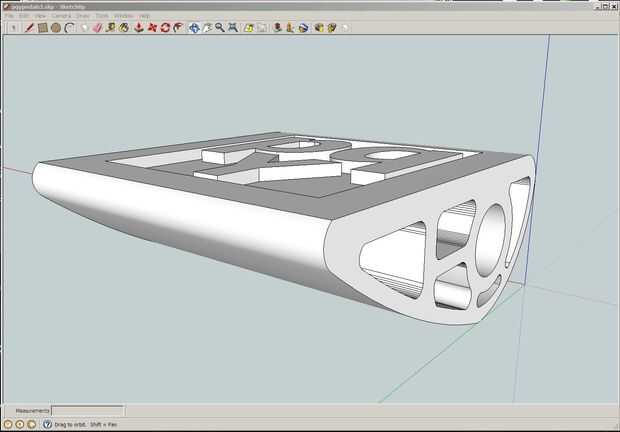

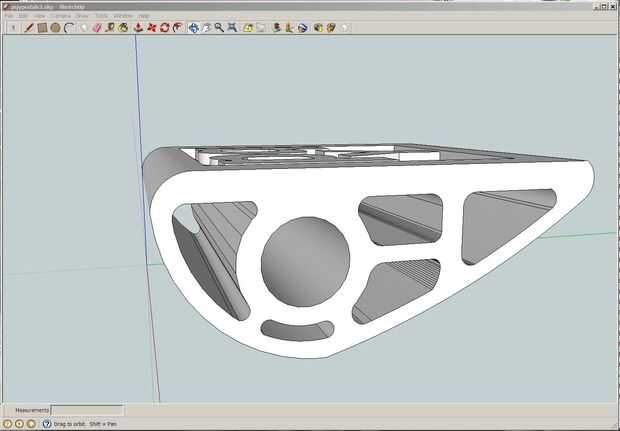

He probado varios tipos diferentes de pedales la primera es un "bloque sólido" pero cuando había subido en Shapeways y vi el precio tuve que repensar mi diseño! ($1.000 para dos pedales era un poco empinado!) Después de varias de estas iteraciones colocado en mi diseño que ves en las fotos. Tiene las iniciales de mis hijas de Dios en la parte superior y es una forma de gota de lágrima que no sólo mantiene esa cantidad de material hacia abajo sino también va con la defensa de los años 30 estilo aaero dinámicos en el triciclo! El interior, el "web" se agregó para hacer los pedales más fuerte pero viendo lo bien resultaron probablemente podría haber incluso cortado algunos de los que fuera (si tuviera mi propia impresora 3D podría tener el prototipo más opciones... sugerencia... sugerencia...). Las iniciales en la parte superior servir a un propósito práctico, junto con la personalización, por las iniciales de talla usas menos producto que hace la construcción más barato y también crea una superficie con textura para que pequeños pies no salga tan fácilmente. Capa transparente spray yo solía sellar los pedales contra la humedad y desgaste.

Me hubiera encantado imprimir en opción de Shapeways "Acero inoxidable" pero el costo habría sido de $500. Opté por imprimir los pedales "Rojo fuerte y flexible" ya que parecía tener la mejor fuerza, pero también el color correcto. Al final del día los dos pedales me costo cerca de $80 para conseguir pero creo que bien vale la pena. Hay dos asuntos menores con ellos: el orificio donde pasa la barra metálica de la rueda está un poco apretado pero estoy esperando que con usarlo voluntad lloosen para arriba y el balance es de (yo no creo esto a través de en el diseño) por lo que los pedales son un poco pesados de fondo y aflojan para arriba puede caer de culo. Con mi propia impresora 3D yo podría tener el prototipo y el diseño equilibrado. Pero gasto otro $80 para solucionar estos dos problemas menores parecía no vale la pena.

Adjunto es el archivo de diseño de estos pedales.
