Vídeo DSLR Rig de disparos (3 / 4 paso)

Paso 3: construcción

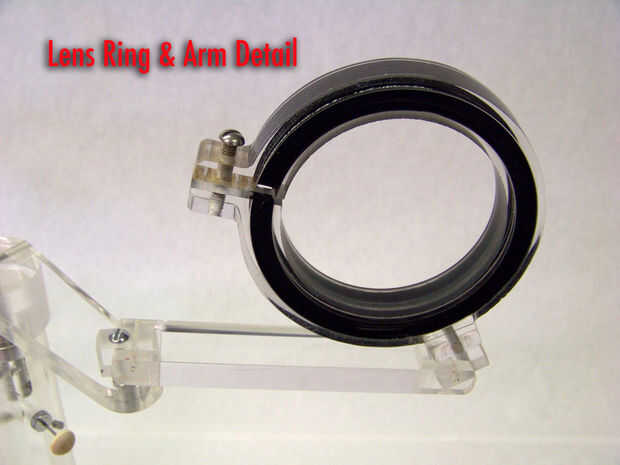

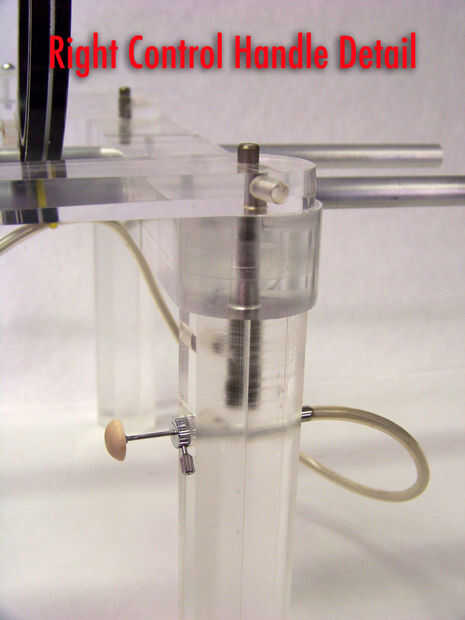

Este aparejo probablemente trabajaría con casi cualquiera de los productos de Canon o Nikon, pero los anillos que sujete a los anillos de zoom y el enfoque tendrá que ser construido para que coincida con cada objetivo particular. También utilizar una lente de longitud focal fija de 55mm para ciertas tomas, y sólo un anillo de enfoque es necesario para ésta. Pero estos anillos pueden simplemente ser dibujados en el papel de acrílico grueso de 1/2 pulgada respaldo y recorte con una sierra de banda. El interior dimensión es bastante crítica, pero poco material se puede retirar en la ranura de fijación para permitir que el anillo de abrazadera firmemente. Utilicé tornillos de máquina 10/24 para la abrazadera de sí mismo, y 8/32 tornillos para sujetar el activador nudillo al ring.

En cuanto a dimensiones, yo estaba parado frente a un espejo sosteniendo una regla y estima que la distancia horizontal desde el ojo al centro del hombro era cerca de 3 pulgadas, y el ojo es mayores que la parte superior del hombro en mi caso menos de 6 pulgadas. Esperaba que pudiera construir a estas dimensiones ásperas y que cuidaría la capacidad para flexionar el cuello de cualquier inexactitud. Esto parece ser cierto, y el producto final es muy cómodo.

Hice unos dibujos muy duro ver cómo estas dimensiones básicas jugarían hacia fuera en el papel y sobre todo para obtener una forma áspera para el bloque central que lleva la cámara y sostiene el aparejo entero juntos. Terminó con una forma algo complicada, pero francamente esto podría ser algo simplificado. Supongo que si vas a construir uno de estos, serás muy capaz de dibujar sus propias piezas. Tenga en cuenta que los dibujos se muestra son en 1/4 de pulgada gobernó papel, que ayuda con las dimensiones.

Con respecto a la lupa de la pantalla de cámara que se muestra aquí, pude encontrar lo que creo que fue una antigua película proyector lente que dio una vista magnificada adecuada. La caja se hace de algunos lados de plexiglás de 1/8 pulgadas y una pulgada gruesa 1/2 vuelta. Tiene una cara fresada montaje que cae en las ranuras de la cubierta del ojo desmontable y añadí un pedazo de cierre que se desliza en el soporte de accesorios para sujetar el visor firmemente en lugar. Creo que hay por lo menos un otro Instructable muy inteligente que muestra cómo hacer una lupa de una botella de refresco de plástico.
