Paso 2: electrónica
Usé el regulador Micro Pro para todos los de la lógica del programa. Estoy trabajando con Arduino 1.6.6
Te recomiendo siguiendo todas las instrucciones en la Guía de conexión. Estoy trabajando en Windows 10 y funciona. Tengo que usar un archivo de platform.txt ligeramente diferente (véase abajo) ubicado en el directorio hardware\sparkfun\avr.
Hay 2 LDRs - 1 determina si la luz del día y el segundo es en el reloj y está cubierto por la mano de hora entre 3:15 y 3:35.
También hay un timbre que está conectado a la tarjeta y los 2 LED que se instalación detrás de las 3:30 hora y posiciones.
El microcontrolador es alimentado por 2 baterías del AA recharchable.
Soldar pernos de cabecera a la Junta Directiva en los siguientes pines:
- 9 - para la resistencia de la foto que detecta si su día
- 10 - para la resistencia de la foto que detecta si su alrededor 3:30
- 6 - para los Leds
- 3 - para el zumbador
- VCC - para la energía de la batería y luego de allí a las LDRs
- 3 x GND (tierra) - para la batería, las resistencias son conectada a los Leds y las LDRs
Aunque muchas veces fui sobre él, todavía no puedo realmente explicar la lógica detrás de un divisor de voltaje y todo. Los siguientes enlaces explican esto y usted puede mirar los diagramas hay entender exactamente cómo enlazar todo.
Cómo utilizar un Resistor dependiente de luz (LDR)
Simple lectura luz con LDR + Arduino
Tutorial de la fotocélula.
Sólo tenía cable amarillo cubierto por lo que utiliza para todas las conexiones. Por supuesto una práctica mucho mejor es utilizar colores diferentes para cada tipo de conexión (negro - rojo, tierra - energía, etc...)

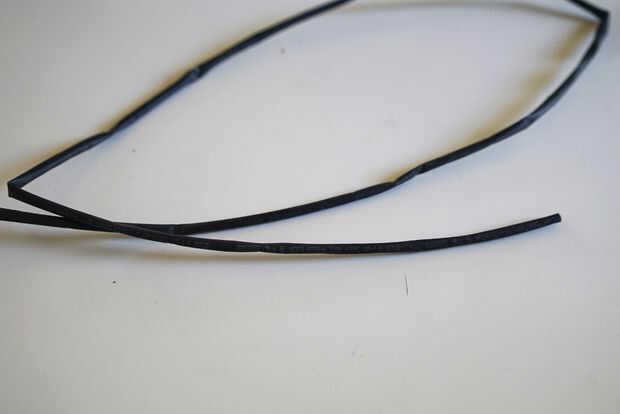

Tenía aislamiento cable negro que fue muy útil para sellar las conexiones. Usted necesita calentar con un soldador y luego reduce el tamaño del cable por debajo.
También recomiendo usar un protoboard pequeño para conectar la mayoría de los cables. Ahorra muchas soldaduras y puede configurarse fácilmente.
